Ako pripojiť kotol k prívodu vody: inštalačný diagram

Aby bol dom odpočinok, je dôležité, aby boli životné podmienky dostatočne pohodlné. Je to takmer nemožné bez teplej vody, čo vám umožňuje udržiavať osobnú hygienu a udržiavať celkovú čistotu. Získanie plynového stĺpika je vždy skvelým riešením, ale v niektorých oblastiach je ich inštalácia jednoducho nemožná.

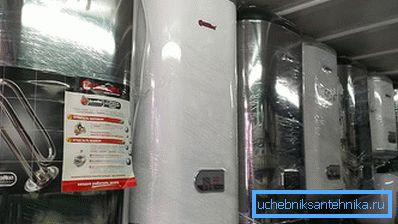

Princíp je jeden, ale existuje mnoho typov ohrievačov vody.

Kotol je zariadenie na vykurovanie a konzervovanie horúcej vody. Zdroje tepla môžu byť rôzne prvky. Všetky ohrievače možno rozdeliť na dva hlavné typy:

1. So zásobníkom.
2. Flow.

Konštrukcia prvého poskytnutého na prítomnosť kapacity. Môže mať rôzny objem. Aby teplota neklesla po dlhú dobu, medzi vnútornou nádržou a vonkajším panelom je izolácia. Zvyčajne je vyrobená z polyuretánovej peny. Čím väčšia je jej hrúbka, tým dlhšia bude voda horúca. Druhý typ je určený na okamžitú prípravu teplej vody. Má menšiu veľkosť a jeho dizajn poskytuje vykurovacie prvky väčšieho výkonu, ktoré zabezpečujú rýchly prenos tepla. Spravidla má užívateľ v prvom, ako aj v druhom prípade možnosť nastaviť teplotu na požadovanú. Regulácia termostatu môže byť elektronická aj mechanická. To neovplyvňuje výkon, len pohodlie, konečné náklady a náklady na následné opravy.

Všetky skladovacie kotly sú rozdelené na:

• priame vykurovanie;
• nepriame vykurovanie;
• kombinovať.

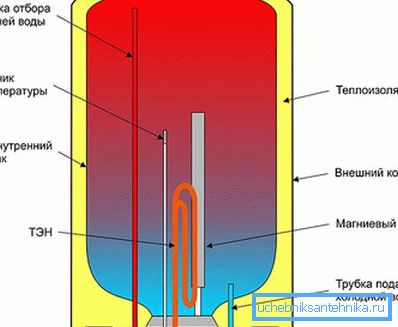

V prvom prípade je vnútri nádrže ohrievač, ktorý zabezpečuje ohrev tekutiny. Niektoré modely majú dva alebo viac. Môžu sa prepínať striedavo alebo súčasne, aby sa zabezpečilo veľmi rýchle zahriatie. Studená voda sa dodáva cez trysku, ktorá je zvyčajne umiestnená na dne. Vypúšťanie sa vykonáva cez výstup, ktorý je blízko, ale vo vnútri nádrže je dlhší a dosahuje takmer na vrchol, kde horká voda stúpa.

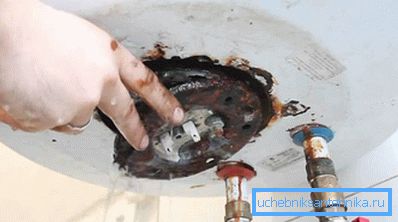

V blízkosti vyhrievacieho prvku je horčíková anóda. Ide o malú kovovú tyč, ktorá zabraňuje tvorbe šupín na stenách. Výhodou tohto riešenia je jednoduchá inštalácia, ako aj absencia koordinácie inštalácie s rôznymi službami. Nádrže môžu mať horizontálne aj vertikálne umiestnenie.

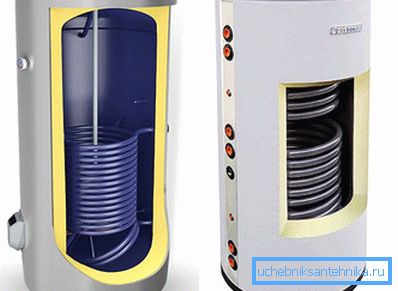

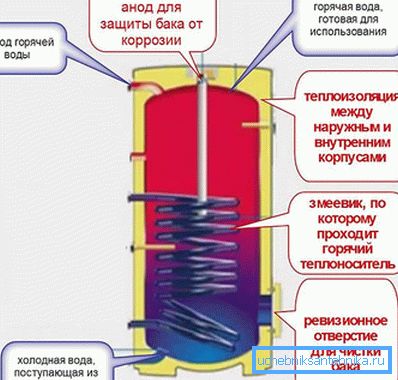

Kotly na nepriame vykurovanie sú zvyčajne zabudované do vykurovacieho systému alebo funkcie v spojení so solárnymi systémami (špeciálne panely, ktorých chladiaca kvapalina je ohrievaná pomocou slnečnej energie). Štrukturálne je to presne tá istá nádrž ako prvý typ, ale izolácia má obvykle väčšiu hrúbku. Tiež v nich chýba TEN. Vykurovanie sa vykonáva vďaka cievke, cez ktorú necháva vykurovací okruh alebo z iného systému. Môžu byť namontované ako na stenu, tak aj na podlahu (pre nádrže s veľkou kapacitou).

Konštrukcia má špeciálne kontrolné okno, ktoré umožňuje vykonať údržbu. Okrem vstupu a výstupu môžu byť ešte dve. Ich účelom je organizácia systému recyklácie. Vytvorí sa samostatný okruh, pozdĺž ktorého sa neustále pohybuje horúca voda z nádrže. To je nevyhnutné na zabezpečenie konštantného miešania kvapalných vrstiev vo vnútri pohonu, ako aj na kompenzáciu vzdialenosti od sklopných systémov. V niektorých prípadoch, kým voda nedosiahne, väčšina zostáva v systéme, alebo stratí svoju pôvodnú teplotu. Výrobca zvyčajne položil možnosť inštalácie ohrievača, ktorý tento poddruh zmenil na ten, ktorý bude popísaný nižšie. Výhodou tohto riešenia je maximálne využitie účinnosti vykurovacieho systému.

Z minus možno poznamenať zložitosť zariadenia, ako aj nemožnosť použitia v letnom období bez prídavného ohrievača.

Kombinované systémy kombinovali všetky najlepšie z uvedených dvoch možností. K dispozícii je aj cievka pre nepriame vykurovanie a vykurovacie telesá. Druhé zariadenie sa môže aktivovať, ak výkon topenia nie je dostačujúci, alebo v lete, keď vôbec nie je vykurovanie. Nevýhody takýchto systémov sú pomerne komplikované nastavenie a určitá rozvážnosť v údržbe. Tiež bude musieť nájsť vhodné miesto, pretože rozmery sú skvelé.

Tip! V niektorých typoch nepriamych ohrievačov existuje niekoľko cievok. Umožňujú pripojiť niekoľko systémov na uvoľnenie tepla, alebo jeden z nich je navrhnutý tak, aby používal tečúcu tečúcu vodu.

Čo si vybrať

Ak je ťažké vybrať si, potom musíte analyzovať nasledujúce body:

• Kde sa plánuje inštalácia ohrievača? Ak je ohrievač zakúpený pre súkromný dom, v ktorom je samostatný vykurovací systém, potom je rozumné zamyslieť sa nad nákupom nepriameho vykurovacieho kotla. Je pre neho jednoduchšie nájsť samostatné miesto inštalácie. Hlasitosť bude obmedzená iba prideleným priestorom. Súčasne bude stačiť jedno zariadenie na to, aby poskytlo všetky vodné body. Pre malé byty, kde je priestor obmedzený a je tu len sprchovací kút bez kúpeľne, má zmysel premýšľať o ohrievači prietoku. Nezabezpečuje veľa miesta a poskytuje rýchle vykurovanie. V iných prípadoch je vhodný elektrický akumulačný kotol.
• Koľko ľudí žije v tom istom dome? Z toho bude závisieť od výkonu a hlasitosti zariadenia. Nemyslite si, že čím je kapacita vyššia, tým lepšie je pre koncového používateľa. V skutočnosti môže tento prístup viesť k iracionálnemu odpadu na elektrickej energii. V skutočnosti je možné použiť len 50 litrov a 200 vykurovaných. Pre jedného obyvateľa bude stačiť zásobník s objemom 30 litrov. Tento objem je dostatočný na pohodlné sprchovanie, umývanie riadu a umývanie ráno. Pre rodinu s 2 - 3 ľuďmi potrebujete zariadenie pre 50-80 litrov. V tomto prípade bude každý môcť urobiť sprchu s malým intervalom. Existuje dostatok teplej vody pre potreby kuchyne atď. Ak sú 4 alebo viac ľudí, musíte sa pozrieť na nádrž s kapacitou 100 litrov alebo viac.
• Na aké účely bude zariadenie použité hlavne? V niektorých prípadoch je rozumné vymedziť oblasti spotreby teplej vody. Napríklad sa najčastejšie používa teplá voda na umývanie riadu a umývanie. Na tieto účely môžete umiestniť samostatný kotol s malou kapacitou - 10 - 20 litrov a obsahovať väčšie vykurovanie v prípadoch, keď je potrebné sprchovať alebo kúpať. Pre prvé boli vyvinuté špeciálne typy s hornými spojmi, ktoré sú namontované priamo pod drez a nezabezpečujú veľa priestoru.
• Existuje samostatný systém vykurovania? Ak tomu tak nie je, potom sa musíte pozrieť na stranu elektrickými vykurovacími prvkami. Okrem prípadov, keď existuje samostatný heliosystém.
• Aký je stav elektrického vedenia? Je to dôležitý faktor, ktorý môže ovplyvniť výber napájania TENA. Najčastejšie ide o elektrické ohrievače s výkonom 1,5 kW pre veľké objemy? 2 - 2,5 kW. Pre spotrebiteľov s výkonom 3 kW a viac je potrebné samostatné napájanie. Nezabudnite sa tiež starať o prítomnosť uzemnenia.
• Budú steny vydržať plánované zaťaženie? 80-litrový kotol môže vážiť až 20 kg, čo znamená, že pri naplnení vodou bude vážiť 100 kg alebo viac. Pre voľné stavebné materiály je to neznesiteľná záťaž. V takýchto prípadoch môže byť potrebné inštalovať cez hardvér alebo inštalovať špeciálnu kovovú platňu, ktorá bude rozložiť zaťaženie.

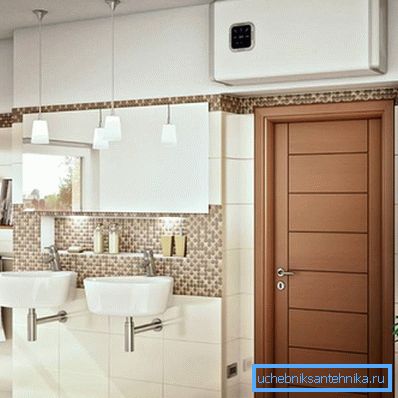

Tip! Navyše pri výbere je tiež potrebné vziať do úvahy štruktúru konfigurácie Kotol nemusí byť valcový, ako tomu bolo predtým. Moderné riešenia majú tiež možnosti Slim, v ktorých je priemer zmenšený na minimálnu možnú veľkosť. Okrem toho sú tu obdĺžnikové zariadenia. Presnejšie, niekoľko menších valcových nádrží môže byť tiež umiestnených vo vnútri, ale vonkajší plášť má iný tvar. Pri takýchto výrobkoch je jednoduchšie vybrať miesto na inštaláciu, ale aj menej miesta.

Elektrické ohrievače môžu byť tiež odlišné. Najbežnejšie pri použití ohrievača - rúrkové elektrické ohrievač. Je v priamom kontakte s vodou, ako kotol. Pre túto možnosť je potrebné uzemnenie, aby sa odstránili všetky stratené prúdy. Viac progresívny je suchý vykurovací prvok. V tomto prípade sú do vodného stĺpca vložené špeciálne nádrže, do ktorých je vložený ohrievač. Transmite teplotu nie priamo, ale prostredníctvom "mediátora". Toto riešenie je z hľadiska vhodnosti na opravu rozumnejšie, pretože nemusíte odstrániť nádrž, vyprázdniť ju a odstrániť spodný kryt. Stačí stačiť prístup k ohrievačom.

Príprava na inštaláciu

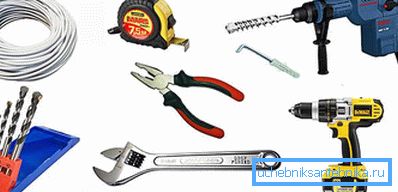

Skôr ako začnete pracovať, budete musieť pripraviť nástroj:

• punč;
• potrebný priemer vrtáka
• hmoždinky a háky;
• kábel vhodný na prierez;
• ruleta;
• vŕtačka;
• 2 nastaviteľné tlačidlá;
• úroveň budovy.

Príslušenstvo, ktoré sa bude požadovať, bude závisieť od konkrétnych typov potrubia, o ktorých sa bude diskutovať neskôr. Rozhodnite sa o mieste inštalácie. Je lepšie, ak bude jednoducho dodávať elektrickú energiu a je tiež dobré, ak je distribúcia vody blízko, takže na ceste od zdroja do mixéra dôjde k menším stratám. Ak je vonkajšia nádrž vyrobená z bežnej ocele, miestnosť by nemala mať konštantne vysokú vlhkosť, pretože To spôsobí koróziu. Je žiaduce udržiavať vnútri konštantnú pozitívnu teplotu. V opačnom prípade bude potrebné zabezpečiť, aby schéma zabezpečila ochranu proti zamrznutiu, ktorá automaticky zapne vykurovacie teleso s prihliadnutím na okolité podmienky. Je tiež potrebné analyzovať stav steny, ako je opísané vyššie, a zakúpiť ďalšie pásy.

Tip! Elektrický okruh na pripojenie kotla musí nutne obsahovať bezpečnostné zariadenie. Zachytí najmenší prúdový únik a zastaví tok včas, čo zabráni tomu, aby bol používateľ porazený.

Všeobecné momenty

Bez ohľadu na to, aké potrubie potrebujete na postrannú lištu, je tu niekoľko základných bodov, ktoré musíte dodržať v každej situácii.

• Pred spustením akéhokoľvek opatrenia je prietok zablokovaný, aby sa zabránilo záplave. Zvyčajne je ventil umiestnený pred vodomerom.

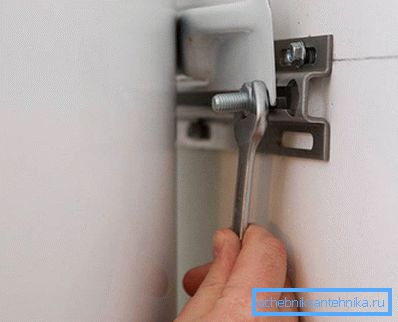

• Ak je ohrievač namontovaný na stenu, potom sú pomocou perforátora vyvŕtané dva otvory. Aby ste vypočítali správnu vzdialenosť medzi stredmi, musíte najskôr ich merať na doske, ktorá je privarená k kotlu. Následne sa štítky prenášajú na stenu a vyrovnajú sa v jednej rovine s pomocou úrovne budovy. Hmoždinky sa vkladajú do otvorov a háky sú skrútené alebo sú okamžite zasunuté kotviace skrutky s háčikom. Nádrž je zavesená, musí sa brať do úvahy, aby vzdialenosť od steny nebola príliš veľká, pretože potom bude zaťaženie upevňovacích prvkov vyššia. Mal by byť rovnomerne vo vertikálnej rovine. To sa dá dosiahnuť použitím nastaviteľného stojana, ktorý je zvyčajne v dizajne alebo obložení.
• Po prvé, na potrubia kotla je namontované odpojiteľné pripojenie amerického typu. To je dôležité, pretože pri servise jednotky bude oveľa jednoduchšie ho odpojiť od systému.
• Potom nainštalujte guľové kohúty. Nemôžete si kúpiť jednotlivé položky, pretože Existujú uzamykacie mechanizmy s americkým.
• Na prívod studenej vody je inštalovaný spätný ventil, ktorý zabráni odtoku vtedy, keď kvapalina zmizne v celom systéme, pričom dymový ventil zabezpečí, že nadbytok sa vyčerpá počas ohrevu a expanzie.
• Existuje ďalšia možnosť pripojenia. Pri dodávke studenej vody do potrubia je najprv navíjaný tee. Kohútik na vypúšťanie vody je pripojený k jednej z jej vetiev. Do druhého - dymový ventil a iný kohútik, ktorý prekryje celkový prietok.
• Pripojte hadicu na odčerpanie prebytočnej vody.
• Všetky závitové prípojky sú utesnené vlečnou alebo teflónovou páskou.

Tip! Ak je známe, že v systéme existujú tlakové rázy, ktoré sú viac než to, čo môže vydržať kotol, potom okrem spätného ventilu potrebujete inštalovať aj ochrannú prevodovku. Jeho úlohou bude normalizácia tlaku na prijateľné hodnoty.

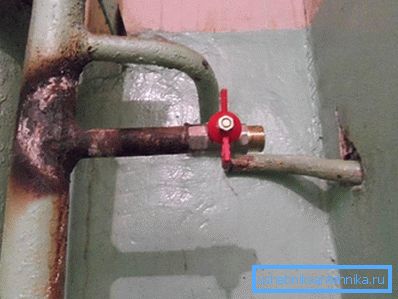

Pripojenie na kovové rúry

V byte starého domu sa zvyčajne používa vedenie z kovových rúr. Pripojenie k nim je v určitom zmysle problematické, nie však obzvlášť náročné. Ak sa nemôžete pripojiť k zásuvke, hlavným prvkom, ktorý bude potrebný, je sedlo. Jedná sa o kovovú svorku s gumovými tesneniami, ktoré zabezpečia spojenie s napájacím a výfukovým systémom. Je potrebné ho vybrať pre konkrétne potrubia a závitové pripojenie by malo byť zapnuté? ".

• Určilo najlepšie miesto na zavedenie väzieb.
• Čistí farbu na šírku väzby.
• Horná časť sedla je nasadená na potrubie a otvor je označený.
• Ďalej musíte vyvrtnúť otvor na označenom štítku.
• Rovnaké činnosti sa vykonávajú pri potrubí, cez ktoré sa bude vypúšťať horúca voda.
• Na pripravených miestach namontovaných zdravotných sestier. Je dôležité, aby ste starostlivo inštalovali gumové tesnenia, aby ste sa vyhli netesnostiam v budúcnosti. Spodná časť je nahradená a bezpečne upevnená skrutkami.
• Posledným krokom je pripojenie prípojky a kotla k zostavenému súboru doplnkových zariadení. Preto je lepšie použiť pružnú hadicu z nehrdzavejúcej ocele.

Tip! Ďalšou možnosťou by nebolo použitie tie-in, ale pomocou odpaliska. Za týmto účelom sa pomocou brúsneho nástroja odstráni malá časť potrubia. Niť sa vyrezá z dvoch strán pomocou merača, je namontovaný T-kus a je spojená s ohybnou hadicou.

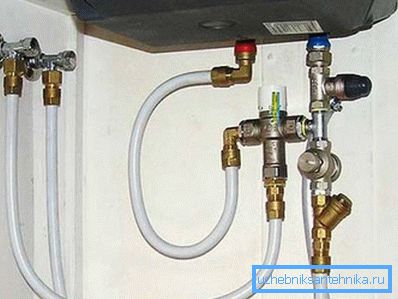

Pripojenie k kovovému plastovému potrubiu

Ak chcete vykonať tieto práce, budete potrebovať dva odpaličky pre kov-plastové potrubie. Ak ich plánujete spojiť s kotlom pomocou flexibilnej hadice, potom je potrebné ich previesť s prechodom do závitu? ", Ak je napájanie naplánované pomocou rovnakého potrubia, malo by to byť výstup 16 mm. Okrem toho budete musieť kúpiť prechod z kovovej plastovej rúry na závitovom pripojení.

• Vyberte miesto pre implementáciu väzieb.
• Označuje sa podľa veľkosti odpaliska bez časti potrubia, ktorá prechádza do spojov.
• Pomocou špeciálnych nožníc nakrájajte malú plochu.
• Odskrutkujte matice z odpruženia a spolu s uzamykacími krúžkami umiestnite na dve dýzy. To je dôležité teraz, pretože potom to bude nemožné.
• Rúry na oboch stranách sa rozžiarili so špeciálnym zariadením. Môžete tiež použiť bežný skrutkovač.
• Vložené tričko. Rúry klesnú na doraz. Dva krúžky sú posunuté, potom je všetko upnuté maticami pomocou kľúča.
• Ak bolo odpalisko so závitovým pripojením, potom je spojenie vytvorené pomocou ohybných hadíc, ako v prvej verzii.
• Ak je napájanie naplánované pomocou potrubia, potom sú odrezané dva segmenty, ktorých veľkosť sa bude rovnať vzdialenosti od odpaliska k adaptéru.
• Adaptéry sú namontované na guľové kohúty.
• Sekcie potrubia sú namontované v odpalištiach a adaptéroch.

Tip! Kovania sa používajú aj na potrubia z kovového a plastového materiálu, ktoré je potrebné natlakovať. V tomto prípade bude postupnosť akcií rovnaká, ale navyše budete potrebovať nástroj na krimpovanie.

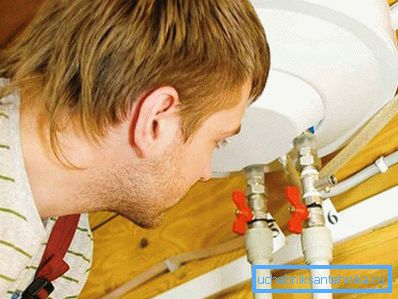

Pripojenie na polypropylénové potrubia

Okrem toho budete potrebovať spájkovačku na plastové rúrky, špeciálne nožnice, dva odpalíky, dva adaptéry na závitové pripojenie (MRN alebo MRV), všetko závisí od závitu, s ktorým sú nainštalované kohútiky a bezpečnostné ventily, ako aj od rohov - ich počet bude závisieť od zložitosti konfigurácie vodovod.

• Vyberte miesto na pripojenie.
• Rúrka je vyrezaná na šírku odpaliska mínus 2 cm. Približne 1 cm bude ponorené do odpaliska na každej strane.
• Pomocou spájkovacej lišty sa potrubie a armatúra zohrejú, po ktorých sú prepojené. Po artikulácii sa nemôžu skrútiť, pretože to povedie k zlej tesnosti.
• Ďalej, pomocou rúrkových profilov a rohov je vložka vložená do potrubia kotla.
• Nakoniec pájená spojka s kovovým závitom.
• Všetko je bezpečne spojené a utiahnuté.

Tip! Je dobré, ak je pred kotlom niekoľko baniek s jemnými filtrami, ako aj soľný filter - zmäkčuje vodu a znižuje množstvo usadenín, ktoré sa môžu hromadiť na stenách a vykurovacom elemente.

Nepriamy ohrievač vody

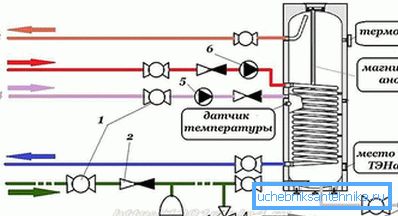

Systém dodávania potrubia bude rovnaký ako pri elektrickej verzii. Existujú však určité nuansy, ako správne usporiadať obrys vykurovacieho systému.

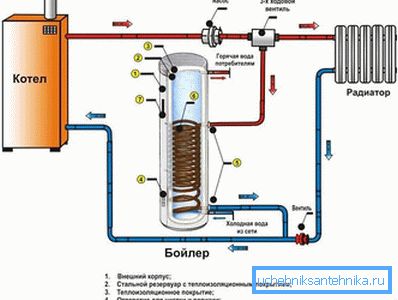

Prvá schéma zahŕňa spojenie s prítomnosťou uzamykacieho mechanizmu na 3 otáčky. Spodná línia spočíva v tom, že teplota na termostate je nastavená nižšie ako na termostatu kotla. Voda prichádzajúca z ohrievača prechádza do vykurovacieho systému. Akonáhle sa voda v kotle ohreje na vopred stanovenú teplotu, ventil odpojí prúd do ohrievania a uvoľňuje vodu do nádrže. Preto sa uprednostňuje jednotka TÚV.

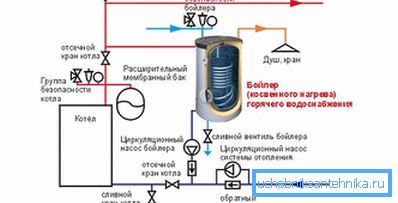

Druhý zahŕňa prítomnosť dvoch čerpadiel nútenej cirkulácie. Jeden, ako zvyčajne, je umiestnený na vratnej rúrke vykurovacieho systému, druhý je aj na spätnom potrubí, ale už je to spätné potrubie, ktoré je z kotla. Ich práca je riadená termostatom. Akonáhle klesne teplota v ňom, spustí sa skladovacie čerpadlo a cirkulácia okolo celého vykurovacieho okruhu sa vypne a naopak.

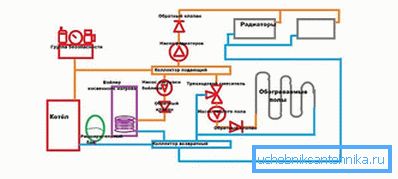

Tretia metóda bude užitočná, ak dom používa systém radiálneho vykurovania. Má kolektor, z ktorého teplá voda z kotla môže prúdiť ako do horúcej podlahy, tak aj do radiátorov. V takomto systéme sa vyžaduje inštalácia hydraulických šípok. Kompenzuje rozdiel v tlaku, ktorý bude existovať kvôli fungovaniu niekoľkých čerpadiel pre jednotlivé obvody.
