Ako odstrihnúť závit na potrubí

25-08-2018
Sanitárna technika

Pri vykonávaní rôznych opráv súvisiacich s obnovou vodovodných prvkov, výmenou vodovodných zariadení, vykurovacích registrov a iných vecí je potrebné použiť časti oceľových potrubí so závitovými časťami. V tomto článku vám vysvetlíme, ako samy orezávať rúrky. Ak poznáte vlastnosti rezania a skladovania vhodného nástroja, vykonáte túto úlohu kvalitatívne a relatívne rýchlo.

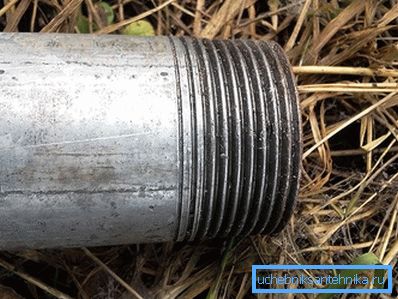

Funkcie rezania rúr

Funkcie rezania rúr

Dlho sa používa na rezanie závitov na trubicových prvkoch, ktoré nie sú metrické, ale tzv. Palcový závit, ktorý sa odlišuje od bežného iného uhla profilu závitov (55? proti 60? v metrike). Navyše palcový závit má menšiu hodnotu rozstupu, čo sa vysvetľuje malou hrúbkou steny rúrky.

Malá rozteč znamená, že vlákna nití budú dlhšie na rovnakej dĺžke vlákna. V dôsledku toho sa zvyšuje spoľahlivosť pripojenia.

Niť je vpravo a vľavo. Pri pohľade na pravú niť sa pri pohľade z konca produktu pohybujú doprava a následne vľavo doľava. Oveľa častejšie používané pravou rukou.

Určenie závitov na jednej zo závitových úsekov je veľmi jednoduché: ak pri naskrutkovaní dotykového prvku točí v smere hodinových ručičiek, znamená to, že závit je správny.

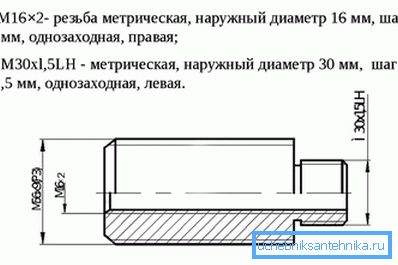

Metrické označenie vlákna

Na vodovodnom potrubí nezáleží na smere otáčok, pretože produkty po pripojení sa neotáčajú, ale zostávajú stacionárne. Okrem rúrkových závitov v spojoch sa používajú aj upevňovacie závity, ktorých rozteč je väčšia. Vykonáva sa na hardvéri a otvory pre ne.

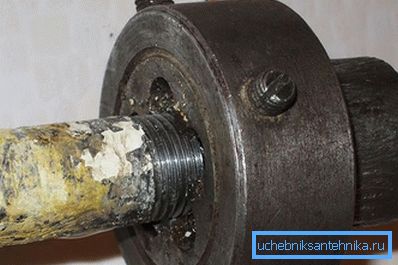

Metódy závitovania na potrubiach

Spôsoby rezania závitov na potrubí

Niť na vodovodných potrubiach môžete odrezať vlastnými rukami pomocou dvoch nástrojov - matrice (nazývaných tiež Lerka) a závitovky. Aký je rozdiel medzi nimi?

Zariadenie je ručný nástroj na rezanie závitov, ktorého vonkajšia strana má sedadlo pod telesom vo forme dvoch protiľahlých drážok. A vnútorná strana je doska so závitovým otvorom a drážky na odstraňovanie triesok, ktoré reprodukujú priemer a rozstup požadovaného vlákna. Na konci závitového profilu sa nachádzajú tzv. Spojovacie oblasti. Vykonávajú dvojakú funkciu: uľahčujú centrovanie úsekov dvoch rúrok pred tým, ako ich spájajú a zlepšujú výťažok čipov vytvorených počas závitovania. Na koncovom povrchu lisovnice sa používa označenie priemeru závitu. Pri rezaní sa hubica vkladá do vodiča skrine, dodáva sa s odnímateľnými rukoväťami na otáčanie matríc a upevňuje sa skrutkami.

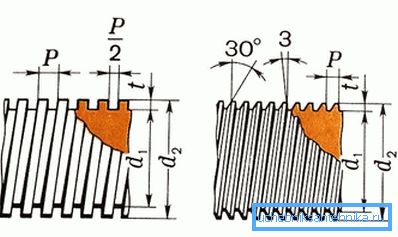

Výkres pravouhlého a odolného vlákna

Ako správne rezať vlákno? Je lepšie, ak je rezané potrubie bezpečne a rovnomerne zaistené v kovovej podpery. Najmenší predsudok povedie k tomu, že vlákno bude odrezané so sklonom. To povedie k oslabeniu steny rúry a skoseniu celej pripojenej časti vodovodného alebo inštalačného systému.

Na zaistenie spoľahlivého smeru by mala byť malá revízia štítku. Za týmto účelom je na jeden z koncov lisovnice pripevnený vodiaci krúžok, ktorý by mal vstupovať do rúrky s malou medzerou (nie viac ako 0,2-0,4 mm), kde je niť odrezaná. Dĺžka vodiacej objímky musí byť aspoň dva priemery rezanej nite.

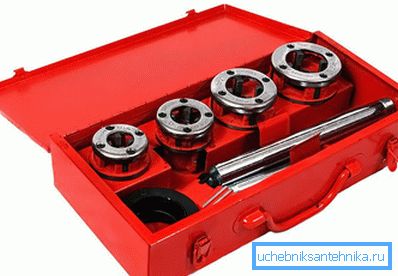

Klupp - profesionálnejší nástroj na rezanie závitov (pre predaj je zvyčajne niekoľko objímok rôznych priemerov). Hlavným rozdielom závitovky je to, že jeho matrice sú klzné a pozostávajú zo štyroch polovíc, a preto môžu byť nastavené na rezanie nití rôznych priemerov, ale v jednom kroku. Pri namontovaní lisovnice do časti potrubia sa lisovnice dostanú na povrch a zaistí ich v požadovanej polohe. Nastavenie relatívnej polohy rozdelených matríc lisovnice sa uskutočňuje posunutím jej planžovej podložky.

Skrutka na rezanie závitov

Skrutkovacia matrica už má vo svojom konštrukčnom uskutočnení vodiaci prvok, takže pri jeho používaní nebude dochádzať k prerezaniu závitu.

Praktickejší typ hrudiek je považovaný za rohatku, ktorej konštrukcia poskytuje mechanizmus so západkou. Závitovanie sa uskutočňuje nie otáčaním, ale pohybom kľuky kľučiek pri súčasnom podávaní matrice. Klupp je nenahraditeľný, ak chcete niť na potrubí odstrániť bez toho, aby ste ho odstránili z časti potrubia.

Rezacia technika

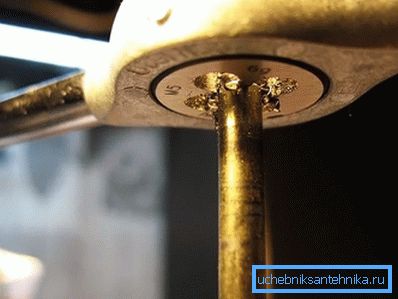

Technológia Threading Threads

Postupnosť závitov na potrubí pozostáva z nasledujúcich krokov:

  1. Očistia potrebnú časť rúry z hrdze, šmúh a iných nepravidelností vonkajšieho priemeru potrubia.
  2. Ľubovoľne namažte požadovaný úsek potrubia strojovým olejom alebo sulfofresolom, takže zaťaženie na rukoväti pri rezaní bude oveľa nižšie. To isté sa dá urobiť pre matrice.
  3. Rúrku bezpečne upnite do zveráka. V tomto prípade by koniec rúrky vyčnievajúci na rezanie nemal byť väčší ako 5-8 jeho priemeru, inak nie je zaručená presnosť rezania. Zariadenia s vodiacim puzdrom alebo závitom nevyžadujú takéto obmedzenia.
  4. Rúra je pripravená na rezanie, pri ktorej sa získa spodný kužeľ s výškou najmenej polovice výšky matrice. V tejto oblasti je vytvorená bežiaca časť vlákna, ak je kritická, potom ju možno odstrániť pomocou píly.
  5. Vložte trysku alebo zápustku a pootočte otočným gombíkom na požadovanú závitovú časť. Treba pamätať na to, že dĺžka rezanej nite by mala byť potrebná o niekoľko ďalších závitov. Pre vernosť môžete niekoľkokrát posunúť dosku cez reznú časť.

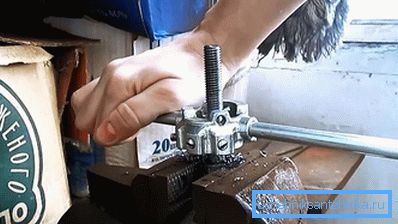

Rezanie závitov

Ak budete postupovať podľa pokynov a odporúčaní uvedených v článku, môžete rýchlo a presne rezať vlákna na rúre. Máte nejaké otázky týkajúce sa tejto témy? Potom položte otázky napísaním komentára k článku.

video

Možno radšej raz vidíte, ako čítať technológiu rezania potrubia mnohokrát? Potom bude táto videozáznam obzvlášť užitočná pre vás:
