Správny odtok komína - potrubie cez strechu

V domoch, kde je vybavená pec, je potrebné postaviť komín - konštrukciu, ktorá slúži ako výfukový systém. Mnohí majitelia vidieckych domov, ktorí sa snažia sledovať estetickú zložku, zabudnú na funkčnosť a účinnosť komína. V tomto článku sa pokúsime poukázať na hlavné body, ktoré vám pomôžu správne položiť potrubie cez strechu vášho domu.

Určenie prípustnej nadmorskej výšky

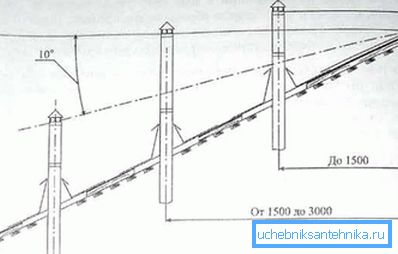

Pred správnym odstránením potrubia cez strechu je potrebné určiť jeho optimálnu výšku:

• Nadmorská výška väčšia ako jeden meter nepriaznivo ovplyvňuje vonkajšie vnímanie takejto konštrukcie, čo je z veľkej časti dôsledkom potreby inštalácie dodatočného ukotvenia.
• Komín, ktorý sa nachádza pod úrovňou hrebeňa, nemá dostatočný rozstup, ktorý priamo závisí od výšky vetracieho potrubia. To je spôsobené tým, že atmosférický tlak v oblasti spaľovacej komory prekračuje tlak vzduchu nad strechou.

To znamená, že z predchádzajúceho pravidla vyplýva, že čím je potrubie vyššie, tým lepšie bude koncept. Ale keďže prvá voľba (vysoká poloha komína) nie je z estetických dôvodov vhodná, záver sa naznačuje - optimálna nadmorská výška by nemala presiahnuť polovicu metra.

POZOR! Najlepšie je namontovať rúrku čo najbližšie k hrebeňu, takže stačí ho zdvihnúť o 14-20 cm, aby ste dosiahli čo najlepšie výsledky. Neodporúča sa urobiť záver priamo uprostred hrebeňa, pretože to komplikuje inštalačné práce.

Technológia s postupným postupom

Pravdepodobne ste sa pýtali, či je možné vybaviť vysoko kvalitné a spoľahlivé vetranie (komín) vlastnými rukami a súčasne ušetriť nielen peniaze, ale aj čas - naša odpoveď je pozitívna. V sekciách nižšie sa opíšu podrobné pokyny, ktoré potvrdzujú, že tento proces je možný na vlastné zvládnutie.

Prvá etapa - prípravné

Spočiatku by ste mali pripraviť všetko, čo potrebujete pre budúcu prácu:

• Zakúpte si potrubie, ak nie je k dispozícii, a materiál zabraňujúci horeniu.
• Upevňovacie materiály.
• nástroj:

• Úroveň výstavby.
• Zváracie zariadenie - v prípade, že potrubie bude musieť sklopiť.
• Skrutkovač.
• Hammer.
• Píla a brúska.
• Drevený nosník.
• Dokončovacie materiály.

Pre vaše informácie! Výkres nemusí byť profesionálny, hlavnou vecou je uviesť v ňom všetky hlavné body: priemer a výšku komína, komunikácie, ktoré je potrebné obísť atď.

Príprava druhej etapy

Teraz sa obrátime na proces, kde už musíme robiť vlastné ruky:

• Najskôr na streche merame vzdialenosť od akéhokoľvek nosníka, ktorý je pol metra plus priemer ventilačnej rúry.
• Na určenom mieste postavíme ďalší nosník, aby sme zvýšili stabilitu strechy.
• Pomocou štandardnej olovnice od stredu meranej vzdialenosti merame bod na podlahe podkrovia alebo podkrovia.
• Okolo tohto bodu pripevníme vertikálnu a vodorovnú lištu tak, aby bola od každého okraja rovnaká vzdialenosť od každého okraja k rúre (jeho stred je meraný bod).

• Na určenom mieste vyvrtávame otvor, takže na strope prvého poschodia sa vytvorí otvor. Podľa plánu by malo byť presne nad sporákom alebo pol metra od tohto miesta.

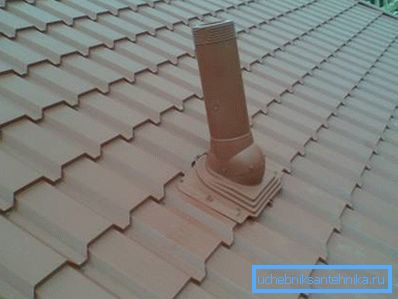

POZOR! Je lepšie vykonať ventilačné potrubie na streche vertikálne, čo vám umožní vydržať efektívne čerpanie oxidu uhoľnatého z miestnosti.

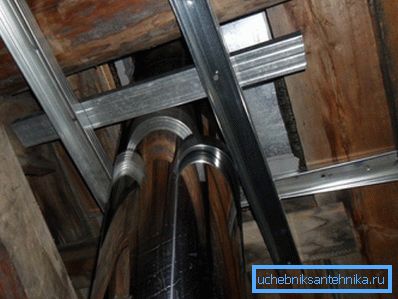

V dôsledku toho by sme mali mať vystuženú škatuľu, do ktorej bude umiestnený komín. Zároveň by mala byť namontovaná iba v podkrovnej miestnosti, v obývacej izbe je postačujúce, aby sa potrubie zdvihlo s dokončovacím materiálom.

Krabica je potrebná na bezpečnú prevádzku ventilačného systému, ktorý sa často ohrieva na kritické teploty - ochrana pre obidve osoby žijúce v dome a pre horľavé materiály.

Tretia fáza - priechodná diera

Teraz sa obrátime na prípravu konkrétneho miesta na prechod ventilačnej rúry v strope prvého poschodia / podlahy podkroví:

• V takom prípade, ak je prekrytie z dreva, potom môžete pomocou píly rezať kruh požadovaného priemeru. Pripomíname, že je potrebné pridať 15-20 s každú stranu na priemer potrubia.
• Ak budete musieť pracovať s betónovou doskou, potom vám to pomôže dlhý vrták a perforátor - nástroj vyvrtáva veľa otvorov v kruhu. Veľmi oslabený kúsok dosky je vyrazený kladivem.

Obrátime sa na otvorenie strechy. Najlepšou možnosťou je, keď strešný materiál ešte nie je položený, ale je to možné len vtedy, ak je dom v štádiu výstavby.

Budeme sa zaoberať inštaláciou komína po uvedení do prevádzky objektu:

• Pred vytiahnutím rúrky z vlnitej lepenky cez strechu sme materiál prerezali tak, aby sa mohol ohýbať a nechať v takejto polohe po určitý čas.
• Ak ešte musíte čeliť dlaždicu, zostane len čiastočná demontáž v mieste, kde bude rúra podľa plánu (s malým okrajom).

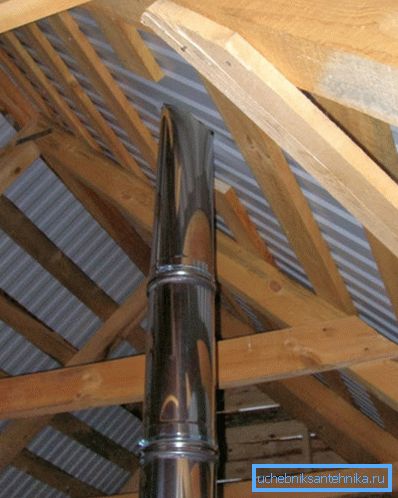

• Teraz, keď máme priechodný otvor, môžeme vložiť ventilačné potrubie do otvoru na streche.
• Upevnenie samotného komína sa vykonáva inštaláciou sklopných svoriek, ktoré sú zasa pripevnené k ochrannej skrini, ktorú sme postavili.
• Otvor na streche, z podkroví, uzavretý azbestovým listom, ktorý sa nezohrieva.
• Teraz, pomocou parovej fólie, pripevnite ho k stenám potrubnej skrinky pomocou nábytkových svoriek.

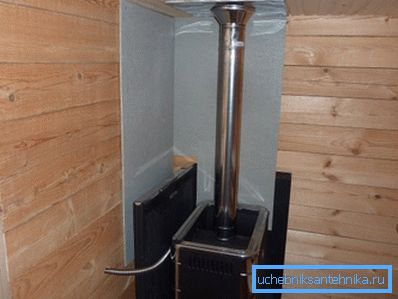

• Spájame voľný koniec potrubia s pecou, ​​je lepšie použiť na to zváracie zariadenie, táto metóda zaisťuje tesnosť spojenia. Môžete použiť spojovaciu svorku, ale to všetko závisí od ideálneho tvaru výrobkov - ak nie sú žiadne chyby, tesnosť bude slušná. (Pozri tiež článok svorky kovových rúr: funkcie.)

Venujte pozornosť! Ďalším nevyhnutným prvkom vysoko kvalitného pripojenia je kryt, ktorý sa nosí nad spojom potrubia a pece. Mal by sa tiež inštalovať na opačnom konci potrubia, ktoré stúpa nad strechou.

Inštalačné funkcie

V tejto časti budeme poukazovať na niektoré dôležité aspekty pracovného toku, ktoré začínajúci stavitelia často zabúdajú:

• Neodporúča sa používať potrubia s malými poškodeniami.. Mnohí experti môžu tvrdiť, že v drobných trhlinách nie je nič strašné, ale nemali by ste tomu veriť. Takýto výrobok bude trvať niekoľko rokov, ale potom môžu vzniknúť ťažkosti a budú potrebné opravy. Preto je lepšie preťažovať celé a nové potrubie, a nie nákladné demontáže každé dva až tri roky.
• Porušenie integrity strechy, byť pripravený na skutočnosť, že pri prvej studenej show nízkej kvality tesnosť spojenia. Aby ste predišli tomuto problému, použite všetky dostupné tepelnoizolačné materiály a tmely.

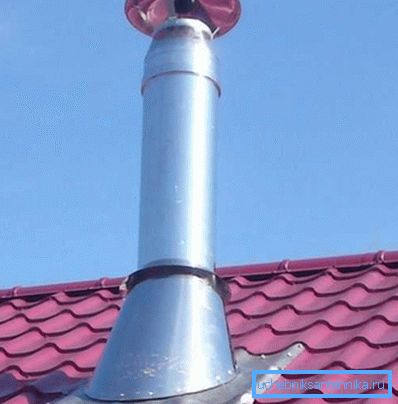

• Odporúčame zakryť koniec potrubia, ktoré presahuje hrebeň strechy s "dáždnikom", ktorý zabraňuje vniknutiu zrážok do komína.

záver

Teraz viete, ako osobne zorganizovať ventilačný systém v dokončenom dome, ktorý vyberie horiaci odpad na ulici. A ako vidíte, v tomto nie je nič ťažké, všetky materiály a nástroje sa dajú ľahko získať a nebudete tráviť viac ako dva alebo tri dni na pracovnom toku.

V prezentovanom videu v tomto článku nájdete dodatočné informácie k tejto téme.
