Rozsah profilových rúrok: v parametroch vyberáme materiál

Pri navrhovaní rámových budov, malých architektonických foriem a iných štruktúr je pre majstra dôležité dôkladne študovať produktový mix pre profilovú trubicu. Plynulosť týchto informácií vám umožňuje presne vyberať tie prvky, ktoré vo svojich rozmeroch najlepšie vyhovujú úlohe.

Nižšie vám povieme, čo hľadať pri kúpe oceľového profilu, a tiež ukážeme príklady najbežnejšie používaných druhov.

Výrobná technológia

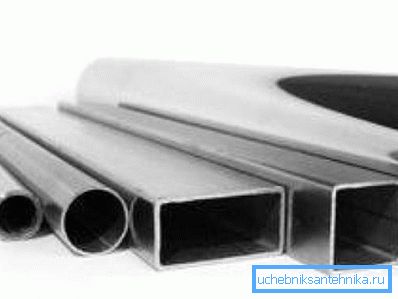

Bezšvová technika

Pred skúmaním sortimentu profilovaných rúrok podľa GOST, ktorý je vo všeobecnosti referenčným dokumentom, stojí za to analyzovať odrody tohto materiálu, ktoré sú dostupné na trhu. A ak sa zameriavate na výrobnú technológiu, potom musíte priradiť iba dve triedy: bezšvíkové a zvárané rúrky.

Výrobky vyrábané bezšnúrovou technológiou sa vyznačujú monolitickou stenou, ktorá poskytuje trubicu oveľa väčšiu pevnosť pri rovnakej hrúbke kovu. V tomto prípade bude samozrejme cena materiálu mierne vyššia.

Samotný výrobný proces vo veľkej miere určuje prípustné rozmery a prevádzkové vlastnosti:

• Ako prázdne, štvorcové alebo obdĺžnikové oceľové tyče sa používajú. Zvyčajne sa používajú vysokolegované a nehrdzavejúce ocele na výrobu profilovaných valcovaných výrobkov.
• Tyč sa zahrieva v peci na teplotu nad úrovňou rekryštalizácie kovu, po ktorej sa v nej vytvorí vnútorný otvor. Na vytvorenie tohto otvoru sa používa buď piercingový stroj alebo hydraulický lis.

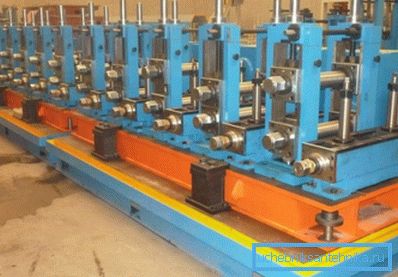

• Následne hrubostenná objímka vstupuje do valcovacej stolice, kde sa pomocou valčekov jej steny ztenčujú a vnútorný prierez sa znižuje na nominálny. Počas procesu valcovania sa časť môže navyše zohriať (horúca deformácia) alebo postupne vychladnúť (deformácia za studena).

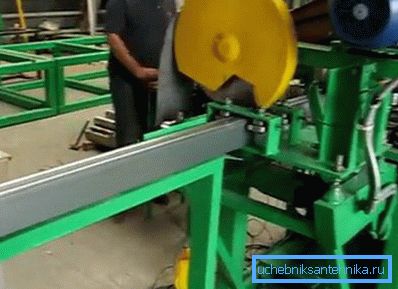

• Po dokončení tvarovania sa vykonáva dokončovanie: temperovanie, kalenie a nanášanie antikorózneho povlaku atď. Potom sa potrubia rozdelia na samostatné kusy podľa meradla.

Kontrola kvality je tiež povinná etapa: kontrola súladu hlavných parametrov (prierez, hrúbka stien atď.) So štandardnými hodnotami. V tomto prípade sa ako základný dokument používa základný rozsah profilového potrubia v súlade s GOST 30245 2003, ako aj schválený zoznam tolerancií.

Zváraná technika

Podľa zváranej technológie je potrubie vyrobené inak:

• Ocelový plech je najskôr narezaný na pásy. GOST 30245-2003 odporúča použitie univerzálnych materiálov vysoko legovaných a vysoko uhlíkových s hrúbkou zodpovedajúcou hrúbke steny.
• Potom sa pásy dostanú do ohýbacej časti, na ktorej je zo špeciálneho zariadenia vytvorená škatuľa s určenými veľkosťami.
• Ďalej sú okraje krabice zvarené, aby sa získal uzavretý profil. Zvar sa podrobí strihaniu na výčnelok, ktorý nie je väčší ako 0,5 mm.

• Všetky nasledujúce etapy sa vykonávajú rovnakým spôsobom ako v prípade výroby bezšvíkových rúrok: výrobky sa spracúvajú, rozrezávajú na fragmenty a podliehajú kontrole kvality.

Venujte pozornosť! Uvedené pokyny sú typické. V niektorých prípadoch, napríklad pri výrobe profilu veľkého rozmeru alebo pri použití špecifických materiálov, môžu byť do procesu zavedené ďalšie operácie.

Hlavné rozmery

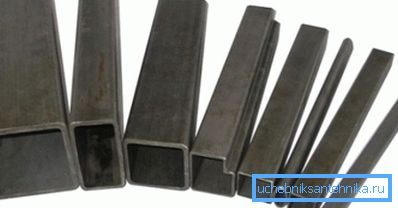

Typický sortiment

Jednou z výhod profilového potrubia, ktorá vysvetľuje najvyššiu úroveň jeho dopytu ako stavebného materiálu, je široká škála výrobkov. Skôr jednoduchá výrobná technológia umožňuje získať časti najrôznejších častí, čo uľahčuje výber prvkov pre štruktúry.

Hlavné parametre sú:

• Časť alebo veľkosť - pomer dĺžky strán výrobku.
• Hrúbka steny
• Špecifická hmotnosť - hmotnosť jedného metra potrubia.

Venujte pozornosť! Hmotnosť a hrúbka steny sú priamo proporcionálne: s rovnakou dĺžkou výrobku a rovnakým prierezom, vďaka tomuto parametru sa hmotnosť môže niekoľkokrát líšiť.

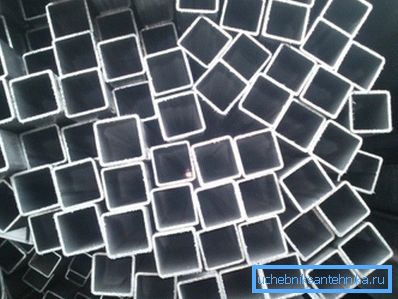

Pokiaľ ide o dĺžku, najbežnejšie veľkosti budú 6 a 9,5 m. Pri objednávaní veľkého množstva výrobkov je však možné vyrábať polotovary presne tak, aby sme nemuseli stráviť čas a úsilie pri prispôsobovaní veľkosti vlastnými rukami.

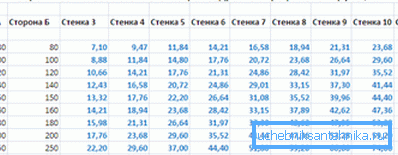

Nižšie je tabuľka sortimentu tvarových rúrok rôznych častí, s použitím údajov, z ktorých môžete nielen nájsť správny materiál, ale aj približne vypočítať hmotnosť štruktúry:

Venujte pozornosť! V tabuľke sú uvedené charakteristiky iba tých výrobkov, ktoré sa používajú najčastejšie. Ak používate iné štandardné veľkosti, je potrebné, aby boli vedené číslami špecifikovanými v GOST.

Použitie rúr rôznych rozmerov

Ak hovoríme o použití profilových rúrok pri konštrukcii a výrobe rámových konštrukcií na kovovej základni, potom treba poznamenať, že rozsah úloh je veľmi široký.

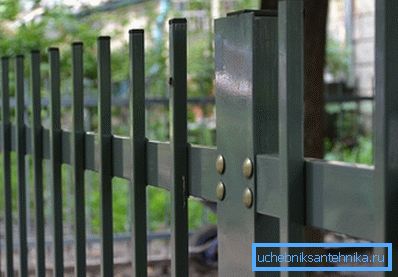

• Výrobky s malým prierezom, napríklad rúrky 15x15, 20x15 alebo 20x20 mm, sa najčastejšie používajú buď na výrobu nábytku (všetci si pamätáme školské stoličky?) Alebo na montáž ploty. Relatívne malá veľkosť častí, kombinovaná s dostatočne vysokou pevnosťou, umožňuje vytvoriť štruktúry, ktoré sú dostatočne ľahké a odolné voči zaťaženiu.

Venujte pozornosť! Ďalšou výhodou je malá šírka profilu: použitie týchto prvkov pri zostavovaní plôch živých plotov, zábradlí a iných podobných konštrukcií umožňuje minimalizovať stratu svetelného toku.

• Najbežnejšie rúry sú strednej časti: štvorcový 30x30, 40x40 a 60x60 mm a tiež obdĺžnikové - 20x30, 20x40 mm atď.. Sú zakúpené na výstavbu ľahkých rámových konštrukcií (skleníky, markízy, altány) na konštrukciu ľahko naložených nosných prvkov (plotové stĺpiky, podpery, svetelné stĺpy). Často sa podobné časti používajú aj ako vnútorný základ pre murované piliere.
• "Ploché" odrody (od 20x40 do 30x80 mm) sa často používajú v strojárstve. Takéto rúry sú charakterizované optimálnym pomerom hmotnosti a mechanickou pevnosťou.

• Pri výstavbe hlavných budov sa zvyšujú požiadavky na prevádzkové parametre všetkých častí, pretože pri nosných konštrukciách sa odoberajú prvky od 60 x 60 mm a väčšie. Samozrejme, že sú charakterizované pomerne veľkou hmotnosťou a stojí to veľa, ale v každom prípade nárast sily spôsobuje, že takéto investície sú úplne oprávnené.

Ako môžete vidieť, široká škála valcovaných výrobkov to robí to veľmi všestranné - je ťažké nájsť stavebné úlohy, pre riešenie, ktoré by nemohlo byť použité takéto výrobky.

záver

Po preskúmaní všetkých dostupných veľkostí a vedomí váhy 1 m profilového potrubia dostaneme presne tie informácie, ktoré potrebujeme v konštrukčnom štádiu konštrukcie, ktorá sa má postaviť (tiež si prečítajte článok Rúrky z nehrdzavejúcej ocele - súlad sily a krásy).

Preto by ste si pred začatím práce mali prečítať GOST a pre viac informácií si pozrite video v tomto článku.
