Rám z rúr: rôzne konštrukcie a spôsoby ich inštalácie

Rám profilového potrubia môže slúžiť ako základ pre rôzne štruktúry a malé architektonické formy. Univerzálnosť tohto materiálu je taká, že sa používa takmer všade a pri dodržiavaní jednoduchých pravidiel dokáže dosiahnuť dobré výsledky i ten najskúsenejší majster.

Nižšie uvádzame, na čo by ste mali venovať pozornosť pri navrhovaní rámových konštrukcií, a takisto uvádzame niekoľko príkladov, ktoré môžete použiť pri samostatnej konštrukcii.

Základy pripojovacích častí

Predtým, ako začneme vytvárať kovové rámy z profilového potrubia, musíme rozhodnúť, ako budeme spojovať súčasti.

A tu sú z veľkej časti dve možnosti:

• Zváraný spoj.
• Mechanické spojenie s konzolami a skrutkami.

Každá z týchto technológií má výhody a nevýhody, ktoré sme vytvorili v jednej tabuľke:

V zásade sa v práci môžu použiť obe metódy. A napriek tomu stojí za zmienku, že väčšinu času je zváranie, ktoré sa najčastejšie používa na vytvorenie rámu s vlastnými rukami, pretože skrutkované spojenie vyžaduje veľmi presné prispôsobenie dielov na veľkosť. Takáto montáž sa zvyčajne vykonáva v továrni: príkladom je akýkoľvek súbor dielov pre vlastné zostavovanie skleníka alebo altánok.

Pri kapitálovej výstavbe

Vidiecky dom alebo stodola

Tlusté profilové rúry majú značnú bezpečnostnú rezervu, ktorá im umožňuje používať na konštrukciu konštrukcií s výraznou nosnosťou. Ak máte taký detail, môžete zostaviť základy pre malý dom alebo prístrešok (tu sa dozviete, ako skryť rúry v kúpeľni).

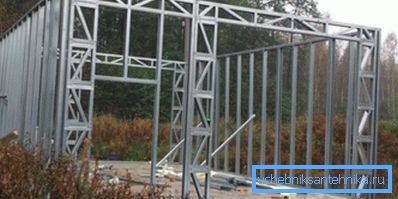

Rámček domu z profilového potrubia je postavený vlastnými rukami podľa tejto schémy:

• Najprv vyplníme základovú lištu, pretože aj pomerne ľahká konštrukcia si vyžaduje spoľahlivý základ.
• Na základy položíme hrubé (50x50 a viac) tvarované rúry, ktoré fixujeme pomocou kotvov.
• Spájame spodné popruhy s guľatinou v 60 cm krokoch Aby sme zabránili prehĺbeniu kmeňov (a dokonca aj 50 mm trubice sa môžu v priebehu času deformovať), podporujeme ich klinickými drevenými tyčami alebo murovanými stĺpmi.
• Na rohoch namontujeme regály z polotovarov 40x40 mm. Výška týchto stojanov určí výšku stropu nášho domu. Úhlové ložiskové časti môžu byť upevnené pomocou priečok.

Tip! Aby sa dosiahla požadovaná tuhosť regála by mala byť umiestnená nielen v rohoch, ale na všetkých plochých častiach stien s krokom nie väčším ako 100 cm

• Zhora zvárame tie isté horné páskové rúry, na ktorých nainštalujeme strechu. Pre krokvy môžete použiť drevené aj kovové polotovary.
• Zosilňujeme konštrukciu s priečnymi prvkami tenších rúrok alebo oceľových rohov. V rovnakej fáze tvoríme okenné a dverné otvory.

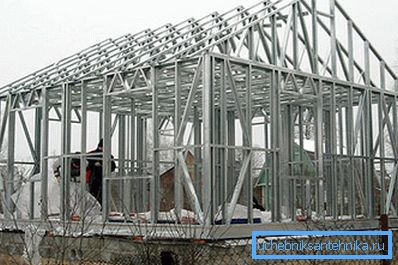

V zásade táto práca s kovmi končí. Môžeme len zasunúť oceľový rám, nezabudneme na izoláciu - aj keď potrubia vedú veľmi dobre teplo.

Základňa kôlne alebo letnej kuchyne je postavená približne v rovnakej línii. Hlavné rozdiely tu budú v konfigurácii steny a strechy, ako aj vo výzdobe: ak plánujete skladovať záhradné náradie v budove, môžete ju izolovať menej efektívne.

skleník

Pokyny na vytvorenie základne pre skleník sa trochu líšia - prirodzene, v smere uľahčenia úlohy.

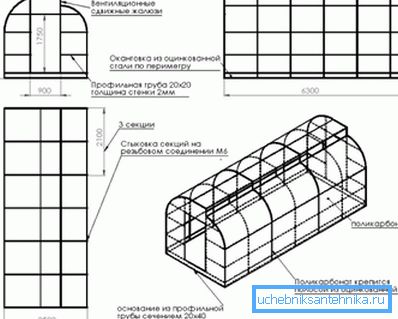

• Najprv vytvoríme niekoľko oblúkov z polotovarov 30x30 mm, ktorých rozmery zodpovedajú plánovaným rozmerom nášho skleníka. Oblúky môžu byť pevné (potom sa nedá robiť bez ohýbačky) alebo tímy niekoľkých priamych segmentov.
• Pomocou zvárania spájame spodnú časť rámu s každým oblúkom.. Takže budeme nielen poskytovať štruktúry s väčšou stabilitou, ale tiež zabrániť deformácii oblúkových prvkov.

Venujte pozornosť! Namiesto rámu sa môžu zvárať oceľové kolíky, ktoré sa použijú na preniknutie do zeme.

• V prvom, prednom oblúku, namontujeme dvere. Tiež tu môžete ihneď upevniť zárubňu na kovové závesy.

Potom môžete ísť dvoma spôsobmi:

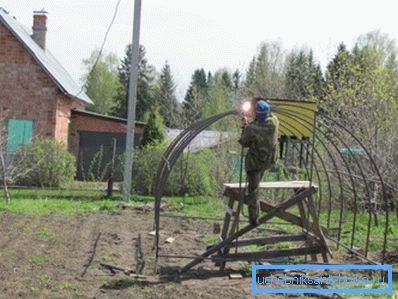

• Ak potrebujeme neoddeliteľnú konštrukciu, potom priamo na mieste zvárame všetky oblúky do jedného rámu a inštalujeme pozdĺžne kovania.

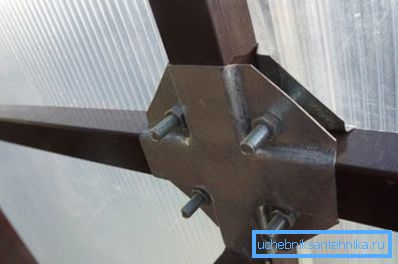

• Ak sa plánuje demontáž a prepravu skleníka, namiesto zvárania používame oceľové konzoly, ktoré sme pomocou skrutiek dotiahli.

Rovnako ako v prípade domu budeme musieť dokončiť len: pokrytie kovového rámu z polyetylénu alebo zakrytie polykarbonátovými panelmi.

Tip! Aby rúry nehrdzali vo vlhkom prostredí, musia byť ošetrené antikoróznou zmesou.

Približne na rovnakom princípe môže byť rám hangára ​​zostavený z tvarovanej rúrky. Samozrejme, pre túto úlohu je potrebné vybrať hrubšie (minimálne 70 x 70 mm) polotovary a nebudete mať možnosť robiť improvizované nástroje. Samotná schéma však zostane nezmenená.

Malé konštrukcie

Použitie potrubia pri výstavbe kapitálových štruktúr je pomerne bežné. Oveľa častejšie sa však rúrkový rám používa pri konštrukcii malých architektonických foriem - prístreškov, altánkov, obrubníkov nad verandou atď.

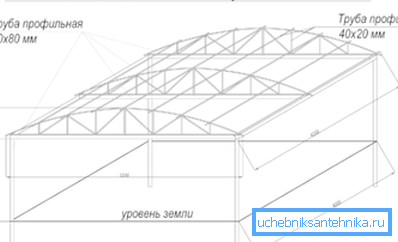

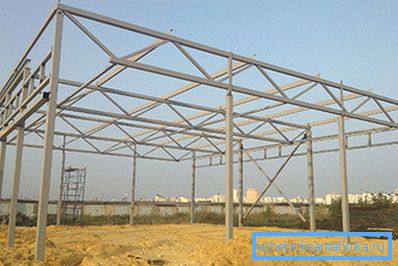

Rám baldachýnu môžeme zostaviť z profilového potrubia vlastnými rukami nasledovne:

• Po prvé, horná časť je vyrobená z tenkých polotovarov (30x30 mm a menej). To môže byť obojstranné.

Venujte pozornosť! Často sú vytvorené pologuľovité strechy, avšak v tomto prípade je potrebný presný výpočet polomeru oblúka.

• Horná časť je pripevnená zvarom alebo mechanicky k páskovaniu.
• Potom sú na stojane inštalované regály. Môžu byť buď zakopané v zemi betonovaním (približne 40-50 cm), alebo namontované na križovatkách z oceľového rohu.

• V záverečnej fáze nadvihneme hornú časť a položíme ju na podpery. Kombinujeme časti zabezpečujúce stabilitu celej konštrukcie.
• Ak urobíme baldachýn cez verandu, môžeme to urobiť bez podpory. V tomto prípade sú nosné konštrukcie konzoly pevne pripevnené na stene pomocou kotvových skrutiek.
• Po ukončení inštalácie je dokončená inštalácia. Spravidla takéto konštrukcie nevyžadujú tepelnú izoláciu, preto umiestňujeme ochrannú membránu proti vlhkosti priamo na rám a montáž strešného materiálu zhora.

Venujte pozornosť! V niektorých prípadoch môžu byť bočné povrchy obložené priehladným plastom, alebo môžu byť na nich inštalované závesmi vyrobenými z polymérnej textílie, ktorá ich zakryje: týmto spôsobom bude priestor pod ochranným krytom alebo ochranným krytom chránený pred prenikaním dažďových kvapiek silným vetrom.

Tiež rámec pre vianočný strom z rúr môže byť považovaný za pomerne populárny dizajn. Je veľmi jednoduché inštalovať, ale malo by sa pamätať na to, že pre jeho výrobu je lepšie zaobstarať okrúhle potrubie namiesto profilového potrubia.

Tento rámec bude dosť jednoduchý:

• Základňa celej konštrukcie je zhotovená zváraním dvoch uhlov alebo malých kanálov. Je dôležité, aby boli časti presne umiestnené tak, aby nosič bol plochý.

Venujte pozornosť! Ak je výška rámu väčšia ako 2 m, potom v detailoch základne urobíme vopred montážne otvory pre upevnenie na zem.

• Potom sa zvára na základňu centrálnej rúry s priemerom 75 mm alebo viac.

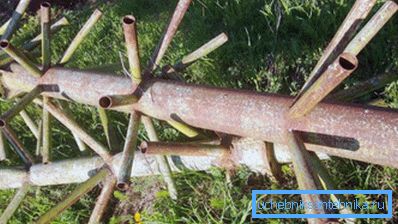

• Ďalej z potrubia o rozmeroch 45 až 50 mm vyrežeme polotovary s dĺžkou približne 25 až 30 cm. Pomocou zvárania umiestnime tieto polotovary na stredovú os a usporiadame ich buď v špirále, alebo priečne.

Pomocou takýchto materiálov je možné vytvoriť zariadenie na inštaláciu dostatočne veľkého vianočného stromčeka. V zásade sú všetky vianočné stromčeky vyrobené týmto spôsobom, pričom jediný rozdiel spočíva v tom, že hrubšie rúrky sa musia vziať na konštrukčnú výšku viac ako 5-6 metrov.

záver

Rám kôlka profilového potrubia alebo základne pre altán môže byť vytvorený za niekoľko hodín. Samozrejme, takáto rýchlosť práce bez straty kvality je možná iba vtedy, keď budeme mať dostatočné odborné znalosti v oblasti zvárania alebo vopred pripravíme všetky detaily na spojenie s konzolami (pozrite tiež článok Fittings for pipes: hlavné typy a vlastnosti aplikácie).

Podrobnejšie je možné túto metódu študovať na základe prezerania videa v tomto článku.
