Profilové potrubné nosníky: efektívne systémy vyžadujúce

Pri rozsiahlej výstavbe, objektoch, objektoch by strecha mala mať veľmi spoľahlivú a odolnú konštrukciu. Najlepšou možnosťou je použiť v tomto prípade krokvy vyrobené z kovového potrubia. Bude to solídny, trvanlivý, ekonomický dizajn, ktorý môže preklenúť rozsah akejkoľvek dĺžky. Výpočet priehradového profilu z profilového potrubia je najdôležitejšou podmienkou jeho správnej inštalácie.

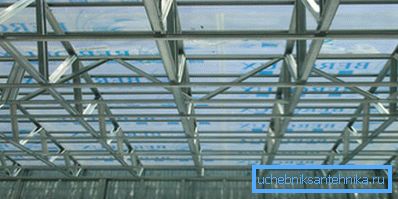

Vlastnosti dizajnu

Rúry tejto kategórie sa vyrábajú valcovaním a následným spracovaním kovu pomocou špeciálnych strojov.

Typom profilu sa profilové produkty delia na:

• oválny;
• obdĺžnikový;
• štvorcových.

Spočiatku sú profilové výrobky okrúhle. Keď sa spracuje oceľou za tepla alebo za studena, rúry nadobúdajú potrebný tvar.

Kovové profilované výrobky majú rozdielne veľkosti. Ich prierez je minimálny, 15 - 15 mm, maximálne - 45 - 5 cm. Hrúbka steny - 1,12 mm, priemerná dĺžka je 6,12 m.

Hlavné prvky oceľového nosníka:

• pásy, ktoré zohrávajú úlohu obrysu;
• rack;
• traky;
• základná (podporná) ortéza.
• sponky: šatky, zváranie, nitovanie, skrutky atď.

Typy fariem

Pokyny o výkone, ktoré sa skladajú z profilových rúr, sú rozdelené do dvoch typov.

1. Prvým z nich sú systémy, v ktorých sú všetky ich časti spojené v tej istej rovine.

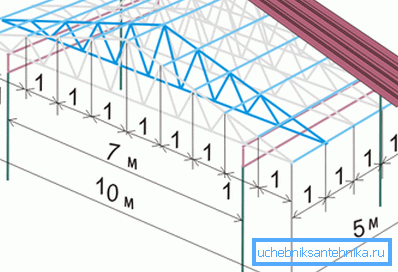

2. V budovách druhého typu je nosník zavesený a zahŕňa spodný a horný pás.

Výber jedného alebo druhého typu nosníkov závisí od nasledovného:

• zaťaženia na výrobku;
• sklápacie konštrukcie;
• prekrývajúce sa body;
• dĺžka rozpätia

Uhol sklonu

Na základe uhlu naklonenia existujú nasledujúce typické nosníky.

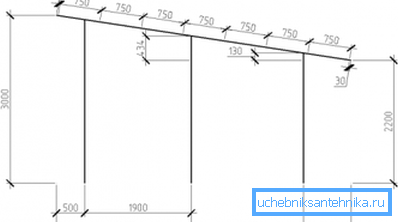

1. Konštrukcia s uhlom sklonu 22/30 °. Najlepšia možnosť pri vytváraní malého prekrývania. V tomto prípade je trojjazyčná konfigurácia najlepšia. Na stanovenie jeho výšky je potrebné rozdeliť dĺžku rozpätia o 5. Hlavnou výhodou takéhoto analógu je malá hmotnosť.

Venujte pozornosť! Ak je dĺžka rozpätia väčšia ako 14 m, je lepšie uprednostniť krovu s podperami umiestnenými hore / dole. V hornej časti konštrukcie je namontovaný panel s dĺžkou 1,5 / 2,5 m. Podobný systém závesov obsahuje dva pásy s párnym počtom panelov.

Pri výrobe nosníkov z profilových potrubí, ktorých dĺžka presahuje 20 m, sa inštalujú pomocou podtlakových konštrukcií. Zviažte ich podporné stĺpy.

1. Ak má strecha sklon 15/22 °, výška závesu je určená delením dĺžky rozpätia o 7. Dĺžka takýchto systémov by nemala byť väčšia ako 20 metrov. Ak potrebujete zvýšiť výšku konštrukcie, spodný pás sa pretrhne.
2. Ak je sklon strechy, menej ako 15 °, namontovaný lichobežníkový produkt. Jeho výška je určená delením dĺžky rozpätia o číslo 7/9. Jeho presná hodnota závisí od špecifickej hodnoty sklonu.

Forma výstavby

Podľa konfigurácie krovu systému profilovaných rúr sú rozdelené do nasledujúcich typov:

• jednotlivé svahy, ktorých cena je najnižšia;
• dvukhskatny návrhy;
• rovné farmy;
• klenuté štruktúry.

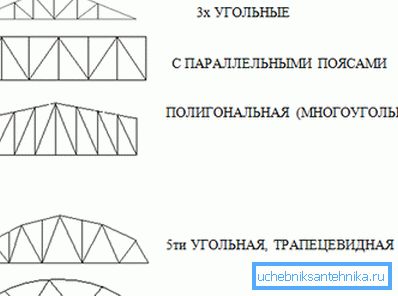

Obrys pásu

Farmy s paralelným pásom majú také výhody:

• jednoduchosť inštalácie, pretože väčšina prvkov je rovnaká;
• dĺžka pásky potrubia a obreshetki to isté;
• počet kĺbov je minimálny;
• dizajn je štandardný (zjednotený);
• možno použiť na mäkkú strešnú krytinu.

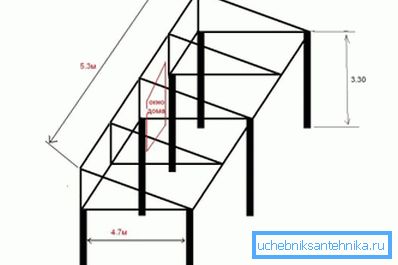

Pri výrobe jednostranného plechu z rúrok s vlastnými rukami získate nasledujúce výhody:

• tvrdé a odolné uzly;
• chýbajú príliš dlhé prvky v strede konštrukcie;
• náklady na výstavbu.

Polygonálne štruktúry majú svoje vlastné charakteristiky:

• používajú sa pre budovy s veľkou hmotnosťou;
• pri konštrukcii nosníkov sa ekonomicky využívajú rúry;
• nevýhody tohto typu poľnohospodárskeho podniku - zložitosť a zložitosť inštalácie.

Trojuholníkové konštrukcie sa ľahko inštalujú. Používajú sa na strechy so strmým svahom. Z minus možno pripomenúť zložitosť výrobných podporných jednotiek a vysoké náklady na materiály.

Prepravné farmy sú rozdelené na nasledujúce odrody.

1. Trojuholníková mriežka. Obvykle sa používa v štruktúrach s paralelnými stranami, menej často v analógoch trojuholníkového alebo lichobežníkového tvaru.
2. Uhlopriečny typ lišty je namáhavý a drahý kvôli vysokým nákladom na materiály.
3. Mriežky pôvodných formulárov sú vybavené vzhľadom na vlastnosti a rozmery nosníkov.

Výpočet fariem

1. Pred výpočtom farma profilového potrubia určte jeho schému. Uveďte v ňom závislosť dĺžky konštrukcie od uhla sklonu strechy.
2. Vytvorením schémy vyberte obrysy pásov. Závisia od účelu farma, typu strechy a uhla sklonu.
3. Ďalej určte rozmery štruktúry. Voľbou jeho dĺžky zvážte budúci uhol strechy. Výška závisí od typu podlahy, možnosti dodávky farma a jeho hmotnosť.
4. Ak je dĺžka konštrukcie väčšia ako 36 m, vypočítajte konštrukčný zdvih.
5. Rozhodnite sa o rozmeroch panelov. Vykonajte to na základe zaťažení, ktoré budú mať vplyv na produkt. Pri konštrukcii trojuholníkového tvaru priečnika by mal byť uhol sklonu rovný 45 °.

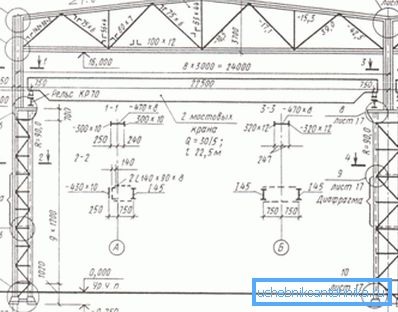

6. Poslednou etapou je určenie vzdialenosti medzi uzlami. Nasleduje výkres štruktúry.

Niekoľko tipov

Výsledky konštrukcie závisia od uhla sklonu strechy.

1. Ak je to 6/15 °, mal by byť zvolený lichobežník. Jeho výška by mala zodpovedať 1: 7 alebo 1: 9 s dĺžkou rozpätia. Ak by podľa projektu bola výška stropov (podkrovie, podkrovie) väčšia, boli postavené polygonálne štruktúry.
2. Pri jednoposuvových konštrukciách so sklonom 6/10 ° je lepšie uprednostňovať ich asymetrický tvar.
3. Ak je sklon strechy 15/22 °, výška v priehradke by mala byť v pomere 1: 7 k dĺžke rozpätia. Ak potrebujete zvýšiť výšku stropu, je namontovaný zlomený spodný pás.
4. Ak je sklon strechy 22/30 °, postavia sa trojuholníkové priehradky. Ich výška nesmie presiahnuť jednu pätinu dĺžky rozpätia. (Pozri tiež článok Arbor z profilového potrubia: funkcie.)

Venujte pozornosť! Pri konštrukcii konštrukcie a pred zváraním nosníka z profilového potrubia čítaj SNiP č. II / 23/81 kód opisuje pravidlá týkajúce sa kovových konštrukcií. SNiP č. 2.01.07 / 85 by sa tiež malo študovať, dokument sa zaoberá témou zaťaženia a dopadov.

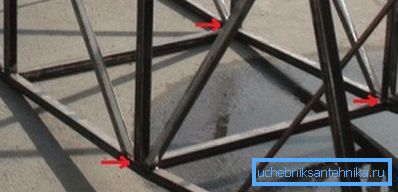

výrobné stavby

1. Pri montáži alebo upevnení dielov použite spárované uhly alebo spony.
2. Pri montáži hornej časti pásov vezmite 2 rohy T s rôznymi dĺžkami bokov. Opravte ich medzi sebou pomocou menších lamiel.
3. Na pripojenie spodného pásu použite uhly, ktoré majú rovnakú stranu.
4. Pri výrobe dlhých a volumetrických nosníkov, ako fixátorov, použite horné dosky. Ak chcete distribuovať zaťaženie rovnomerne, použite dvojicu kanálových pruhov.

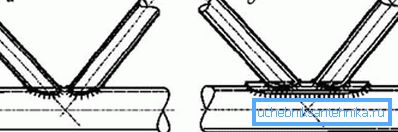

1. Upevnenie diagonálne uložené v uhle 45 °, regály - pri 90 °. Ak ich chcete zostaviť, použite rohy v tvare kríža alebo T s rovnakými stranami. Upevnite ich doskami.
2. Na inštaláciu holistických zvarových nosníkov sa používajú značky.
3. Na uľahčenie konštrukcie s minimálnym sklonom použite ďalšie mriežky.
4. Pri usporiadaní dlhej konštrukcie by sa mal nainštalovať len pár panelov.
5. Priepasť medzi dvoma poľnohospodárskymi podnikmi by nemala byť väčšia ako 1,75 m.

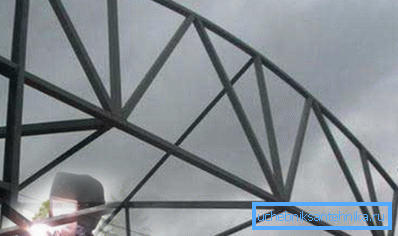

1. Pri montáži zostáv pomocou prilepenia koncov sa začína zváranie priehrad z tvarovaného potrubia. Môžete to urobiť automaticky alebo ručne. Na konci zvárania sa všetky švy očistia. (Pozri tiež článok Butt-Weld Pipe: Funkcie.)
2. V záverečnej fáze je výrobok potiahnutý antikoróznou zmesou a potom farbou.

záver

Systémy zostavené z profilovaných rúr sú optimálnou základňou pre zastrešenie veľkých a dlhých predmetov. Sú zložité a pred inštaláciou si vyžadujú starostlivé výpočty. Video v tomto článku obsahuje ďalšie informácie o vyjadrenej téme.
