Potrubné vedenie: inštalačná technológia pre maximálnu

05-09-2018
Rôzne

V drevených domoch, ako aj v budovách, v ktorých sa používajú horľavé materiály, pri ktorých sa používajú horľavé materiály, experti odporúčajú inštaláciu elektrických rozvodov do potrubia.

Táto technológia je však uplatniteľná pri opravách tehlových a betónových budov, pretože jej štúdium bude v každom prípade užitočné pre majstrov.

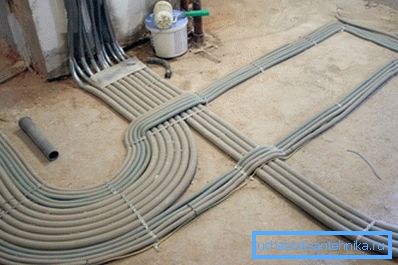

Pri pokladaní v hrúbke podlahy je potrebné dbať na ochranu

Vlastnosti techniky

Výhody montáže v potrubiach

Ako sme uviedli v úvode, elektrické káble v potrubiach sa položia, keď je potrebné chrániť konštrukcie pred možným zapaľovaním.

Avšak táto situácia nie je ďaleko od jediného, ​​pretože toto riešenie má ďalšie výhody:

  • Po prvé, trubicové puzdro (aj najjednoduchší plast, nehovoriac o oceli alebo medi) dobre chráni vodiče pred mechanickým poškodením.. To platí aj pre drôty uložené v hrúbke steny a káblov pod podlahou, stropom a za falošnými priečkami.

Venujte pozornosť! Veľmi často sú káble umiestnené v rúrkach mimo domu, ktoré z nejakého dôvodu nemôžu byť odstránené z povrchu pod zemou.

  • Po druhé, izolácia vodiča v potrubí nemá zaťaženie a nie je vystavená agresívnym vonkajším faktorom, predovšetkým vlhkosti.. Áno, a od potkanov, ktoré často "organizujú" uzávery, táto inštalácia chráni dobre.

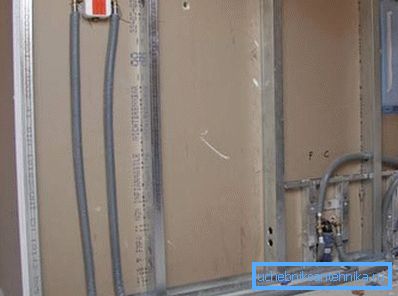

Falošné steny sadrokartónu dobre spaľujú, takže je veľmi riskantné namontovať káble bez krytu
  • Nakoniec použitie dutých rúrkových kanálov umožňuje ľahké demontáž a nahradenie poškodených vodičov.. Nemusíte odstrániť povrch a otvoriť hrúbku steny: jednoducho otvorte najbližšiu spojovaciu skrinku.

Samozrejme, všetky tieto výhody je možné realizovať iba za predpokladu správneho výberu rúr a vysoko kvalitnej inštalácie celého systému.

Výber materiálu

Pri pokladaní skrytých káblov vo vnútri rúrkových kanálov je možné použiť rôzne materiály. Každá z nich má výhody aj nevýhody a skúšali sme ich analyzovať v nasledujúcej tabuľke:

Materiál potrubia goodies cons
Plast (PVC, polyetylén, polypropylén)
  • Nízka cena
  • Jednoduchosť spracovania a inštalácie.
  • Malá hmotnosť spôsobuje skôr malé zaťaženie konštrukcií ložísk.
  • Dielektrické vlastnosti
  • Odolnosť proti korózii pod vplyvom vlhkosti.
  • Žiadna kondenzácia.
  • Odolnosť voči kyselinám, zásadám atď.
  • Relatívne nízka mechanická pevnosť (okrem vystužených modelov).
  • Nízka teplota topenia.
  • Významná tepelná expanzia.
oceľ
  • Vysoká pevnosť.
  • Významná tepelná odolnosť.
  • Nedostatok prevádzkových a teplotných deformácií.
  • Primeraná cena (môžete použiť obyčajné vodné potrubia).
  • Obtiažnosť spracovania.
  • Významná váha.
  • Koroze vlhkosťou a silnými kyselinami / zásadami.
  • Elektrochemická korózia.
  • Riziko kondenzácie s teplotnými poklesmi.
  • Elektrická vodivosť, ktorá zvyšuje riziko skratu, ak je poškodená izolácia drôtov.
Meď alebo mosadz
  • Chemická inertnosť
  • Jednoduchá inštalácia.
  • Prezentovaný vzhľad, ktorý umožňuje otvorenú inštaláciu.
  • Nízka mechanická pevnosť.
  • Tepelná odolnosť je nižšia ako u ocele.
  • Významná tepelná vodivosť, ktorá môže viesť k prehriatiu drôtov.
  • Vysoká cena

Treba poznamenať, že všetky vyššie uvedené informácie platia predovšetkým pre bežné rúry.

Súčasne sa vlnité modely aktívne používajú na skryté a poloskryté tesnenia dnes:

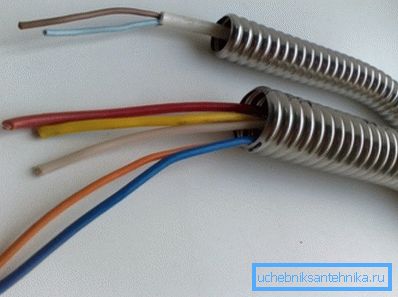

Kovové zvlnenie káblov
  • Pre plastové odrody poskytuje zvlnený tvar výrazný nárast mechanickej pevnosti. Je to spôsobené zmenou geometrie prierezu - hrany vlnitých častí pôsobia ako výstuhy.
  • Oceľové gomoforokanal má tiež výhodu oproti pevným rúrkam: použitie stien špeciálneho tvaru vám umožňuje uľahčiť dizajn bez zhoršenia mechanických vlastností znížením hrúbky kovu.

Venujte pozornosť! Taktiež sa tieto obaly ľahko ohýbajú pomocou minimálnej sady nástrojov, čo zjednodušuje inštaláciu. Áno, a náklady na distribúciu klesnú, pretože nemusíte kupovať špeciálne príslušenstvo na zatáčanie.

  • Ideálnym riešením z hľadiska spoľahlivosti, jednoduchosti konštrukcie a úspory nákladov sú oceľové vlnité rúry v ochrannom plastovom puzdre. Ich použitie umožňuje pripojenie káblov v čo najkratšom čase, zatiaľ čo drôty vo vnútri kanálov budú spoľahlivo chránené tak z poškodenia, ako aj vlhkosti.

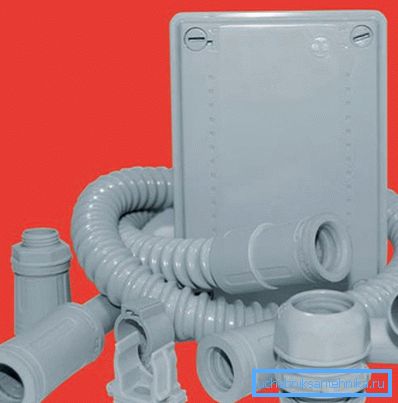

Súbor dielov pre skryté tesnenie

 Strip sekvencia

Prípravné práce

Takže všetky zakúpené materiály môžete pokračovať v inštalácii. A tu stojí za to začať s vypracovaním plánu.

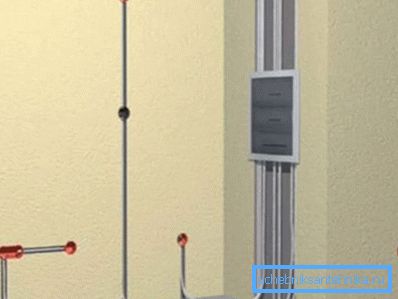

Optimálna z hľadiska pracovných stien

Na začiatok používame značky na stenách, ktoré budú položené.

Mala by dodržiavať niekoľko pravidiel:

  • Po prvé, čím menej stôp bude obsahovať, tým ľahšie bude v prípade potreby nahradiť vodiče.
  • Po druhé, plochy s dvoma alebo viacerými ohybmi potrubia by nemali byť dlhšie ako 5 metrov - z rovnakých dôvodov.
  • Maximálny uhol natočenia - 900. Ak urobíte viac ostrých ohybov, pri pokuse o vytiahnutie takmer akýkoľvek kábel bude zaseknutý.

Tip! Ohýbanie je iba tenkostenné kovové a vlnité kryty. Je lepšie spojiť hrubú oceľovú a plastovú rúrku pomocou príslušenstva, pričom dbajte na to, aby sa z vnútornej strany nevznikli žiadne ohyby, čo by mohlo spôsobiť poškodenie izolácie.

  • Aby sme počas opravy nemuseli hľadať drôty zakaždým vŕtaním viacerých otvorov v stenách, je lepšie položiť všetky vodorovné úseky na rovnakej úrovni. Alebo je to ešte jednoduchšie tým, že ich umiestnite do hrúbky podlahy.
  • Je tiež žiaduce, aby káblové kanály boli umiestnené vo vzdialenosti od vykurovacích rúrok, inak by sa ohriala vedenie v medenej rúre a káble v tenkostenných oceľových alebo mosadzných rúrach.

Strihanie stien

Po nasmerovaní hlavných línií na povrchy a zaznamenaní miesta inštalácie prepínačov / zásuviek pokračujeme v práci.

V prípade drevenej budovy bude pracovitosť malá (môžete skryť kryty pod kožou), ale v tehál alebo betónových stenách budete musieť prerezávať drážky:

  • Na začiatok robíme výrezy pre inštaláciu spojovacích boxov, zásuviek a spínačov. Musia byť dostatočne veľké na to, aby mohli tieto časti priliehať k povrchu steny.
Pracujte ako strážca steny

Venujte pozornosť! Pokyn neumožňuje zakrytie krytov rozdeľovacích blokov pod omietku alebo obloženie.

  • Potom pomocou dieru s dlátom alebo špeciálnou násypkou vytvárame kanály v stenách na kladenie potrubí.
  • V poslednej etape vyvŕtavame otvory, cez ktoré prechádza komunikácia z jednej miestnosti do druhej.

Tip! Pri práci s perforátorom alebo násypníkom musíte dodržiavať pravidlá bezpečnosti a ochrany práce. Prítomnosť plastových okuliarov a respirátor na ochranu pred prachom je povinná a zvukové izolačné slúchadlá nebudú nadbytočné.

  • Pri kladení káblov v hrúbke podlahy na guľatiny poskytujeme drážky v nosných konštrukciách, v ktorých sa položia potrubia s vodičmi.
  • Pri výbere umiestnenia takýchto štrbín sa ubezpečujeme, že prvky nie sú ovplyvnené nadmerným tlakom, t.j. umiestňujeme ich pod úroveň podlahy najmenej o 10-15 mm.

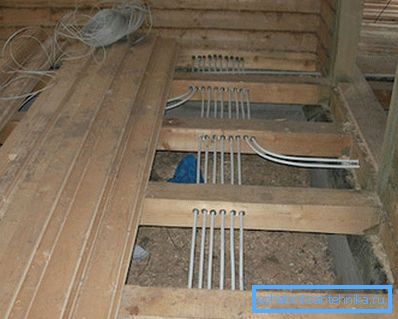

Puzdro sa otvori v otvoroch v kmeňoch

Inštalácia zariadenia

Potom postupujte do inštalácie všetkých častí nášho napájacieho zdroja:

  • Najprv nainštalujte spojovacie skrinky. Je žiaduce, aby sa kov, ale v niektorých prípadoch je dosť a lacnejšie plast - ak ich len veľkosť ich povolené umiestniť do všetkých pripojení drôtov.
  • Rovnakým spôsobom, namontujeme podrozetniki a plastové "okuliare" na inštaláciu spínačov.

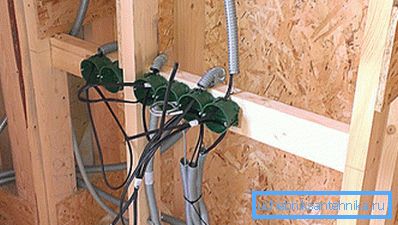

Fotografie nainštalovaných žabiek

Tip! Vo všetkých týchto zariadeniach musíte najskôr odstrániť kryt zo špeciálnych otvorov na vytvorenie drôtov.

Ďalej prejdite na kladenie potrubí. Ako sme uviedli vyššie, môžete použiť rôzne materiály, ale musia poskytovať dostatočnú mechanickú ochranu a tepelnú odolnosť. Napríklad pre oceľové rúry by mala byť hrúbka steny zvolená podľa týchto požiadaviek:

Drôtená časť, mm2 Hrúbka steny mm
meď hliník
2,5 a menej 4 alebo menej akýkoľvek
- 6 2.5
6 10 2.8
6-10 16-25 3.2
16 35-50 3.5
25-35 70 4

Pri kladení potrubia je možné použiť dve technológie:

  • V prvom prípade sa do plášťa vkladá takzvaný obruč - plastová šnúra alebo tenký oceľový drôt s vysokou elasticitou. Pomocou týchto prvkov môžeme do potrubia utiahnuť vodiče, ktoré potrebujeme.

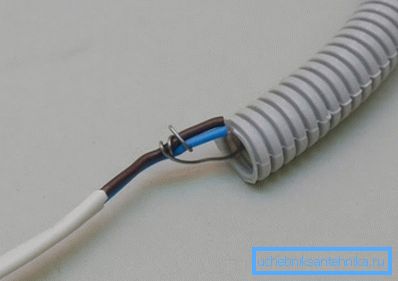

Očistite pripojeným drôtom
  • V druhom prípade je vodič ihneď položený v potrubí, čo zanecháva malý okraj na pripojení v spojovacom boxe.

Obe techniky sa dajú ľahko realizovať vlastnými rukami, pretože ich voľba je do veľkej miery určená vašimi osobnými preferenciami, ako aj špecifickou pracovnou situáciou. Avšak prvá metóda je ešte výhodnejšia, najmä ak plánujeme vykonať niekoľko drôtov rôznych prierezov.

  • Rúry s bežiacimi priečkami alebo káblami sú položené v drážkach alebo umiestnené medzi tyče obreshetki.
  • Všetky diely opravujeme pomocou svoriek na kotviacich prvkoch (pre tehly a betónové konštrukcie) alebo špeciálnych kovových sponiek (na drevo).
  • Pripojíme konce potrubia k rozvodným skrinám, ako aj k spodnej časti a základňom pre spínače.

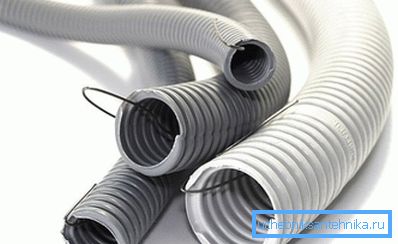

Plastové potrubia s priečkami

Tip! Ak sú vedenia namontované vo vlhkej miestnosti, všetky spojky a prípojky by mali byť utesnené, aby sa zabránilo vzniku vlhkosti a skratov.

  • Na pripojenie k panelu a meraciemu prístroju položíme samostatné potrubie.

Umiestnenie a pripojenie

Najviac časovo náročná časť práce končí.

Nemali by ste sa však oddýchnuť - budeme musieť pripájať drôty čo najdôkladnejšie ku krytom:

  • Pomocou brožúry položíme káble do potrubia, vedieme konce k rozvodným kazetám a podozetniki.
  • V prípade potreby pripájame vodiče pomocou twist alebo (čo je bezpečnejšie a pohodlnejšie) špeciálne svorkovnice. Všetky kĺby sú starostlivo izolované.

Venujte pozornosť! Pripojenie dvoch drôtov vo vnútri potrubia je prísne zakázané. Všetky kontakty by mali byť organizované iba v oblastiach, ktoré sú prístupné.

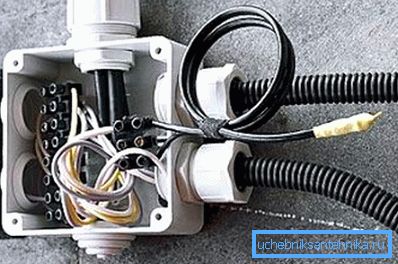

Pripojenie cez svorkovnicu
  • Pripojené vodiče sú pripojené na svorky prepínačov a zásuviek.
  • Po dokončení práce skontrolujeme izolačný odpor. Toto sa robí, aby sa zistilo, či počas inštalácie systému nebola porušená jeho integrita.

Ak sa pri vytváraní kanálov použili kovové prvky, potom je potrebné zaistiť elektrickú bezpečnosť v prípade poruchy izolácie, ale tiež stojí za pripojenie uzemňovacieho obvodu.

Dokončenie práce

Práca je ukončená pomerne jednoduchou schémou:

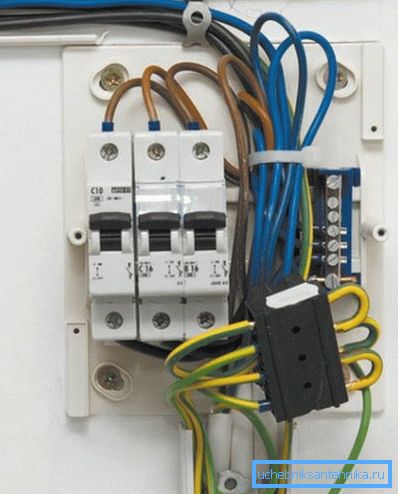

Pripojenie k ochrane cez UZO
  • Zapojenie je pripojené k distribučnému panelu cez ochranný výrez (RCD).
  • Pomocou multimeteru kontrolujeme parametre kladených káblov pri hľadaní možných zlomov, skratov a iných problémov.
  • Vykonávame skúšobné pripojenie elektrických zariadení k zásuvkám, skontrolujte prepínače.

Ak je všetko v poriadku, pokračujte v dokončovacích prácach:

  • Rám s kladenými rúrkami obkladové dosky alebo giprokom.
  • Drážky sú omietnuté cementovou maltou, po ktorej je vysušená, steny sú omietnuté.

Venujte pozornosť! V obidvoch prípadoch by mali byť vstupné krabice voľne prístupné na účely auditu a opravy.

  • Na zásuvky a spínače klademe dekoratívne taniere.
  • Naplňte podlahu čalúnenými puzdrami cementovým pieskom.

Takéto zariadenie je možné začať používať ešte pred ukončením dokončovania, pretože potrubia spoľahlivo chránia elektrické drôty pred akýmikoľvek nárazmi.

záver

Inštalácia elektrického vedenia v oceľových rúrach, ako aj použitie vlnitých puzdier vyrobených z technopolymérov na usporiadanie komunikácií nám umožňujú vyriešiť najširšiu škálu úloh. Použitím tejto techniky budeme nielen chrániť vodiče pred mechanickým poškodením a steny konštrukcie z možného zapaľovania, ale tiež podstatne uľahčia náš život počas opravy alebo modifikácie vedenia.

Video v tomto článku vám pomôže naučiť sa základy inštalácie takýchto systémov, aby si ich mohli začiatočníci starostlivo preštudovať.
