Objem vody v potrubí a vo vykurovacom systéme ako celku:

Otázka, ako vypočítať objem vody v potrubí, vzniká pri navrhovaní rôznych systémov založených na potrubí. Vypočítajte napríklad približný obsah vody potrebný pri plánovaní samostatného vykurovacieho systému.

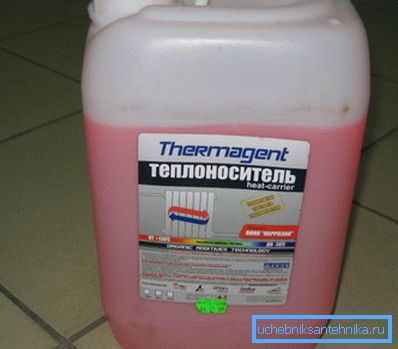

Keď je autonómne vykurovanie v dedinskom dome takmer pripravené, musíte začať výpočty, aby ste mali presné údaje potrebné na výber priemeru rúr a zodpovedajúceho modelu hydroakumulátora. Opäť je nemožné bez správneho výpočtu objemu tekutiny v potrubí, ak potrebujete pridať nemrznúcu kvapalinu alebo úplne naplniť systém nemrznúcou kvapalinou.

Potreba správneho započítania vody v systéme vykurovania

Otázkou je, že je objem vody v metre potrubia taký dôležitý, ak je možné nalievať kvapalinu do systému, až kým nie je naplnená až na veľmi krk?

Ukazuje sa, že potreba presných výpočtov je zrejmá. Navyše objem sa v niektorých prípadoch bude musieť počítať nielen v potrubiach, ale aj vo vykurovacích radiátoroch. Napríklad pri navrhovaní vykurovacieho systému musíte mať k dispozícii presné informácie o množstve chladiacej kvapaliny, aby ste si vybrali kotol s príslušnými parametrami výkonu.

Ďalším dôvodom pre správne výpočty je použitie čerpacieho zariadenia. V takomto prípade je potrebné poznať množstvo prepravovaného média v takej miere kubických metrov za určitú časovú jednotku.

Ak viete správne množstvo vody v rôznych rúrach, môžete si vybrať nielen príslušné rozmery potrubia, ale aj požadovanú kapacitu čerpadla.

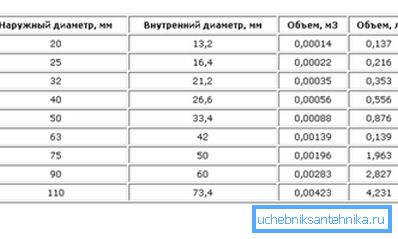

Výpočet obsahu chladiacej kvapaliny v potrubí

Napriek skutočnosti, že môžete použiť kalkulačku objemu vody v potrubí, je lepšie vykonať takéto výpočty sami (prečítajte si aj článok Priemer polypropylénových rúrok: všetko, čo potrebujete vedieť pre začiatočníkov).

Faktom je, že automatizované výpočty sa vykonávajú pomocou spriemerovaných algoritmov, zatiaľ čo ak sa započítate sami, môžete brať do úvahy konfiguračné vlastnosti potrubia a iné nuansy, ktoré online kalkulačka nemôže brať do úvahy.

• Pred vypočítaním objemu vody v potrubí musíte pochopiť, že vnútorný priestor v inštalačnom systéme je valec veľkej dĺžky.
• Keď vieme, že musíme vypočítať, aký veľký je cylindr, aplikujeme vzorec známy z lekcií fyziky: V = * R * * H, kde:

V je objem valca;

? - 3,14 (pi číslo);

R je polomer;

H - výška.

• Iný vzorec bude užitočný, ak poznáte oblasť základne valca: V = S * H, kde S je plocha základne a H je výška.

Dôležité: Zastupovanie potrubia vo forme predĺženého valca si musíte uvedomiť, že H nebude výška, ale dĺžka potrubia, ktorej kapacita v litroch by sa mala vypočítať.

Výpočet obsahu chladiaceho média nielen v potrubí, ale aj v systéme ako celku

Otázka, ako vypočítať vnútorný objem potrubia oddelene od vykurovacieho systému, zriedka stojí za to. Častejšie je potrebné vykonať výpočet, ktorý zohľadňuje vykurovacie články kotla a expanznú nádrž, ak je to v používanom systéme.

Návod na výpočet v tomto prípade je nasledovný:

• V počiatočnej fáze merame dĺžku potrubia bez zohľadnenia hydroakumulátora (batérií). Keď sme rozhodli o dĺžke, zvážime objem podľa vzorca V =? * R? * H, kde "H" bude dĺžka, ktorú sme predtým namerali.

Samozrejme, výsledné číslo bude približné, ale rozdiel v nominálnom a pracovnom objeme systému môže byť kompenzovaný po naplnení chladiacej kvapaliny.

• V ďalšom štádiu zvážime, aký veľký je vykurovací radiátor.

Nie je žiadnym tajomstvom, že batérie rôznych veľkostí môžu byť použité na jednom stavenisku, čo je vysvetlené rôznymi parametrami priestoru. Preto sa výpočet neuskutočňuje na radiátore ako celku, ale na každom jednotlivom úseku.

Táto metóda je relevantná pre liatinové a hliníkové radiátory, ktoré sú zvyčajne rozdelené na rezy. Na vyplnenie každej časti spravidla potrebujete najmenej 1,5 a nie viac ako 2 litre.

Ak plánujete inštalovať bimetalové alebo oceľové batérie s vlastnými rukami, pozeráme sa na parametre balenia alebo na samotný výrobok.

• Kapacita iných zariadení, vrátane vykurovacieho kotla a nádrže na zeleninu, sa určuje podľa pasových údajov alebo označení vytlačených na puzdre.

Ak neexistuje sprievodná dokumentácia expanznej nádrže, môžete túto nádobu naplniť vodou a potom vypustiť celý obsah do meracej nádoby a určiť tak objem.

Dôležité: Pri výpočte množstva chladiaceho média v systéme vykurovania je potrebné vziať do úvahy materiál, z ktorého sú rúry vyrobené. Napríklad steny oceľových výrobkov sú o niekoľko rádovo tenčí ako steny polypropylénových analógov s zdanlivo rovnakým priemerom.

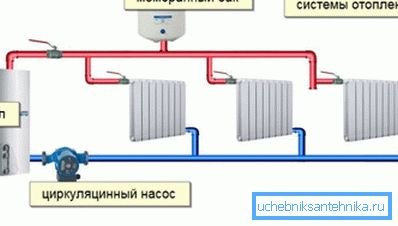

Konštrukčné vlastnosti uzavretých vykurovacích systémov

Bezodkladne konštatujeme, že pokyny na vykonanie výpočtov sú relevantné len vo vzťahu k vykurovacím zariadeniam uzavretého typu. Napokon, v uzavretých systémoch je množstvo chladiacej kvapaliny charakterizované konzistenciou.

Aby sme pochopili, ako sa voda správa v uzavretých štruktúrach a prečo boli predtým navrhnuté výpočtové schémy potrebné, zvážte zariadenie najbežnejších modifikácií autonómneho vykurovania.

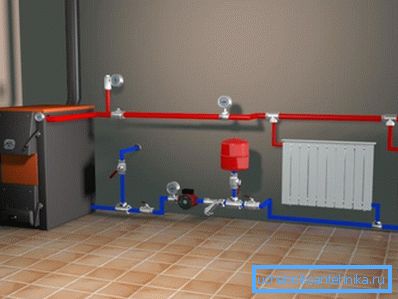

Autonómny systém vykurovania sa považuje za uzavretý v prípade, že množstvo chladiacej kvapaliny zostane nezmenené a je poháňané obehovým čerpadlom. Takáto úprava vykurovania je spravidla absolútne hermetická a chladiaca kvapalina nie je v kontakte s prostredím. Tlak vody v mixéri sa mení v dôsledku tepelnej rozťažnosti, ale je kompenzovaný expanznou nádobou, ktorá je inštalovaná samostatne.

Väčšina moderných plynových vykurovacích kotlov je však vybavená integrovanými expanznými nádržami, čo značne zjednodušuje návrh a montáž systému ako celku. V takomto prípade nie je odčítanie objemu nádrže oddelené, pretože požadované množstvo chladiacej kvapaliny je uvedené v pasovej dokumentácii vykurovacieho kotla.

záver

Teraz vieme, ako správne vypočítať množstvo chladiacej kvapaliny v systéme vykurovania a urobiť tak, aby prevádzkové náklady tohto systému boli prijateľné. Existujú nejaké otázky, ktoré potrebujú objasnenie (pozri aj článok Výpočet priemeru rúry na vykurovanie je dôležitou etapou v návrhu vykurovacieho systému).

V tomto prípade sa pozrite na video v tomto článku.
