Kapacita vodovodného potrubia

Predtým, ako hovoríme o tom, akú kapacitu potrubia, v závislosti od priemeru a ďalších parametrov, pochopíme, čo tento koncept vo všeobecnosti znamená. Keď už hovoríme o suchých definíciách, je to schopnosť preskočiť určité množstvo tekutiny v pevne stanovenom časovom období. V našom prípade to znamená, koľko litrov vody môže prejsť systémom za 1 minútu.

Ako môžem vypočítať

Možnosti ako vypočítať kapacitu potrubia v okamihu, keď je niekoľko. Použitie matematických vzorcov, prijímanie údajov zo špecializovaných tabuliek a využitie internetových programov (prečítajte si aj článok Populárne metódy pripojenia potrubí - podrobný prehľad).

Ale v každom prípade budete potrebovať pôvodné údaje.

• Minimálne musíte vedieť aspoň približne dĺžku trate, čím dlhší je trať, tým väčší je priemer systému.

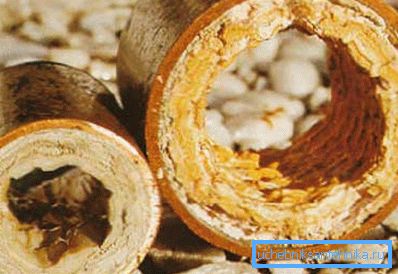

• Rovnako dôležité je aj materiál, z ktorého je systém vyrobený.. Oceľové potrubia, ktoré boli v minulosti bežné, majú veľkú odolnosť a takéto systémy sú náchylné k nadmernému rastu, čo má za následok, že priemer sa časom znižuje. Polymérne materiály sú progresívnejšie a praktickejšie, plast sa na plasty neprestáva a hladký povrch nespôsobuje rušenie.

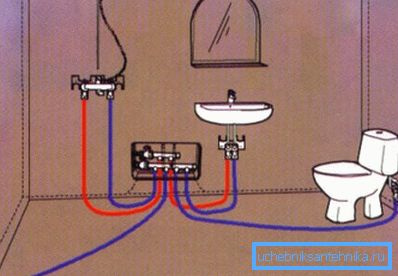

• Pri výpočte kapacity potrubia je dôležité poznať počet bodov spotreby vody a treba zvážiť, koľko z nich je teoreticky možné súčasne zahrnúť. Koniec koncov, veľmi málo ľudí sa môže správať ako situácia, keď pri zapnutí vody v kuchyni automaticky zmizne na iných miestach.

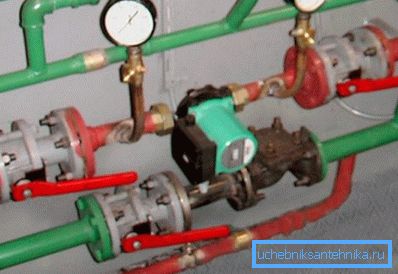

• Môžete tiež pridať priemerný tlak vo vodovodnom systéme na povinný zoznam údajov.

Dôležité: nie menej dôležité je zhoda s inštalačným systémom. Napriek tomu, ak sa nedodrží uhol sklonu alebo nadmerný počet závitov a uzamykacích mechanizmov, náklady na energiu sa zvýšia a výkon sa zníži.

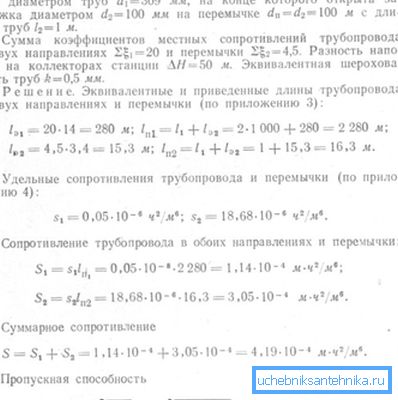

Hneď povedzme, že výpočet priepustnosti vodovodu pomocou matematických vzorcov je pomerne zložitá úloha. Ak chcete získať presné hodnoty, je potrebné mať hlboké odborné vedomosti, navyše údaje potrebné na výpočet v každom prípade budú musieť byť prevzaté zo špeciálnych tabuliek. Pre zrozumiteľnosť, na nižšie uvedenej fotografii uvádzame príklad riešenia podobného problému.

Bola vyvinutá celá séria tabuliek, ktoré obsahujú dostatočne presné údaje o objeme tekutiny schopnej prejsť za jednotku času, napríklad tabuľky Shevelev. V týchto materiáloch sa dá nájsť nielen údaje o oceľových systémoch, ale aj výpočty na všetkých existujúcich materiáloch, z ktorých je možné namontovať vodovod.

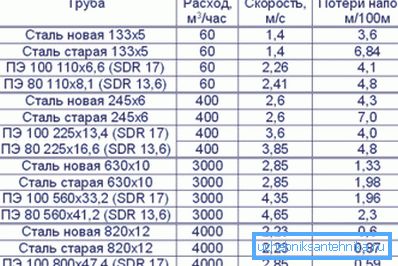

Predovšetkým ide o všetky typy polymérov, neželezných kovov, skla a dokonca azbestocementu. Nižšie uvedená fotografia zobrazuje príklad takejto tabuľky.

Ale v našom progresívnom veku sú najdostupnejšie tie špeciálne programy na internete, to sú tzv. Online kalkulačky. Sú zostavené tak, že každá osoba by mohla bez toho, aby sa snažila rýchlo získať informácie, ktoré sú pre ňu zaujímavé. Pokyn vyžaduje len ruky na vykonanie špecifikovaných vlastností a okamžite dostanete presný výsledok.

Tip: Môžete to urobiť ešte jednoduchšie, teraz už v takmer bežnom obchode so železiarom, za predpokladu, že si kúpite materiály z nich, s radosťou urobíte výpočet nosnosti potrubia.

Ako vybrať správny priemer

Priemer dodávky vody sa považuje za jednu z hlavných charakteristík, pretože nie je možné vypočítať kapacitu potrubia, aby sa zabezpečila normálna prevádzka systému bez týchto údajov. Systém môžete namontovať z ľubovoľného materiálu, ale hlavným ukazovateľom bude stále priemer.

Ak sa snažíte šetriť peniaze, vezmeme si potrubia menšieho priemeru, potom pri ich prechode kvapalina spôsobí turbulenciu v jazyku profesionálnych turbulencií. Tento jav je charakteristický malými vibráciami a zvýšeným hlukom. V dôsledku toho sa rýchlo zlyhajú spojovacie prvky systému a samotné potrubia.

Priemerná hodnota rýchlosti vody v systéme, ktorá sa berie do úvahy pri výpočte, je približne 2 metre za sekundu. Okrem toho, ako už bolo spomenuté vyššie, dĺžka inštalačného systému je veľmi dôležitá.

Závislosť priemeru dĺžky

• Pod podmienkou stabilného tlaku v mestskom vodovodnom systéme je pre inštaláciu trate s dĺžkou 10 m dostatočný priemer 20 mm. Navyše v súkromnej stavbe s primeraným počtom bodov spotreby vody je táto časť považovaná za optimálnu.
• Pre trať, ktorej veľkosť môže dosiahnuť dvadsať metrov, sa už odporúča použiť prierez 25 mm.
• Systémy s dĺžkou od 30 do 50 m vyžadujú použitie rúr s prierezom 32 mm.
• Systémy s vnútorným prierezom 50 mm sa používajú pre vodné potrubia od 50 do 200 m.
• Rúry s prierezom 100 mm sa používajú na kladenie diaľnic v súkromnom sektore alebo na napájanie distribučného systému viacpodlažných budov.

Je tiež dôležité brať do úvahy počet súčasne pracujúcich bodov, ale domnievame sa, že až 5 litrov vody za minútu môže prechádzať jedným kohútom v dome. Z tejto hodnoty je potrebné vypočítať spotrebu domu alebo bytu.

Existuje veľa rôznych požiadaviek na spotrebu vody v dome, ale ak je počet obyvateľov malý, potom môže byť výpočet spotreby vody výrazne zjednodušený.

Pár slov o dimenzii

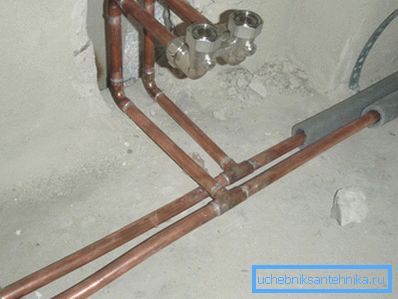

Priemer vodovodných konštrukcií môže byť označený rôznymi hodnotami. Ľudia ďaleko od hygienických podmienok sa používajú na meranie všetkého s tradičným metrickým systémom v milimetroch, centimetroch alebo metroch. Ale odborníci často charakterizujú prierez potrubia v palcoch, vždy sa meria iba milimetre medené a hliníkové výrobky.

Nebudeme ísť do pôvodu tejto klasifikácie, povieme len, že 1 palec sa považuje za rovný 25,4 mm. V dokumentácii môžu byť označené citátmi, takže 1 = 25,4 mm. Stredné časti sú tradične označované zlomkami, napríklad 1/2 - pol palca (12,7 mm) alebo 3/4 - tri štvrtiny palca (19 mm).

Video v tomto článku zobrazuje príklady výpočtov.

záver

Cena niektorých typov potrubí môže byť pomerne vysoká, ale vôbec nie je potrebné šetriť na kvalitu. Ak správne vykonáte výpočet kapacity potrubia, potom môžete namontovať systém s prípustným prierezom za primerané peniaze (pozrite aj článok Potrubné spojenie: potrubia a oceľové konštrukcie).
