Do-it-yourself azbestové rúrkové základy: ako ich vypočítať

V mnohých prípadoch je základňa stĺpika ideálnym základom pre výstavbu malého domu, kúpeľa alebo altánu. Pri vyťahovaní, zmrazovaní pôdy nie je inštalácia závesného pásového podkladu účelná a drahá.

Ale dobre zavedené piliere odolávajú akýmkoľvek skúškam, vytvárajú spoľahlivú a odolnú platformu pre stavbu. Jednou z úspešných možností je azbestové rúrky pre nadáciu, ktoré majú veľa pozitívnych vlastností.

Odrody azbestocementových rúr

Na výrobu štandardných rúr je 85% portlandského cementu, 15% azbestu a vody.

Podľa vymenovania je možné ich rozdeliť do dvoch kategórií.

1. Beztlakové analógie. Výrobky sú určené na prepravu látok bez tlaku v hotovom systéme. Takéto potrubia sa častejšie používajú na ventilačné siete a podobné komunikácie. Označené písmená BNT. (Pozri tiež článok Výfukové trubicové články.)
2. Tlakové výrobky. Výrobok je oveľa silnejší, pretože musí odolávať tlaku od 6 do 9 atmosfér. Majú štítok WT.

Venujte pozornosť! Pokiaľ ide o cenu, cena tlakových potrubí je vyššia, ale nie je potrebné zvoliť tento typ. Pre konštrukciu nadácie sú vhodné beztlakové analógy rúr s priemerom 150/250 mm. V tomto prípade hrá dôležitú úlohu pevnosť, pretože hlavné zaťaženie bude znášať betón.

Materiálne výhody

1. Azbestové rúry plnené cementom tvoria pevnú monolitickú štruktúru.
2. Kompetentne namontovaný systém má vysoký stupeň mrazuvzdornosti.
3. Agresívne médiá sa tento materiál nebojí.
4. Vonkajší povrch je hladký a čistý.
5. Pri odlievaní betónovej zmesi nedochádza k deformácii debnenia.
6. Charakteristickou vlastnosťou ruberoidného debnenia je zvýšená tuhosť.

Požadované výpočty

Pre rôzne regióny existujú vlastné špecifické konštrukčné štandardy.

hĺbka

Čím chladnejšie sú zimy a čím hlbšie je klíma, tým hlbšie sa hromadí hromady. Hlavná vec je, že vstupujú asi o 15 cm pod úroveň zmrazovania pôdy.

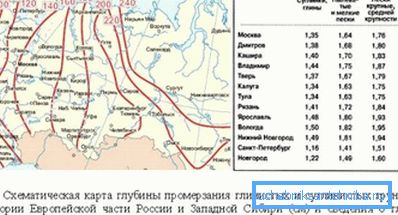

Tu je približná hĺbka permafrostu pre niektoré oblasti.

1. V najsevernejších oblastiach (od Vorkuta a Salekharda po Novosibirsk) pôda zmrzne na 220-240 cm.
2. V Perme, Čeljabinsku, Jekaterinburgu, Orenburgu, Ufa je hĺbka o niečo menšia - od 180 do 190 cm.
3. V Samare a Urale je hĺbka asi 160 cm.
4. Na úrovni Moskvy, Kostromy, Saratov, Penza a Tver sú hromady pilotované minimálne 140-150 cm.
5. Kursk, Volgograd, Pskov a Astrachán sú pozoruhodné pre teplejšie zimy. Tu zmrazenie príde na úroveň 110-120 cm.
6. Dokonca aj teplejšie v Rostove, Krasnodar, Nalchik. Piloty sú poháňané v rozmedzí 60-80 cm.

Venujte pozornosť! Zobrazuje maximálnu hĺbku permafrostu pozorovanú v najchladnejších a najmenej zasnežených zimách. Ak je trvalé snehové pokrytie, základňa vlasov už nebude trpieť, pretože pôda bude zmrznutá do menšej hĺbky.

Výpočet potrubia

Pred začatím výstavby je potrebné urobiť ešte ďalšie výpočty. Preto nadzemná časť rúrky vyčnieva 30-35 cm nad zemou, ale ak sa pozoruje časté zaplavenie, odporúča sa zvýšiť túto hodnotu.

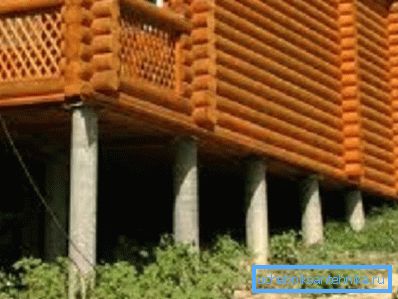

Pokiaľ ide o priemer, štandardné stĺpové základy azbestových rúrok s priemerom 25 až 30 centimetrov je vhodné pre zrubový dom. Pod terasou alebo altánok stĺpiky s hrúbkou 10 cm.

Základňa zaťaženia

Je zrejmé, že hromady musia odolávať hmotnosti konštrukcie s dobrým okrajom.

Nižšie sú uvedené stručné informácie o špecifickej hmotnosti základných stavebných materiálov.

1. Tehla (tis. Kusov) - 3500/3700 ​​kg.
2. Ihličnatý les odrôd okrúhly (m3) - 450-750 kg.
3. Rezané drevo (m3) - 600 kg (ihličnaté), 850 kg (listnaté).
4. Piesok (m3) - 1500 - 1650 kg.
5. Drvený kameň (m3) - 1400/1800 kg.
6. Pražec (ks) - 75 kg.
7. Izolácia (mini vlna, plsť) - 100-250 kg.

Piliere sú inštalované v rohoch budovy, v priesečníku nosných stien a pozdĺž obvodu, v prírastkoch metra.

Výstavba základne azbestocementových stĺpov

Na základe vyššie uvedených faktorov sa počíta počet potrubí potrebných na prácu. Je potrebné vypočítať približnú hmotnosť budúcej budovy, jej veľkosť a zistiť hĺbku zamrznutia pôdy vo vašej oblasti. Iba potom môžete kúpiť materiály a začať pracovať.

Prípravné práce

1. Spočiatku je toto územie označené. Je nainštalovaný trim, potom je reťazec vytiahnutý. Kolíky sú umiestnené v priesečníkoch šnúr, označia umiestnenie vrtov pre hromady.
2. Po inštalácii kolíkov sa odporúča odstrániť povraz. Potom nebude nič zasahovať do vŕtania vrtov.

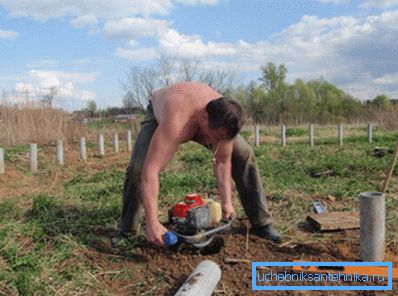

1. Vŕtané vrty sú vyvŕtané. Pokyn odporúča používať záhradné vŕtačky alebo TISE. Ak je to možné, použite špeciálne zariadenie, stojí za to.
2. Hĺbka vŕtania závisí od hĺbky prenikania mrazom, plus rezervy v rozmedzí 15-20 cm. Priemer jamky by sa mal zhodovať s priemerom rúrky.
3. V spodnej časti jamy je vytvorené rozšírenie. Je vhodné použiť vŕtačku TISE alebo bajonetovú lopatu.

1. Zlomky rúr s predbežne vypočítanou dĺžkou sú rezané.

Venujte pozornosť! Odporúča sa umiestniť odpadkové vrecia na spodné konce potrubia a zaistiť ich pomocou potrubia. Balík by nemal byť pevne napnutý pozdĺž dna, pretože pri vytváraní expanzie slúži ako bariéra medzi zemou a betónom. Zvlášť je to žiaduce, ak je podzemná voda vysoká a voda sa nachádza na dne studne.

1. Výstužná klietka je vytvorená zo štyroch kovových tyčí. Konštrukcia je spojená drôtom. Na spodnej časti lišty musíte ohýbať písmeno L a tvoriť pätu.
2. Je pripravený čap, kotva pre zväzok s spodným páskom. Pre pilótnu nie je potrebné, stačí, aby bola výstuž nad stĺpikom.

Inštalácia potrubia

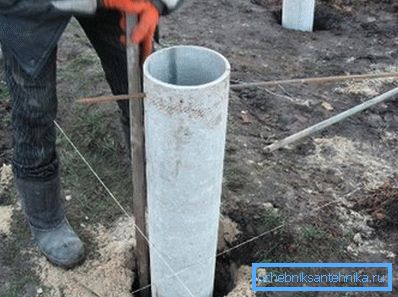

1. V studni je inštalovaná azbestová rúra.
2. Ak chcete vytvoriť rozširovanie nižšie, malá časť betónového roztoku sa naleje do potrubia. V rovnakej dobe je rúrka mierne zdvihnutá a spustená tak, aby zmes vyplnila a pripojený vak vytvoril roztiahnutý koniec.
3. Riešenie je šľahané lopatkou alebo výstužnou tyčou, potom je stĺpik pevne pritlačený, pričom sa uistite, že je čo najviac tesné na dno studne.
4. Prvá a následná rúrka sa vkladajú na rovnakú úroveň, kontrolujú úroveň a preťahujú sa pomocou povrazu. Aby sa zabránilo hlbšiemu ponoreniu stĺpca než je vypočítaná, je klip vytvorený z dvoch dlhých a jedného krátkeho pruhu v tvare písmena P. Konce sú utiahnuté lanom.
5. Ak hromady stále vystupujú v rôznych výškach nad zemou, môžu sa na konci práce vystrihnúť na rovnakú úroveň.

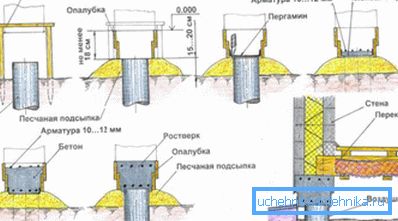

1. Rám vyrobený z výstuže sa vloží do debnenia z potrubia. Pre stĺpcovú základňu s páskou dreva by mal rám stáť mierne pod okrajom rúry. Pod základňovým rámom pilóta-rostrum opustite vyčnievajúci koniec.

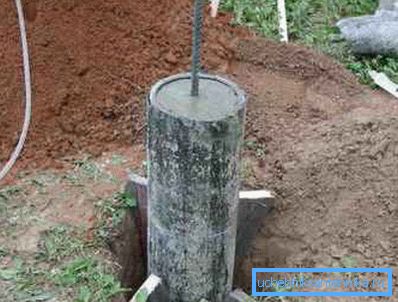

2. Betón sa naleje a vložka sa vloží. Na zrenie betónu je vrstva rúry pokrytá fóliou.

záver

Je celkom možné vytvoriť spoľahlivý základ nezávisle od lacného a trvanlivého materiálu. Ušetríte čas aj peniaze a budúci dom alebo kúpeľ nájde hodný základ.

Viac informácií nájdete vo videu v tomto článku, kde je proces jasne prezentovaný.
