Čo je rúrkový palcový a palcový závit

Pri určení priemerov rúrok, ktoré sa používajú palce, sa okrem toho rozmery potrubia odlišujú od bežných. Často je to pre začiatočníkov mätúce. Ďalej uvažujeme, čo tvorí tento systém počítania, ako sa to prevádza do milimetrov a aké je palce.

Všeobecné informácie

Inch je jednotkou merania, ktorá existuje už stovky rokov. Okrem toho sa počas tejto doby menila viac ako raz.

Napríklad nasledujúce typy tejto jednotky merania:

• Viedeň - 26,3 mm;
• Španielsky (pulgada) - 23,2 mm;
• Mexičan - 23,3 mm.

Musím povedať, že tento zoznam môže pokračovať aj nekonečne, napríklad v každej germánskej krajine existovala jeho vlastná merná jednotka:

• bavorský;
• Saxon;
• pruská;
• Badenskaya atď.

Podobné opatrenia existovali aj v Číne a Japonsku. Napríklad čínsky ekvivalent bol 33,3 mm. Dňa 20. mája 1875 bol však vo Francúzsku podpísaný Medzinárodný dohovor o metrológii. Cieľom tejto zmluvy bolo zabezpečiť jednotnosť medzinárodných metrologických štandardov.

Dôležitou poznámkou tejto zmluvy bola uznanie neadekvátnej jednotky, ktorá nemá nič spoločné s existujúcim systémom metrík. Navyše OIML odporučil čo najskôr odstrániť tento výpočet z obehu tam, kde bol ešte použitý.

Toto odporúčanie dodržiavali všetky krajiny s výnimkou Spojených štátov, kde táto jednotka zostala miestnou meracou jednotkou. To sťažilo dodržiavanie požiadaviek OIML vo zvyšku sveta.

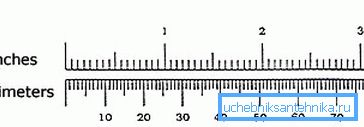

Takže čo je táto jednotka merania a ako ju vyjadriť v našich bežných jednotkách merania? V súčasnej dobe, keď sa odvolávame na tento termín, anglická miera dĺžky je implikovaná. Treba poznamenať, že sa tiež niekoľkokrát zmenilo, od 58. rokov minulého storočia to bolo 25,4 mm.

Nazýva sa to "palce" a jeho spoločné znamienko je úvodzovka. Napríklad 15 znamená 15 palcov, t.j. 38,1 cm

Obsahuje počet rúrok v palcoch

Prevod na metrický systém merania

Ak výrobca špecifikuje priemer potrubia 1 palec, potom sa pri meraní zistí, že výsledok nie je 25,4 mm. Tu začína zmätok domácich remeselníkov.

Ak vezmeme do úvahy technické charakteristiky takéhoto výrobku, ukáže sa, že jeho prierez sa rovná 33,249 mm. Faktom je, že pri určení potrubia v palcoch sa rozumie jeho vonkajší priemer, zatiaľ čo vnútorný priemer zodpovedá 22,4 mm.

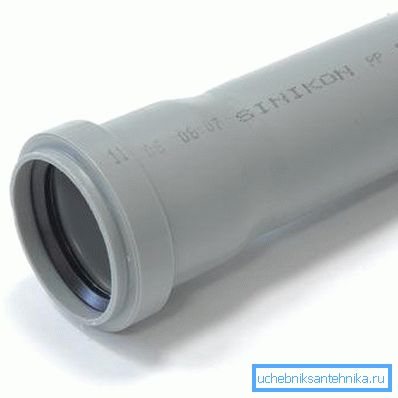

Samozrejme, táto hodnota je do určitej miery podmienená, pretože výrobky majú rôzne hrúbky steny, resp. Pomer ich priemerov môže byť odlišný. V tejto veci však stále existuje určitá jednotnosť. Preto ak konvertujete palcové palce na centimetre, rúrka 2 má vnútorný priemer ~ 5 cm a vonkajší priemer 6 cm.

Treba však mať na pamäti pri prepočte 2 palce na cm - v skutočnosti je pravdepodobné, že potrubie nebude mať prierez 66,4 cm. Okrem toho pri výrobkoch vyrobených z rôznych materiálov môže byť prierez v metrickom systéme odlišný kvôli rozdielu v hrúbke ich stien.

Preto, aby sa nezmieňali merania, je lepšie používať údaje z tabuliek GOST. Ďalej uvádzame štandardný priemer rúr v palcoch a milimetroch:

Tip! Ak nie je k dispozícii žiadna referenčná literatúra, môže byť prierez rúrkovitého výrobku meraný pomocou kalibru, a tak získať metrickú hodnotu.

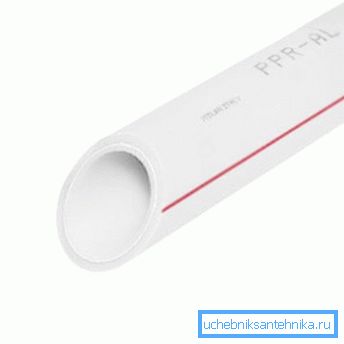

Takže 1 palcová rúrka v centimetroch môže mať prierez 3.2 a 3.35. Pri veľkých potrubných produktoch môže byť beh väčší.

Samozrejme, ak je potrubie namontované z rovnakých častí, nevznikajú žiadne problémy. Ale ak dizajn je kombinovaný s dielmi vyrobenými z rôznych materiálov, napríklad oceľ + plast, potom pre ich správny výber je potrebné požiadať o informácie do tabuľky. V referenčnej literatúre nájdete priemery rôznych druhov rúr.

Tip! Pri kladení domácich potrubí pre domácnosť (vodovodné a plynovodné potrubia) je najbežnejšie používaná rúra 1 1 - 4 palce, 2 "a 3/4.

Inch závit

Často sa hovorí o palcovom palcovom kalkulu, čo znamená, že v porovnaní s metrickou metódou má rúrkový (valcový) závit, ktorý má množstvo funkcií. Zvyčajne sa rozrezáva na výrobky z kovových rúrok, ako aj plastové tvarovky pre potrubia určené pre rozvodné potrubia.

Musím povedať, že pri inštalácii potrubia závitom (spravidla potrubie 1-2 palce - 6 "), znalosť vlákna bude tiež užitočná.

Jeho hlavnými charakteristikami sú nasledujúce parametre:

• krok - vzdialenosť medzi závitmi rezu. Povinná požiadavka na krok - konzistencia celej závitovej časti.
• Vonkajší priemer - je vzdialenosť medzi dvoma hornými protiľahlými bodmi, t.j. umiestnený na hrebeňoch otočení.
• Vnútorný priemer - odlišuje sa od vonkajšieho, pretože vzdialenosť sa meria nie od hornej, ale od spodných bodov závitov.
• Výška profilu - rozdiel medzi vonkajším a vnútorným priemerom.

Prirodzene, všetky tieto parametre sú špecifikované v palcoch a nie v milimetroch. Nie je to však jediný prvok tohto vlákna.

Okrem toho sa líši od metriky týmito parametrami:

• Tvar hrebeňa cievky. Inch rezanie má "ostrý" profil, na rozdiel od metrického.
• Parametre metrického vlákna sú v milimetroch.

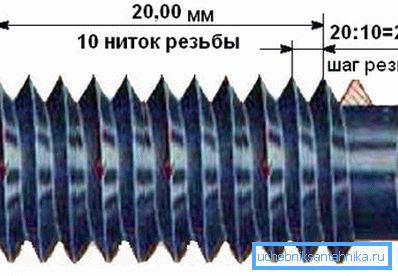

• Valcová rezná krivka sa meria v závitoch, t.j. počet závitov (drážok) umiestnených na segmente 1 ". V domácich potrubiach sa používa závit s takým rozstupom:

• 11 vlákien - zodpovedá metrickému kroku 2,31 mm;
• 14 závitov - zodpovedá metrickému kroku 1,8 mm.

V niektorých prípadoch môže byť pri inštalácii alebo oprave potrubia potrebné merať parametre vlákien. Robte to sami, nie je absolútne ťažké, jediná vec, ktorú potrebujete, je špeciálny nástroj.

Venujte pozornosť! Najčastejšie je vonkajší priemer rezu rovný prierezu potrubia.

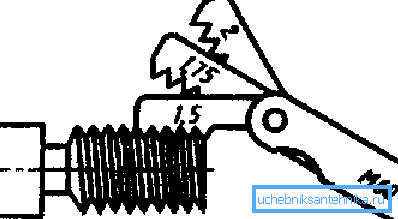

Vonkajší priemer je možné nájsť pomocou kalibra. Na určenie rozstupu oblúkov sa obyčajne používa meradlo - nástroj vo forme súboru súborov.

Pokyny pre prácu s ním sú veľmi jednoduché:

• Súbory sú pripojené k vláknu.
• Ak sa zuby dosky zhodujú so závitom, musíte vidieť, akú hodnotu je uvedená na štítku, bude to krok zákrutov v milimetroch. Cena takého nástroja je dosť cenovo dostupná, takže si každý domáci majster môže dovoliť.

Tu možno všetky vlastnosti priemeru potrubia a potrubia vlákna.

záver

Inch je nepresné označenie priemeru rúrky, pretože sa môže líšiť v závislosti od typu rúrkového výrobku. Preto, ak chcete získať presnú hodnotu, mali by ste odkazovať na referenčnú literatúru pre informáciu alebo použiť meracie prístroje.

Z videa v tomto článku môžete získať viac informácií o tejto téme.
