Aký by mal byť sklon kanalizácie

Na zabezpečenie normálnej likvidácie odpadových vôd musí byť sklon kanalizačného systému na 1 meter podľa SNiP 2.04.01-85 * 2 cm, ale tieto normy platia pre tesnenie s priemerom 100 mm. Okrem toho, aby sa optimalizovalo odstránenie všetkého tuhého odpadu a aby sa maximalizoval výskyt upchávok, mal by sa dodržať určitý poriadok pre otáčky a prechody od stúpania k zvislej rovine.

Toto bude prerokované nižšie, to znamená, že budeme sa pozerať na pravidlá pre kladenie vonkajších a vnútorných kanalizačných systémov v súkromnom dome a / alebo byte, a tiež ukážeme video v tomto článku.

Ukladanie kanalizačných potrubí

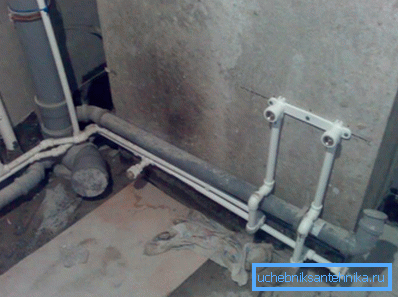

Nuansy vnútorného usporiadania

Poznámka. V byte a v súkromnom dome odporúčame používať plastové rúry s priemerom 50 mm a 100 mm pre vnútorné rozvody. Väčšia časť sa používa iba na toalety, zatiaľ čo ostatné hygienické zariadenia potrebujú rúry 50 mm. Okrem toho sa pre práčky a umývačky riadu používa priemer 32 mm.

• V byte viacúrovňovej budovy má odpadový kanalizačný systém minimálny priestor, ale sklon vnútornej kanalizácie musí spĺňať hygienické normy a pravidlá., uvedené v SNiP 2.04.01-85 * a vidíte také čísla na schematickom obrázku s podpisom Optimal bias.
• V apartmánoch je toaleta zvyčajne pripojená priamo k odpalisku., ktorý je umiestnený na stúpačke, ale niekedy (najmä na prvých podlažiach) je potrebné inštalovať spätný ventil. V takýchto prípadoch budete musieť presmerovať 100 mm potrubie vodorovne pre vloženie ventilu, takže by ste nemali zabúdať na sklon 20 mm, hoci je zaisťovacie zariadenie nastavené na úroveň v striktne vodorovnej polohe.
• Pre rúry s priemerom 50 mm je sklon 3 cm na lineárny meter, ale v krátkych úsekoch sa môže zvýšiť, pretože v tomto prípade nie je tučený odpad. Jediným systémom kanalizácie v byte bez sklonu je 32-milimetrová kanalizácia pre umývanie a / alebo práčku - tam je nútená voda, ktorá prichádza, a preto stupeň lietadla nie je rozhodujúci.
• V súkromnom dome môžu byť kanalizačné cesty viac ako 4 metre, preto by mali byť vybavené revíziami, aby sa zabránilo možným zablokovaniam.. Okrem toho by sa malo vyhnúť otočenie 90? - na tento účel je najlepšie použiť dve rohové tvarovky s veľkosťou 45 °. Otočiť 90? Je optimálna len pre stúpačky pri pohybe do horizontálnej roviny. Taktiež otočné kovania pre 90? relevantné v byte pre potrubia 50 mm a 32 mm - existujú krátke vzdialenosti, a preto je možnosť zablokovania minimálna.

Vonkajšie vedenie

Teraz prejdime na usporiadanie na dvore, kde je maximálny sklon vonkajšej kanalizácie presne rovnaký ako v miestnosti a priamo závisí od priemeru rúr. Pre súkromné ​​použitie sa spravidla použije prierez 100 mm a 150 mm, čo znamená, že optimálny sklon bude 2,0 cm a 0,8 cm a maximálne 2,5 cm a 1,3 cm. Treba pamätať na to, že cena materiálu tu nemá žiadnu hodnotu.

Poznámka. Kvalita inštalácie komunikácie závisí od otázky, aký sklon by mala mať kanalizácia. Faktom je, že ak je sklon menšia ako norma, slabý tlak vody, ktorý tečie gravitáciou, nebude schopný umyť pevný odpad (výkal), a ak je rýchlosť príliš vysoká, potom voda jednoducho nebude mať čas na to. Ukázalo sa, že v obidvoch prípadoch sa vytvorí koláč na vnútorných stenách potrubia a upchávky na zákrutách.

Pokiaľ ide o otáčky, používajú sa aj kovania pre 32? a 45?, ale na 90? používajte dve uhlovité spojenia 45 °. Rovnako ako v miestnosti je príslušenstvo 90? relevantné len pre stúpač pri pohybe do horizontálnej roviny.

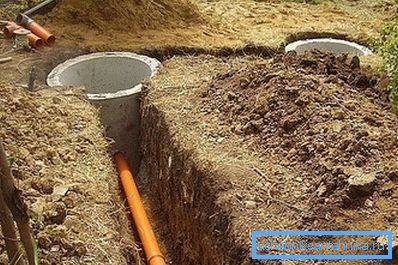

Hĺbka výkopu v tomto prípade bude závisieť od dvoch faktorov - je to maximálny bod zmrazovania pôdy v oblasti a vzdialenosť od domu až po septik (žumpa).

Napríklad, ak je bod mrazu v hĺbke 70 cm, potom pri výstupe z budovy pre rúrku 100 mm má výkop 90 cm (10 cm na priemer a 10 cm vo vzdialenosti od kritickej úrovne). Ale odpadové vody bez svahu nemôžu byť preto, ak vzdialenosť do septiku je 20 m, potom septik, táto hĺbka bude 70 + 20 * 2 = 110 cm.

Navyše by mal byť v spodnej časti výkopu piesočný vankúš - umožňuje to položiť na určitú úroveň a rovnomerne rozdeliť oblasť potrubia na zem. V dôsledku toho by hrubá hĺbka výkopu (bez pieskového vankúša) mala byť najmenej o 5-10 cm viac.

Pri usporiadaní predmestského územia závisí sklon vetrového kanalizačného systému podľa SNiP aj od priemeru potrubí a spĺňa normy a pravidlá špecifikované vyššie v texte. Aj tu je potrebné pozorovať hĺbku tesnenia a keďže zrážky sú zvyčajne spojené s domácimi sanitárnymi zariadeniami, je povinné inštalovať spätný ventil spätného čistenia odpadových vôd.

Ak je búrka vytvorená vo forme žľabu, potom musí byť sklon najmenej 5-10 mm na jeden lineárny meter, ale ak je na obrázku vyššie uvedená ochranná mriežka. Ak nie je žiadna ochrana a úlomky (listy) sa môžu dostať do žľabu, potom sa sklon zvýšil na 2 cm.

záver

Pri sledovaní maximálneho a minimálneho sklonu odpadovej vody počas inštalácie môžete dosiahnuť dobrý odtok vody z kúpeľne, čo tiež zabraňuje vzniku nepríjemných zápachov. Takisto neznižujte priemer potrubia pozdĺž odtoku - to povedie k zablokovaniu.
