Ako zvýšiť tepelný výkon vykurovacieho potrubia - teoreticky

Dnes je otázka úspor energie veľmi akútna. To platí pre prakticky každého používateľa. Preto navrhovanie vykurovacích systémov v súkromnej stavbe na vlastnú päsť, horliví majitelia okamžite premýšľajú o vykurovacích systémoch a ich účinnosti.

Je ťažšie pre tých, ktorí využívajú skôr vytvorené vykurovacie systémy, pretože sa pýtajú na zvýšenie podielu prenosu tepla v hotových predmetoch.

Spôsoby zvýšenia prenosu tepla

Začnime článok priamo s tým, ako zvýšiť tepelný výkon potrubia v dedinskom dome (prečítajte si aj článok Rozbíjanie medených rúr: zvážte dostupné nástroje a metódy).

V súčasnej dobe existuje niekoľko spôsobov, ako zvýšiť tepelný výkon z už vytvorených a používaných, ale nespĺňajú vaše očakávania vykurovacieho systému:

• Montáž konvektorov. Táto konštrukcia potrubia s kovovými platňami na ňom navlečená je vyrobená ručne alebo z výroby.
• Farba hlavného potrubia je čierna alebo iná tmavá farba. Táto metóda je pre svoju jednoduchosť celkom efektívna. Okrem toho môže farebná schéma organicky zapadnúť do moderného dizajnu interiéru, na rozdiel od nedávnej minulosti, keď sa to považovalo za nevyhnutné opatrenie.

POZOR! Farba je len dodatočná metóda, ktorá je v zriedkavých prípadoch dôležitá, pretože efektívnosť je príliš nízka na "obdivovanie" čierných pruhov.

• Inštalácia registrov v systéme vykurovania. Register sa skladá z niekoľkých rúr s veľkým priemerom prepojených a so zváranými koncami. Tieto návrhy zahŕňajú ohrievané držiaky na uteráky vo forme cievky s niekoľkými slučkami.

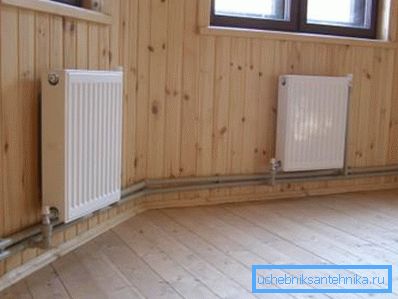

• Zmena usporiadania radiátorov s pridaním profilov. Táto možnosť je najdrahšia, ale z hľadiska efektívnosti je vyššia ako ostatné.

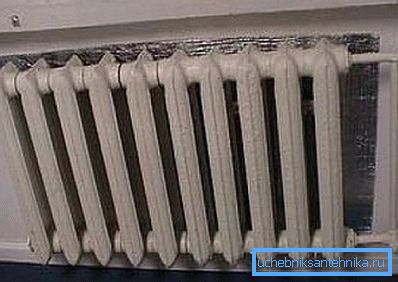

Odporúča! Nezabudnite, že inštalácia dodatočných izolačných materiálov vám tiež umožňuje zvýšiť prenos tepla, čím sa znižuje strata tepla. Avšak je to možné len pri výstavbe obytnej budovy z nadácie, alebo pri demontáži fasády.

Nová konštrukcia

Konštrukcia vykurovacieho systému novej budovy sa musí vykonať s náležitým ohľadom na princípy úspor energie. Základom projektu je výpočet prenosu tepla, inými slovami, množstvo tepla uvoľneného z povrchu potrubia a iných prvkov vykurovacieho systému do životného prostredia.

Tento výpočet je potrebný pre:

• Určte optimálne parametre vykurovacieho systému na vytvorenie určitej teploty v priestoroch vášho domova.
• Rozhodnutia o opatreniach na tepelnú izoláciu so zohľadnením tepelných strát prostredníctvom základných štruktúr konštrukcie.

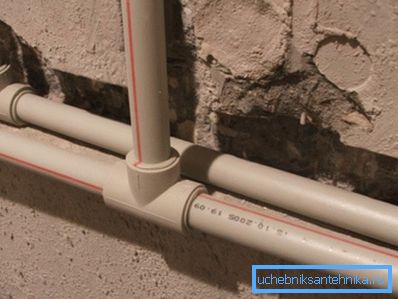

Predtým boli vykurovacie potrubia vyrobené hlavne z oceľových výrobkov, ale dnes sa používajú praktickejšie a spoľahlivejšie materiály. Napríklad polypropylénové výrobky majú niekoľko významných výhod: nízku hmotnosť a nízku elasticitu, čo zvyšuje pevnosť.

Výpočet prenosu tepla

Pred začatím stavebných prác musíte vykonať potrebné výpočty, aby ste maximalizovali výhody vykurovacích potrubí. Ak neviete, ktoré vzorce chcete použiť a ako správne vypočítať, s tým vám pomôžu nasledujúce pokyny.

Nezávislý výpočet plochy prenosu tepla potrubia sa vykonáva podľa vzorca Q = K x F x? T, kde:

• Q - požadovaný prenos tepla, Kcal / h.
• K - koeficient prestupu tepla vody v potrubí, Kcal / (m2 x h x ⁰C).
• F - vyhrievaná plocha, m2.
• ?t je tepelný tlak, ⁰S.

Koeficient tepelnej vodivosti (K) sa potom vypočíta pomocou komplexných vzorcov, takže používame pripravenú hodnotu z technických zdrojov - od 8 do 12,5 kcal / (m2 x h x ⁰C) pre oceľové rúry.

Plocha rúry je vypočítaná z geometrického vzorca, ktorý je známy každému zo školských osnov, aby sa určil bočný povrch valca F = P x d x l, kde:

• P = 3,14 je matematická konštanta.
• d - priemer je uvedený v metroch.
• l je dĺžka potrubia, aj počítanie m.

Pre výpočet tepelného tlaku existuje vzorec? T = 0,5 x (t_n + T_o) - t_v, kde:

• T_n - vstupná teplota chladiacej kvapaliny.
• T_o - teplota nosiča tepla na výstupe.
• T_v - izbová teplota.

Teoretický prenos tepla oceľového potrubia sa vypočíta s prihliadnutím na konvenčne nastavené hodnoty teploty chladiacej kvapaliny na vstupe a výstupe podľa SNiPs, ktoré sú:

  Pre vaše informácie! Pre presnejší a ľahší výpočet požadovaných indikátorov sa používajú špeciálne dokumenty, ako napríklad tabuľka pre prenos tepla z oceľovej rúry 1 m. Upozorňujeme, že je vhodný len pre oceľové výrobky.

• T_n = 80 stupňov
• T_o = 70 stupňov
• T_v = 20 stupňov

V dôsledku jednoduchých výpočtov (0,5x (80 + 70) -20) získame hodnotu tepelného tlaku? T = 55 stupňov.

Príklad výpočtu

Vykonajte teoretický výpočet prenosu tepla pre najpoužívanejšie vykurovacie systémy oceľových rúr s priemerom 25 mm a dĺžkou jedného metra.

Varovanie! Aby sme sa nezmení v meracích jednotkách v priebehu výpočtu, používame jeden indikátor - meter.

• Najprv vypočítame plochu nášho segmentu potrubia F = 3,14 x 0,025 x 1 = 0,0785 m2.

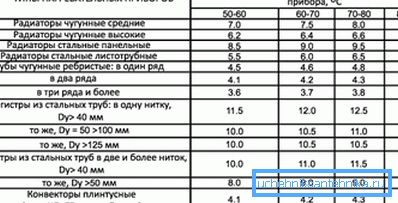

• Ďalej sa pozrieme na tabuľku koeficientov prenosu tepla pre oceľové rúry s priemerom 25 mm. Je to (pre rúry s priemerom do 40 mm, položené v jednej línii s teoretickou teplotnou hlavou rovnou 55 stupňov) K = 11,5.
• Použite základný vzorec a získajte hodnotu prenosu tepla Q = 11,5 x 0,0785 x 55 = 49,65 kcal / h.

Na prvý pohľad je výpočet jednoduchý, ale je to teoreticky.

Ak chcete vytvoriť projekt skutočného vykurovacieho systému, sú potrebné pečlivé výpočty s prihliadnutím na parametre všetkých prvkov, ktoré tvoria systém, vrátane:

• Vykurovacie zariadenia.
• Armatúry a ventily.
• Obtokové linky.
• Ohrievané časti diaľnice atď.

Tip! Ak chcete navrhnúť zložitý systém vykurovania pre veľký dom, je lepšie obrátiť sa na pomoc odborných tepelných technikov. Cena ich služieb je oveľa nižšia ako náklady na prípadné straty v dôsledku chýb vo výpočtoch.

Analogicky s výpočtom parametrov oceľového potrubia sa vypočítava prenos tepla z medenej rúry alebo akejkoľvek inej, preto sme do tohto článku vložili niekoľko užitočných a informatívnych výkresov.

Vynikajúci prenos tepla potrubia z kovového plastu a ďalšie výhody z nej robí najvhodnejšiu možnosť pri vytváraní moderných vykurovacích systémov vrátane alternatívnych. Preto, ak sa práve začínate stavať dom, potom by ste sa mali rozhodnúť pre tento moderný materiál.

záver

Ako vidíte, v skutočnosti nič zložité nie je v správnom výpočte a zvýšenie efektívnosti systému dohodnutých systémov. Najdôležitejšie je mať na pamäti, že v niektorých prípadoch môže vysoký tepelný výkon vykurovacích potrubí viesť k veľkým ročným nákladom, takže by ste sa nemali zapájať ani do tohto procesu (pozri tiež článok Potreba dodatočného potrubia: ako nainštalovať trubku).

V prezentovanom videu v tomto článku nájdete dodatočné informácie k tejto téme.
