Ako zistiť veľkosť potrubia v palcoch: zoznámte sa s rúrkami
Témou tohto článku je veľkosť potrubia v palcoch a milimetroch. Musíme sa oboznámiť s konceptom podmieneného prechodu a naučiť sa, ako korelovať jeho hodnoty v rôznych hodnotách merania medzi sebou. Takže začnime.
Zoznámte sa s: VGP

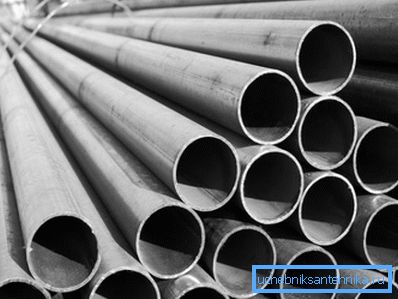

Produkty, ktoré musíme preskúmať, sa používajú pri inštalácii vodovodov a plynovodov. Každý, kto kedy žil v sovietskom dome, je s nimi oboznámený: až donedávna sa na inštaláciu používala iba oceľová rúra.
Mimochodom: podľa súčasných pravidiel, plyn v dome a teraz môžu byť položené len s oceľou. Napriek poklesu popularity tradičného materiálu pri výstavbe vodovodných potrubí sa úplne nevzdal svojich pozícií.
standard
Technické požiadavky na výrobu rúr VGP sú obsiahnuté v GOST s číslom 3262-75.
Vyzdvihnime kľúčové body dokumentu:
- Všetky výrobky vyrobené podľa tohto predpisu sú elektricky zvárané, to znamená, že sa získavajú valcovaním plochého polotovaru v mlyne a varením pozdĺžneho švu.
- Dĺžka priamych segmentov - od 4 do 12 metrov. Dĺžka môže byť nezmeraná, rozmerná a viacnásobná; v druhom prípade je pre každý rez vytvorený zásobník 5 mm.
- V rámci normy sa vyrábajú nielen výrobky z čiernej ocele, ale aj výrobky s antikoróznym povlakom zinku..

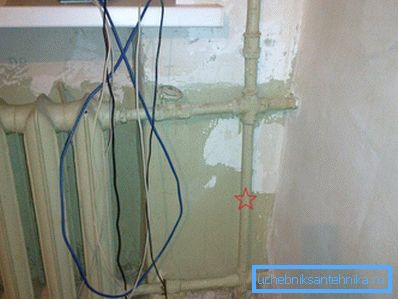

Dôležitý bod: pri montáži potrubia alebo vykurovacieho systému z pozinkovaného pozáručného materiálu sa používajú len skrutkové spoje. Pokyn súvisí so skutočnosťou, že zváranie zinku na zvaroch. Výsledkom toho je, že pri používaní zvárania máme v skutočnosti potrubie nechránené proti korózii, ktorého bežný meter je jeden a pol násobne vyšší ako čierna oceľ.
- Konce sú rezané v pravom uhle k pozdĺžnej osi. Ohyby by nemali presiahnuť 0,5 mm.
Aké sú maximálne tolerancie?
| Podmienečný preukaz | Maximálna prípustná odchýlka vonkajšieho priemeru | |
| Normálna výrobná presnosť | Zvýšená presnosť výroby | |
| 40 alebo menej | +0,4; -0,5 mm | +0,4; -0,4 mm |
| Viac ako 40 | +0,8; -1% | +0,8; -0.8% |
Zastaviť. Aký je tento pojem - podmienená pasáž? Je zrejmé, že toto nie je to isté ako vonkajší priemer, pretože tento má určité tolerancie pre pevný podmienený priechod.

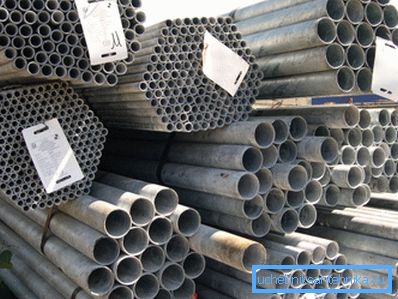

výber
Táto jednoduchá myšlienka nás vedie k hľadaniu definície diaľkového ovládania alebo podmieneného prechodu a súčasne k radu produktov pre inštaláciu vodovodných a plynovodov.

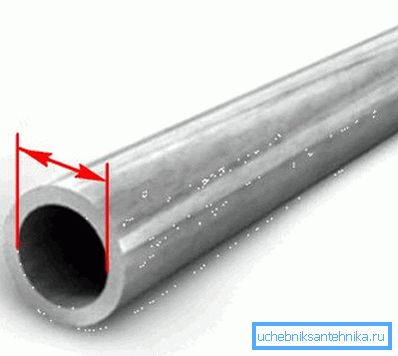

Takže hlavný parameter, ktorý je zaznamenaný v tabuľke sortimentu - podmienený priechod alebo menovitý priemer, sa tradične skrátil ako DU. Tento parameter približne zodpovedá vnútornému priemeru potrubia a naznačuje jeho kompatibilitu s určitou veľkosťou armatúr pre potrubia a ventily.
Nie je jasné? Použite príklady.
| Podmienečný preukaz | Vonkajší priemer | Hrúbka steny rúry | ||
| svetlý | obyčajný | posilnená | ||
| 6 | 10.2 | 1.8 | 2.0 | 2.5 |
| 8 | 13.5 | 2.0 | 2.2 | 2.8 |
| 10 | 17.0 | 2.0 | 2.2 | 2.8 |
| 15 | 21.3 | 2.5 | 2.8 | 3.2 |
| 20 | 26.8 | 2.5 | 2.8 | 3.2 |
| 25 | 33.6 | 2.8 | 3.2 | 4.0 |
| 32 | 42.3 | 2.8 | 3.2 | 4.0 |
| 40 | 48.0 | 3.0 | 3.5 | 4.0 |
| 50 | 60.0 | 3.0 | 3.5 | 4.5 |
| 65 | 75.5 | 3.2 | 4.0 | 4.5 |
| 80 | 88.5 | 3.5 | 4.0 | 4.5 |
| 90 | 101.3 | 3.5 | 4.0 | 4.5 |
| 100 | 114,0 | 4.0 | 4.5 | 5.0 |
| 125 | 140,0 | 4.0 | 4.5 | 5.5 |
| 150 | 165,0 | 4.0 | 4.5 | 5.5 |
Napríklad potrubie DN 32 (podmienečný priechod je označený bez pomenovania množstva, i keď milimetre sú implikované pri jeho hodnotení) má vonkajší priemer 42,3. V závislosti od verzie sa vnútorný priemer môže rovnať 42,3-2,8x2 = 36,7; 42,3-3,2x2 = 35,9 a 42,3-4,0x2 = 34,3.

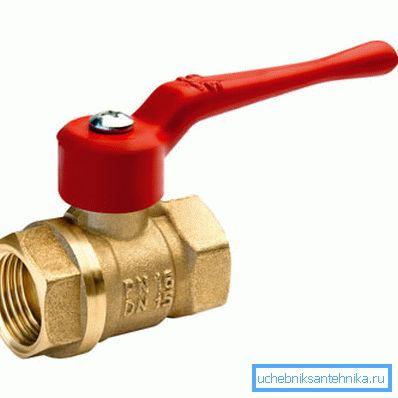

Napriek rozptýleniu vnútorných častí sú všetky tieto výrobky kompatibilné s ventilom DN 32. Každý z nich môže byť rezaný na potrubný závit vhodnej veľkosti, ktorý perfektne zapadá do vnútorného závitu ventilu a po navíjaní zabezpečí tesnosť spojenia.
Rúry potrubia
Nočná nočná mora ešte nie je u konca, drahý čitateľ.
Potrubné vlákna sa tradične merajú nie v milimetroch, ale v britských centimetroch. Dôvodom je, že príslušná norma (NPS, Nominal Pipe Size) má severoamerický pôvod.
Referenčné číslo: britský palec je 2,54 cm. Teoreticky by rozmery rúr v palcoch a centimetroch mali súvisieť ako 1: 2,54.
Pozrite sa na naše teoretické štúdie. Našťastie nie je potrebné ísť ďaleko: v texte toho istého NPS sa nachádza tabuľka veľkostí potrubí v palcoch a milimetroch. Dávame najobľúbenejšie hodnoty používané pri výstavbe komunikácií v súkromných a bytových domoch.
| Rúrkové závitové palce | Podmienečný preukaz |
| 1/2 | 15 |
| 3/4 | 20 |
| 1 | 25 |
| 1 1/4 | 32 |
| 1 1/2 | 40 |
| 2 | 50 |
| 2 1/2 | 65 |
| 3 | 80 |
| 3 1/2 | 90 |
Teraz porovnajte štandardnú veľkosť potrubia v palcoch a mm.
- Rozmery polovice palca by mali byť 25,4 / 2 = 12,7 mm. Podľa tabuľky zodpovedá DU 15. Ďalej - horšie: skutočné rozmery rúry sú 1: 2 palce (vonkajší priemer podľa GOST 3262-75) a sú celkom 21,3.
- Rozmery rúrok 1 palca nie sú 25,4, ale DN 25 (vonkajší priemer 33,6).
- Iná veľkosť - rúrka 2 palce (2 x 25,4 = 50,8) - zodpovedá DN 50 s vonkajším priemerom 60.
záver
Je to úplne jasné. Veľkosti rúr v palcoch a mm sú nelineárne korelované, bez konštantného podielu. Bohužiaľ, tabuľka ich vzťahu si možno pamätať. Ako obvykle, video v tomto článku poteší čitateľa s ďalšími tematickými informáciami. Veľa šťastia!
