Ako vypočítať objem potrubia a prečo potrebujeme tieto

Procesy výstavby alebo opravy priamo súvisia s potrebou nahradiť staré alebo vybudovať úplne nové komunikačné potrubia. Ak začnete pripravovať projekt na nadchádzajúcu prácu, určite budete musieť vypočítať objem potrubia.

Budeme hovoriť o tom, ako to urobiť v tomto článku.

Prečo potrebujete poznať hlasitosť

Počas výstavby novej budovy alebo počas opravy nie sú žiadne detaily, ktoré sú zanedbateľné. Výpočet takéhoto parametra ako objemu je najdôležitejší pri vytváraní komunikačnej diaľnice (pozri tiež článok Výpočet priemeru potrubia pre vykurovanie je dôležitou etapou v návrhu vykurovacieho systému).

Pri navrhovaní konkrétneho systému bude potrebné vypočítať objem dvoch typov:

1. externý, tiež označované ako skutočné;
2. interný, tiež uvádzané ako užitočné.

Ak potrebujete hodnotu rovnajúcu sa množstvu vody v potrubí, potom je potrebné presne vypočítať internú verziu.

Venujte pozornosť! Aby ste získali potrebné hodnoty, budete musieť používať najbežnejšie školské rovnice z priebehu trigonometrie. Ale v tomto prípade bude použitie takýchto vzorcov hraničné s praktickými znalosťami fyziky a mechaniky.

Ak vypočítate objem potrubia s určitou nedbanlivosťou a nechajte nepresnosti, potom pri skutočnom prívode vody do komunikácie môže byť najčastejším tlakom v sieti vysoká úroveň tlaku, čo urýchľuje opotrebenie vytvoreného potrubia.

Možno, samozrejme, úplne opačná situácia, nízky tlak spôsobí, že vytvorený systém nebude fungovať tak, ako by mal.

Ako vypočítať

Pokyny na správnu tvorbu výpočtov v praxi sa implementujú oveľa jednoduchšie, ako by sa to mohlo zdať na prvý pohľad. Aby ste sa vyhli akýmkoľvek ťažkostiam, musíte mať aspoň minimálne skúsenosti, ale aj neskúsení majstri sa s týmito ťažkosťami vyrovnávajú jednoducho.

Ak sa rozhodnete pre inštaláciu potrubia sami, potom pre výpočty by ste mali použiť nasledujúci algoritmus akcií:

1. Najprv musíte poznať hodnotu priemeru zvoleného materiálu. V tomto štádiu sú povrchy rúrok už rozdelené na vnútorné a vonkajšie a okrem týchto hodnôt budú ostatné akcie rovnaké.

Pri výpočte priemeru je možné a lepšie použiť meracie prístroje, ktoré výrazne zjednodušia výpočty. Na výpočet vnútorného priemeru potrubia postačuje odčítať dve vonkajšie hrúbky steny.

Venujte pozornosť! Často vo faktúrach o tovare výrobca alebo dodávateľ špecifikuje vonkajšiu hodnotu, pretože špecifickosť práce takýchto organizácií vyžaduje, aby sa na tento ukazovateľ na prvom mieste odkazoval.

1. Ďalej je potrebné vypočítať takýto ukazovateľ ako polomer, pre ktorý stačí jednoducho rozdeliť o 2 priemer vypočítaný v predchádzajúcom stupni;
2. Ďalej je potrebné vypočítať prierezový produkt.. Pri týchto výpočtoch použite jednoduchý trigonometrický vzorec S =? * R² (Oblasť prierezu = pi * štvorcový polomer);

Rada. Pred začatím výpočtov preložte hodnoty parametrov do požadovaných jednotiek a výsledok sa v nich meria, t.j. pozri ísť vidieť², a m v ​​m².

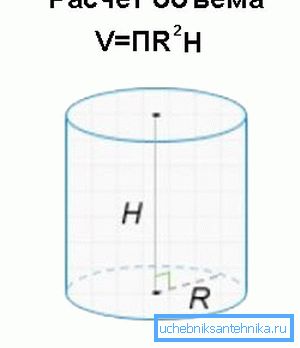

1. Teraz, keď boli prijaté všetky potrebné parametre pre výpočet, zostáva len vykonať príslušný výpočet. Trigonometrický vzorec pre objem potrubia v m3 je nasledovný:

V = S * L, kde S je plocha vypočítaná skôr a L je dĺžka kmeňa. Dĺžka v tomto prípade sa meria na úsekoch potrubia s rovnakým priemerom.

  Venujte pozornosť! Ak potrebujete získať hodnotu v litroch, mali by ste konvertovať objem pomocou nasledujúceho pomeru 1m3 = 1000l.

Ak dôjde k prechodu z jedného priemeru na druhý v potrubnom vedení, objemy sekcií pred a po prechode sa posudzujú samostatne.

Na výpočet objemu prechodu sumarizujte parametre úseku na vstupe a výstupe a vypočítajte objem po jeho rozdelení na 2. Tak môžete získať priemernú hodnotu.

Výpočet množstva vody

Ak chcete pochopiť, ako sa vykonávajú výpočty, zvážte príklad. V miestnosti sa držala rúra s priemerom 30 cm, ktorá sa v polovici svojej dĺžky začína znižovať o polovicu vo vzdialenosti 1 m. Aby bolo možné výpočet urobiť správne, budete potrebovať poznať prechodový priemer.

Kombináciou všetkých vyššie uvedených výpočtov do jedného vzorca získame: V = 3,14 * ((0,3 / 2 + 0,15 / 2) / 2)²* 1 = 0,04 m³. V tomto prípade sa objem bude rovnať hodnote získanej vynásobením čísla pí polou sumou polomerov prechodu, štvorcových a vynásobených dĺžkou prechodu.

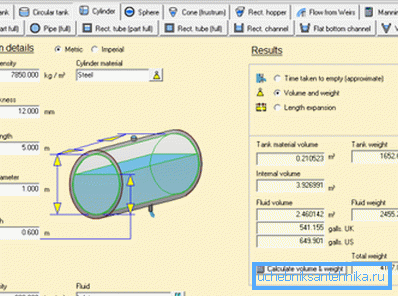

  Rada. Pre zjednodušenie všetkých výpočtov môžete použiť kalkulačku objemu potrubia, v ktorej jednoducho zadáte hodnoty vnútorného priemeru a dĺžky potrubia.

Na záver

Pri prvom začatí výstavby potrubia nemusíte vôbec pochopiť, prečo je potrebné vypočítať objem na základe toho, že ľudia s príslušným odborným vzdelaním by mali pracovať s tlakom.

Opravy však môžu súvisieť s rôznymi situáciami a môže sa vyskytnúť problém nadmerného alebo nedostatočného tlaku a náklady na jeho odstránenie môžu byť dosť vysoké. Dokonca aj vtedy, keď začnete s výstavbou najjednoduchšej fontány pre deti vo dvore, kde bude jeden z koncov trubiek úplne utesnený.

V tomto prípade, ak je hlasitosť nesprávne vypočítaná, celková suma sa bude líšiť od toho, čo sa očakávalo.

Video v tomto článku bude v praxi demonštrovať, aké je dôležité vypočítať objem potrubia cez priemer a ako ľahko je možné vykonať výpočty.
