Ako vypočítať objem potrubia a jeho povrch: vyvolať

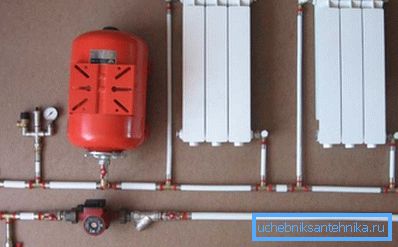

Pri výpočte vykurovacích systémov je často potrebné vypočítať objem chladiacej a teplozmennej plochy. Ako to urobiť, majú iba informácie, ktoré sú prítomné na cenovej karte v obchode?

Pokúsme sa to prísť na to.

objem

Poďme zistiť, ako určiť objem potrubia.

Je zrejmé, že musíte poznať dva parametre:

1. Dĺžka potrubia.
2. Vnútorná časť.

Dĺžka potrubia v už skonštruovanom vykurovacom systéme sa dá ľahko merať pomocou konvenčného pásma. Metóda výpočtu prierezu závisí predovšetkým od tvaru - okrúhle, štvorcové alebo obdĺžnikové. Pozrime sa na všetky tri prípady.

Pre objasnenie: potrubia sa prakticky nepoužívajú pri distribúcii vody alebo vykurovaní. Inštalatérstvo alebo vlastník chaty výpočet kubickej kapacity potrubia môže byť potrebná, ak v prípade použitia vykurovacieho registra exotického formulára.

kolo

Oblasť kruhu, ako je známe, sa vypočíta ako súčin počtu pi pištrnom polomeru. Polomer je polovičný. Teoreticky je všetko jednoduché, ale to je smolu, pre vodovodné a plynové potrubia, predávajúci a výrobcovia špecifikujú len diaľkové ovládanie (podmienený priechod) a typ je ľahký, bežný alebo zosilnený.

Ako vypočítať objem potrubia na základe týchto údajov?

GOST 3262-75, ktorý reguluje výrobu zodpovedajúcich výrobkov, príde na záchranu.

Výpočtový algoritmus je nasledujúci:

1. V ľavom stĺpci tabuľky nájdeme požadované diaľkové ovládanie (podmienený priechod alebo menovitý priemer).
2. Odpočítajte od zodpovedajúceho vonkajšieho priemeru dvojnásobok hrúbky steny zodpovedajúcej typu potrubia (ľahké, bežné alebo vystužené).
3. Výsledný vnútorný priemer je rozdelený na dva a získame polomer vnútornej časti.
4. Túto časť vypočítame podľa vzorca S = Pi * R ^ 2.
5. Vynásobte hodnotu získanú podľa dĺžky potrubia. Výsledkom je jeho kubická kapacita.

Informácie sú lepšie vnímané, ak je pokyn doplnený príkladom.

Vypočítame vnútorný objem 40-milimetrovej výplne 50 metrov vykurovania, vyrobenej zo spevnených rúrok.

1. Vonkajší priemer podľa tabuľky - 48.
2. Odčítajte od nej hrúbku dvojitej steny: 48 - (2 x 4) = 40.

Poznámka: presná zhoda diaľkového ovládača s skutočným vnútorným priemerom je skôr výnimkou ako pravidlom.

1. Takže polomer sa rovná 20 milimetrom, alebo (pre pohodlie ďalších výpočtov) 0,02 m.
2. Časť je 3,14159265 x 0,02: 2 = 0,00126 (so zaokrúhľovaním) m2.

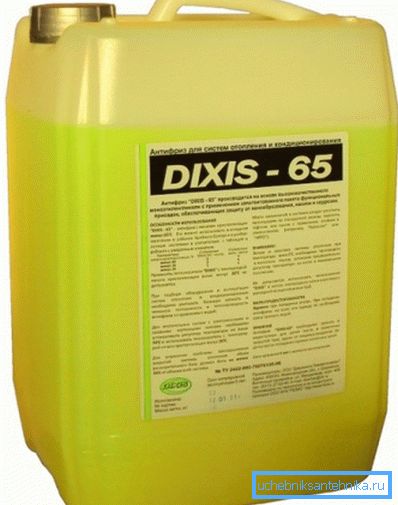

3. Kapacita plnenia výplne sa vypočíta ako produkt úseku na dĺžku: 0,00126 x 50 = 0,063 m3. Ak chcete získať výsledok výpočtu v litroch, stačí ho vynásobiť 1000; V našom prípade vyplnenie náplne bude vyžadovať 63 litrov chladiacej kvapaliny.

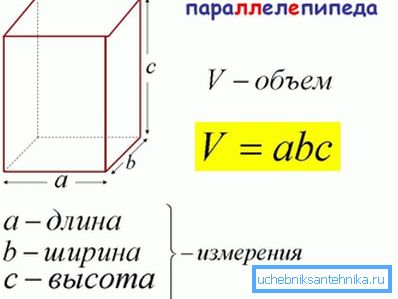

námestie

Ako vypočítať objem potrubia so štvorcovým profilom? Oblasť námestia je rovnaká, ospravedlňujeme sa za neúmyselnú hre, štvorec jeho strany. Strana v našom prípade zodpovedá výsledku odčítania dvojitej hrúbky steny od veľkosti štvorcovej trubice.

Takže s veľkosťou 100 a hrúbkou steny 5 mm bude strana vnútorného štvorca 100 - (5 x 2) = 90 mm.

Prepočítať v metroch a zvýšiť do druhého stupňa:

1. 90 mm = 0,09 m.
2. 0,09 ^ 2 = 0,081 m2.
3. Ak chcete vypočítať požadovaný objem s vlastnými rukami, zostane len vynásobiť tento výsledok dĺžkou potrubia.

obdĺžnikový

To sa líši od vyššie opísaného scenára iba v tom, že na získanie prierezu musí byť veľkosť strany rúry vynásobená nie samotnou, ale veľkosťou druhej strany. Vzorec teda bude S = (A - n) x (B - n), kde S = požadovaná hodnota, A a B sú strany rúry a n je hrúbka jeho steny.

Príkladom je produkt s rozmermi 150 x 180 a stenami s hrúbkou 4 mm. S = (150-4) x (180-4) = 25696 mm2. Ak chcete výsledok previesť na štvorcový meter, násobí sa o 1 000 000.

povrch

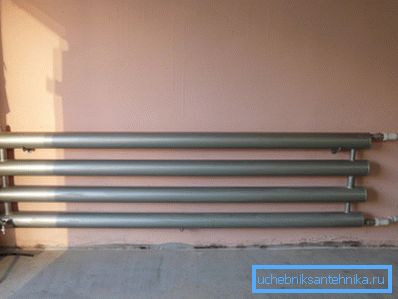

V prípade výroby vykurovacieho registra je dôležité odhadnúť nielen jeho objem, ale aj plochu prenosu tepla. Náklady na nesprávny výpočet sú nízke alebo naopak nadmerná účinnosť ohrievača.

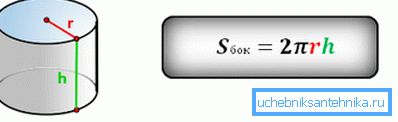

Plocha je vypočítaná ako produkt dĺžky potrubia na jeho obvode - obvod kruhu s kruhovým prierezom a obvod so štvorcovým alebo obdĺžnikovým.

Obvod je, ako je dobre známe, produkt jeho priemeru a pi. Obvod štvorca a obdĺžnika je súčet ich strán.

Ukážme niekoľko príkladov.

• Plocha okrúhleho potrubia DN 100 s dĺžkou 10 metrov je 3,14 x 0,114 (vonkajší priemer v metroch podľa vyššie uvedenej tabuľky) x 10 = 3,5796 m2.
• Pri štvorcovom potrubí o veľkosti 100 mm a dĺžke 10 metrov je výsledok 0,1 x 4 x 10 = 4 m2.
• Pri obdĺžnikovom priereze s rozmermi 80 x 120 a dĺžkou 10 metrov sa plocha vypočíta ako (0,08 x 2 + 0,12 x 2) x 10 = 4 m2.

záver

Dúfame, že uvedené výpočtové metódy budú pre čitateľa užitočné. V podstate materiál, ktorý má k dispozícii, neprekračuje rámec kurzu geometrickej školy (pozri tiež článok Čo je najlepšie potrubia pre vykurovanie: analýza 4 najbežnejších možností).

Ako zvyčajne, dodatočné tematické informácie nájdete vo videu v tomto článku. Veľa šťastia!
