Ako je výpočet odpadových vôd: technické body v dostupnej

Výpočet kanalizácie vám umožňuje zabrániť častému blokovaniu domácich odpadových vôd, opravám systému, pretečeniu odpadových vôd a iným nepríjemným situáciám. Najjednoduchší spôsob, ako vypočítať systém podľa noriem SNiP, aby sa nerozkladal do zložitých matematických vzorcov.

V tomto článku podrobne preskúmame, ako sa vykonávajú výpočty odpadových vôd pre množstvo parametrov.

Typy výpočtov kanalizácie

Pojem "výpočet kanalizačnej siete" zvyčajne zahŕňa:

• Výpočet sklonu splavenia do septikovej nádrže, žumpy alebo centrálnej kanalizácie;
• Vzdialenosti splaškových prvkov k významným objektom (odkazuje sa na externý systém);
• Hydraulický výpočet;
• Stanovenie množstva materiálov.

Ďalej sa pozrime bližšie na všetky tieto body.

Uhol sklonu

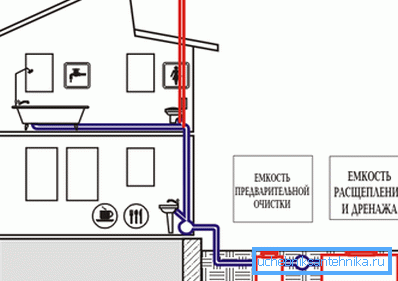

Interné systémy

Uhol potrubia je potrebný na zabezpečenie prietoku asi 70 centimetrov za sekundu. Ide o takzvanú samočistiacu rýchlosť, pri ktorej je menej pravdepodobné, že sa systém ucpe.

Existuje pomerne málo metód na určenie minimálneho uhla sklonu kanalizačného potrubia. Nemá zmysel uskutočňovať nové výpočty, pretože výsledky sú vopred známe.

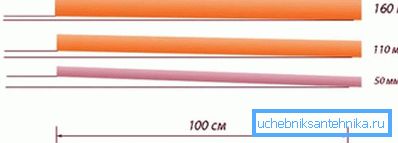

Hlavná vec, ktorú potrebujete vedieť, že uhol závisí od priemeru rúr:

• Ak je priemer rúry 40-50 mm, sklon musí byť najmenej 3 cm na meter.
• Ak je priemer 85-100 mm, sklon musí byť minimálne 2 cm na meter.

Je potrebné povedať, že mnohí domáci majitelia sú presvedčení, že čím väčší je sklon, tým lepšie bude fungovať kanalizačný systém. Toto stanovisko však nie je pravda.

Maximálny sklon by nemal byť väčší ako 15 cm na meter. Faktom je, že odtoky, ktoré prechádzajú potrubím, sú heterogénne. Pri veľkom svahu dochádza k oddeleniu suspenzie na kvapalné a tuhé látky, čo vedie k tuhej látke uloženej na stenách potrubia.

Výnimkou sú oblasti s dĺžkou až do výšky jeden a pol metra, ktoré sú priľahlé priamo k inštaláciám. Uhol sklonu môže byť neobmedzený.

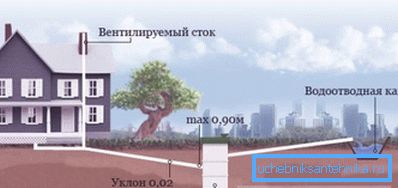

Vonkajšie systémy

Pri inštalácii vonkajších kanalizačných potrubí musíte dodržať nasledujúce požiadavky:

• Pri potrubiach s vnútorným priemerom 150 mm musí byť sklon najmenej 0,8 cm na meter;
• Pre rúry s priemerom 200 mm - nie menej ako 0,7 cm na meter.

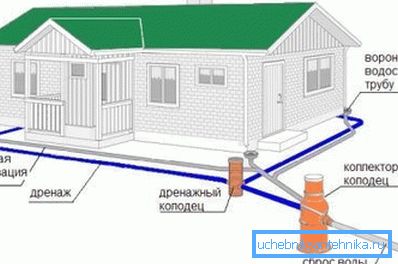

Búrková kanalizácia

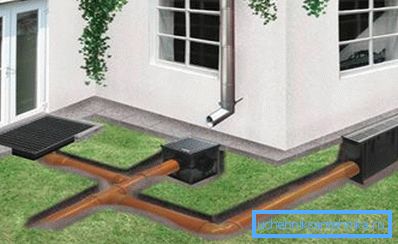

Treba povedať, že výpočet odtoku z búrky často vyžaduje stanovenie uhla sklonu nielen pre potrubie, ale aj pre drenážne kanály. Ich minimálny sklon závisí od priemeru a typu pokrytia priekopy, avšak nie je menší ako 3%, ale najčastejšie sa vykonávajú prietoky so sklonom 5-7%. Pokiaľ ide o potrubie, minimálny sklon by mal byť rovnaký ako pre vyššie uvedené vonkajšie kanály.

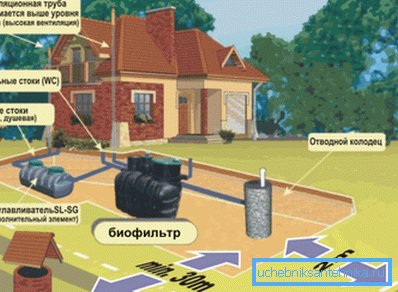

Vzdialenosť od významných objektov

Určenie vzdialenosti vonkajšej kanalizácie sa vykonáva s prihliadnutím na skutočnosť, že systém by nemal narušovať životné prostredie ani v prípade nehody. Preto podľa existujúcich noriem stanovených SES a SNiP by mala byť minimálna vzdialenosť k významným objektom nasledovná:

Dodržiavanie týchto pravidiel monitorujú zamestnanci hygienických a epidemiologických staníc a miestnych orgánov. Pre ich zlyhanie sa ukladá sankcia s povinným prevodom odpadových vôd.

Venujte pozornosť! Hĺbka septikovej nádrže nie je regulovaná, takže by ste sa mali sústrediť na rúrku, ktorá sa blíži k telu za určitú zaujatosť. Pokiaľ ide o hĺbku zamrznutia, nezáleží na tom, pretože v štruktúre pozitívna teplota vždy zostáva ako výsledok rozkladu organickej hmoty.

hydraulické

Hydraulický výpočet kanalizačnej siete vyžaduje definovanie nasledujúcich neznámych:

• Priemer potrubia;
• Stupeň plnosti systému (h / d).

Treba poznamenať, že definícia sklonu sa vzťahuje aj na hydraulické výpočty, ale ako už bolo uvedené vyššie, zvyčajne sa používajú vyššie uvedené známe hodnoty.

Stupeň plnosti

Pracovná kanalizačná sieť pre domácnosť v súkromnom dome alebo byte poskytuje neúplné plnenie potrubí. Ide v podstate o určitú rezervu kapacity systému, ktorá je potrebná na zabezpečenie vetrania v systéme, možnosť preskočiť všetky druhy veľkých predmetov atď.

V závislosti od priemeru potrubia sa stanovujú tieto optimálne hodnoty plnenia:

Priemer rúr

Vykonať matematické výpočty požadovaného priemeru potrubí tiež nemá zmysel, pretože sú všeobecne akceptované optimálne hodnoty:

Venujte pozornosť! Pri inštalácii kanalizačnej siete, ak je to možné, by mal byť plynovod čo najjednotnejší. Je potrebné vyhnúť sa rozdielom v úrovni. Prietok by mal byť konštantný, čo zabezpečí najlepšie prevádzkové vlastnosti systému.

Preto tabuľky pre hydraulický výpočet kanalizačných sietí umožňujú aj nezkušeným majstrom správne realizovať svoj projekt, podľa ktorého sa inštaluje potrubie.

Storm systém

Pri hydraulickom výpočte systému dažďovej vody je situácia o niečo komplikovanejšia, pretože v tomto prípade je potrebné použiť vzorec - V = q20xSxD, kde:

• V - najvyššia miera spotreby vody počas odtoku.
• S je plocha povrchu.
• q20 - najväčšia intenzita zrážok. Tento indikátor nájdete v referenčnej knihe SNiP (závisí od polohy).
• D je koeficient absorpcie vlhkosti základným materiálom.

Koeficient absorpcie vlhkosti nájdete v nasledujúcej tabuľke:

Teraz uvažujme o príklade výpočtu kanalizácie. Predpokladajme, že je pozemok o rozlohe 1500 m2, z čoho 300 m2 je pokrytý záhonmi a trávnikmi. V súlade s tým trávniky absorbujú zrážky, takže je potrebné určiť, koľko vody sa bude zásobovať na 1200 m2.

Napríklad najvyššia intenzita zrážok je 25 litrov na meter štvorcový za hodinu.

V tomto prípade sa výpočet vykonáva takto:

• Na pozemku s rozlohou 1200 metrov štvorcových za hodinu padá maximálne 30 000 l alebo 30 m3 dažďa. Toto je množstvo vody, ktoré treba odkloniť.

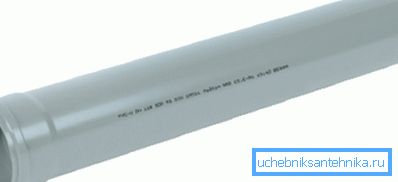

• Teraz je potrebné určiť priemer potrubia, ktoré sa bude vyrovnávať s týmto množstvom zrážok.. Rúra s priemerom 110 mm, položená so svahmi 1 cm na meter, je schopná niesť 6.19 litrov za sekundu, čo je 2220 litrov za hodinu. V našom prípade je to príliš malé, takže najlepšou možnosťou by bola rúra s priemerom 160 mm.
• Z vyššie uvedenej tabuľky vyplýva, že takáto rúra môže byť položená so sklonom najmenej 0,8 cm na meter.

Pre presnejší výpočet môžete vynásobiť objem prichádzajúcej vody koeficientom absorpcie vlhkosti, takže únosnosť má malú rezervu, nemôžete to urobiť. Po dokončení výpočtov by ste mali pokračovať v inštalácii samotného systému.

Počítanie materiálov

Po výpočte všetkých technických aspektov kanalizácie môžete zistiť, koľko potrubí a ďalších materiálov bude potrebných na jeho inštaláciu. Uvedie vás tiež, aké je cena projektu.

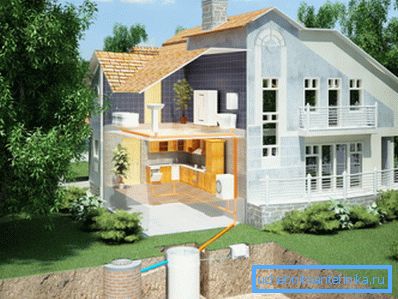

Je veľmi jednoduché vykonať takýto výpočet - je potrebné nakresliť plán domu alebo pozemku na stupnici a potom použiť všetky prvky kanalizačného systému. Neskôr nebude ťažké vypočítať celkovú dĺžku potrubia. Tu, možno, celý návod na výpočet odpadových vôd.

záver

Vypočítajte odpadové vody v domácnosti pod silou každého domáceho majstra. Použite údaje z vyššie uvedených tabuliek a technických referencií. Výsledkom týchto výpočtov bude spoľahlivá a trvanlivá prevádzka kanalizačného systému. Z videa v tomto článku môžete získať viac informácií o tejto téme.
