Závitníky na vetranie: hlavné odrody a ich charakteristické

Pri inštalácii digestora do kuchyne s odvzdušňovačom na vetranie sa okrem samotnej jednotky používa aj vzduchové potrubie, ktoré naopak spája odsávač s ventilačným hriadeľom. Kanál je vytvorený z obdĺžnikových alebo okrúhlych potrubí a tvaroviek, ktoré umožňujú zmenu smeru trasy.

Podobný princíp sa používa aj pri priemyselných ventilačných systémoch, kde v súlade s konštrukčnými a špecifickými vlastnosťami konštrukčného objektu sa rovné potrubia striedajú s tvarovými prvkami, ktoré umožňujú zmenu smeru trasy v požadovanom uhle.

V tomto článku budeme hovoriť o hlavných typoch tvarových prvkov používaných na zmenu smeru potrubia.

Vlastnosti dizajnu

Ohyb (koleno) je spojovací prvok v potrubí, ktorý vám umožňuje ručne zmeniť priebeh vetracieho systému. Moderné ohyby v predaji sú výrobky vyrobené z rôznych materiálov vrátane čiernej ocele, nehrdzavejúcej alebo pozinkovanej ocele, plastov (na inštaláciu domácich výťažkov) atď.

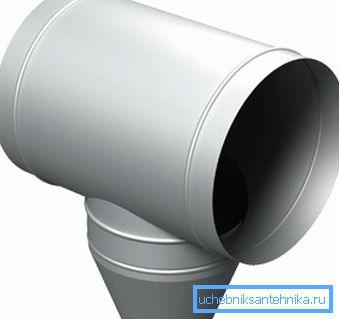

Samostatný druh kolená vďaka konštrukčným vlastnostiam sa nepoužíva ako spojovacie prvky pri konštrukcii vzduchových potrubí, ale ako priemyselné externé bočné emisie. V takýchto prvkoch sú nainštalované špeciálne bariérové ​​steny alebo perkola, ktoré zabraňujú prenikaniu nečistôt a cudzích látok do rúr.

Dôležité: Pri výbere výrobku je dôležitý parameter, ktorý treba brať do úvahy.

Oblasť v tomto prípade je určená vzorcom Sc = L x 2,778 / V.

• Sc je vypočítaná oblasť
• L je prietok vzduchu prechádzajúceho potrubím.
• V je rýchlosť, ktorou sa vzduch pohybuje ventiláciou,
• 2,778 je koeficient, podľa ktorého sú rozmery konzistentné (napríklad merače a centimetre).

Klasifikácia podľa typu výrobných materiálov

Na základe druhu používaného výrobného materiálu sú ohyby použité pri konštrukcii ventilačných systémov rozdelené na tieto modifikácie:

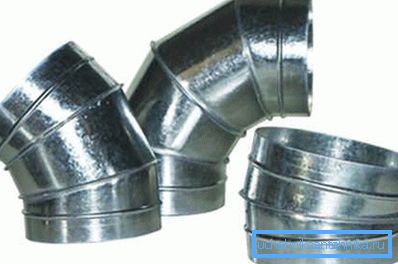

• Galvanizované odvzdušňovacie vedenia - vyrobené z čiernej ocele, potiahnuté tenkou vrstvou zinku. Škálu produktov predstavujú úpravy používané pri konštrukcii priemyselných a domácich systémov.

Hlavnou výhodou týchto výrobkov je dostupná cena kombinovaná s odolnosťou proti korózii.

• Modifikácie z nehrdzavejúcej ocele sa zriedka používajú, pretože ich cena je vysoká a hmotnosť zaťažuje na povrchu stien alebo podlah. Výrobky z nehrdzavejúcej ocele sa zvyčajne vyrábajú s malým priemerom a používajú sa výlučne na formovanie domácich ventilačných systémov.
• Kolená z čiernej ocele sú obľúbené pri konštrukcii priemyselných potrubí. Relevantnosť týchto výrobkov je spôsobená nízkymi nákladmi. Použitie takýchto úprav sa neodporúča pri budovaní systémov navrhnutých pre odvádzaný vzduch s nadmernou vlhkosťou.

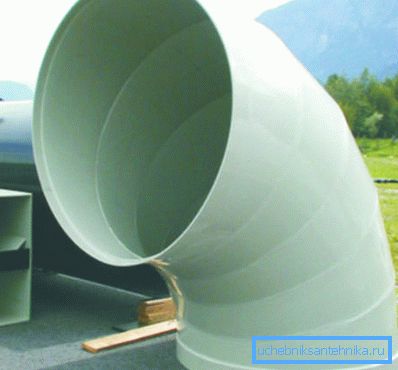

• Plastové modifikácie sú vyrobené z polymérových materiálov odolných voči mechanickým zaťaženiam a deformáciám. Výrobky sa používajú iba pri výrobe vetrania pre domácnosť.

Ďalšie kritériá výberu

Po tom, čo sme sa rozhodli, na aké výrobné materiály sú vyrobené vetracie ohyby, zvážte zostávajúce kritériá, podľa ktorých sa určuje návod na výber vhodnej úpravy.

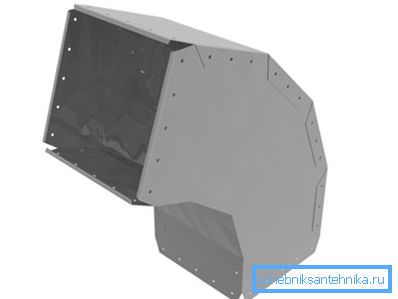

• V súlade s konfiguráciou prierezu sú rozlíšené okrúhle a obdĺžnikové výrobky.. Priamym vplyvom systému nie je tvar časti žiadnym spôsobom ovplyvnený. Voľba konfigurácie prierezu je najčastejšie motivovaná tvarom výfukového otvoru na použitom ventilačnom zariadení.

Dôležité: Rozdiel v konfigurácii sekcií možno kompenzovať pomocou špeciálnych adaptérov. Musíme však pamätať na to, že používanie adaptérov znižuje aerodynamický kanál a nepriaznivo ovplyvňuje výkon systému ako celku.

• Kovové výrobky môžu byť vyrobené z ocele s hrúbkou plechu od 0,55 do 8 mm.

Pri montáži systémov pre domácnosť sa používajú kolená najtenšej oceľového plechu, ktorých hmotnosť nebude mať mechanický účinok na stenu alebo na pokrytie, na ktorom je vetracie potrubie upevnené. Pri montáži priemyselných systémov sa používajú výrobky z hrubého plechu.

Dôvodom je to, že s veľkým priemerom potrubia len v dôsledku zvýšenej hrúbky steny môžete uložiť konfiguráciu prierezu.

• V súlade s typom pripojenia sa používajú lakte s prírubami (používané na montáž priemyselných systémov) alebo modifikácie typu bradavky, kde sa na dosiahnutie požadovanej tesnosti používa tesniaca guma.

Modifikácie s pripojením na bradavky sú charakterizované jednoduchosťou a tesnými termínmi pre inštaláciu. Takéto kolená sa však používajú iba v domácich systémoch, kde je kapacita prívodu vzduchu nízka.

• V súlade s uhlom otáčania sú modifikácie vypočítané na 45 a 90 stupňoch odlišné.. Avšak na žiadosť zákazníka môžu byť vyrobené ohyby, ktorých uhol sa volí v súlade s určitými vlastnosťami stavby, kde sa realizuje inštalácia.

Dôležité: Polomer otáčania je charakteristickou charakteristikou kolena s kruhovým prierezom. Pri štandardných výrobkoch sa polomer otáčania rovná priemeru úseku. V prípade potreby môže byť tento parameter zmenený v súlade s potrebami zákazníka.

Je to možné bez montáže potrubia

Ak konfigurácia miestnosti neznamená, že je možné vedenie potrubia zvonku alebo do ventilačného hriadeľa, môžu sa použiť odsávacie odsávače bez odvzdušnenia.

V srdci takýchto zariadení sú aplikované absorpčné filtre, ktoré absorbujú a nahromadia nepríjemné zápachy. Kuchynky na kuchyňu bez odsávania pri vetraní odmietnu inštaláciu potrubia. Ale filtre, ako plnenie, je potrebné zmeniť, inak ich výkon sa znižuje.

záver

Teraz vieme, aké sú pokyny na výber kanálov na montáž vzduchového potrubia a môžeme si vybrať tie komponenty, s ktorými bude mať ventilácia závideniahodný výkon (pozrite tiež článok Vykurovacie telesá na vetranie: typy, inštalácia, výpočet).
