Zariadenie používame na zváranie polypropylénových rúrok

Ak sa nenachádzate na výrobcovi, otázka, ako vybrať stroj na zváranie polypropylénových rúrok, je možné odpovedať jedným slovom - profesionálnym, ide o také spájkovadlo, kde je k dispozícii termostat a zostava obsahuje teflónom pokryté špičky.

Ale opäť, takýto nástroj je dosť drahý (veľa závisí od značky) a dokonca aj veľmi dobrí majstri niekedy dostanú na štandardné trysky, pretože to nijako neovplyvňuje konečný výsledok. Budeme o tom hovoriť podrobnejšie, aby ste si sami mohli vybrať a tiež vám ponúknu tematickú ukážku videa v tomto článku.

Zváranie polypropylénových rúrok

Prehľad spájkovačov a trysiek

Poznámka. Kompletné s pálivkou sa zvyčajne dodávajú z 3 alebo viacerých trysiek určených pre rôzne rozmery potrubí. Minimálna sada pozostáva z dvoch alebo troch hrotov pre polypropylén 20 mm, 25 mm a 32 mm, ale často sú viac. Tiež existujú dýzy na rúry s vonkajším priemerom 16 mm.

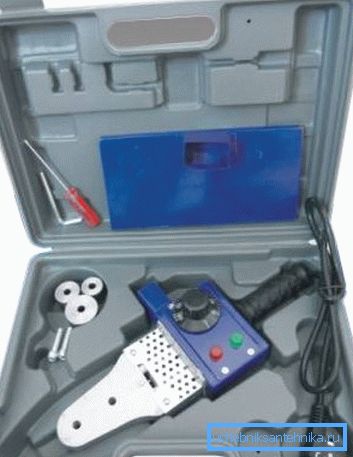

• Elektrické zariadenie na spájkovanie polypropylénových rúrok TEMP PPT-1200 má periodické vykurovanie, tzn. Teplotu vykurovania, predná časť jednotky je riadená termostatom, pričom maximálne vykurovanie je 300 ° C. Výkonná spájkovačka 1200W, ktorá je celkom vhodná pre domáce rozvody s automatickou poistkou 16A. Dýzy, ktoré sú dodávané kompletné, obyčajné, bez teflónového náteru.
• Zariadenie pracuje na 220 V a ohreje sa na požadovanú hranicu približne za 10 minút, ak je okolitá teplota najmenej 18-22 ° C. Súprava tiež obsahuje šesťhranný kľúč (na upevnenie trysiek), skrutkovač a 3 dýzy, ktoré sa dodávajú v kovovom puzdre.

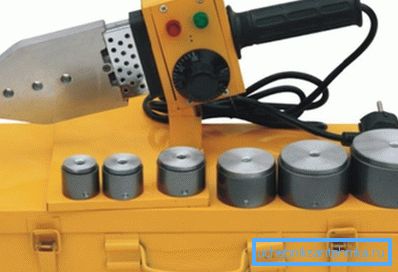

• Elektrická jednotka na zváranie polypropylénu PROTON PPT-1200 má periodický typ vykurovania, tj teplotu ohrevu, lúč jednotky je riadený termostatom, pričom maximálny ohrev je 300 ° C. Výkonná spájkovačka 1200W, ktorá je celkom vhodná pre domáce rozvody s automatickou poistkou 16A. Dýzy dodávané v súprave sú pravidelné, bez teflónového povlaku, ale ich počet sa tu zvýši na 6 kusov.
• Zariadenie pracuje na 220 V a ohreje sa na požadovanú hranicu približne za 10 minút, ak je okolitá teplota najmenej 18-22 ° C. Sada obsahuje tiež šesťhranný kľúč (na upevnenie trysiek), skrutkovač a 6 trysiek (20, 25, 32, 40, 63 mm), ktoré sú dodávané v kovovom puzdre.

• Elektrické spájkovacie zariadenie pre polypropylénové rúry FORTE WP-6318 má periodické vykurovanie, tzn. Teplotu vykurovania, predná časť jednotky je riadená termostatom, pričom maximálne vykurovanie je 300 ° C. Výkon pájedla je 1800 W, čo je celkom vhodné pre domáce rozvody s automatickou poistkou 16 A. Dýzy, ktoré sú dodávané kompletné, obyčajné, bez teflónového povlaku, počet - 3 kusy.
• Zariadenie pracuje na 220 V a ohreje sa na požadovanú hranicu asi za 15 minút, ak je okolitá teplota najmenej 18-22 ° C. Súprava tiež obsahuje šesťhranný kľúč (na upevnenie trysiek), skrutkovač a 3 dýzy, ktoré sa dodávajú v kovovom puzdre. Hmotnosť všetkých zariadení 4000g.

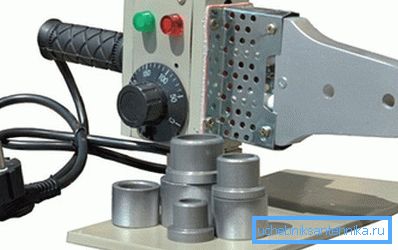

• Rozpočtová verzia zváracieho stroja je BRIGADIER 86-001, ktorý má periodický typ vykurovania, teda teplotu vykurovania, predná časť jednotky je riadená termostatom, kde je maximálne vykurovanie 300 ° C. Výkon pájky je len 800W, čo je celkom vhodné pre domáce rozvody s automatickou poistkou 16A. Dýzy, ktoré sú dodávané kompletné, obyčajné, bez teflónového povlaku, počet - 3 kusy.
• Zariadenie pracuje na 220 V a ohreje sa na požadovanú hranicu asi za 15 minút, ak je okolitá teplota najmenej 18-22 ° C. Súprava tiež obsahuje šesťhranný kľúč (na upevnenie trysiek), skrutkovač a 3 dýzy (20, 25, 32 mm), ktoré sú dodávané v kovovom puzdre.

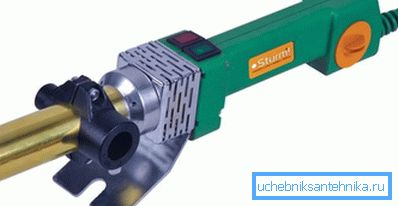

• Elektrické prístroje na zváranie potrubí z polypropylénu STURM TW-7218 má periodický typ vykurovania, teda teplotu vykurovania, predná časť jednotky je riadená termostatom, pričom maximálne vykurovanie je 300 ° C. Výkon pájedla je 1800 W, čo je celkom vhodné pre domáce rozvody s automatickou poistkou 16 A. Trysky dodávané so súpravou majú teflónovú vrstvu.
• Zariadenie pracuje na 220 V a ohreje sa na požadovanú hranicu približne za 10 minút, ak je okolitá teplota najmenej 18-22 ° C. Súprava obsahuje tiež skrutkovač s šesťhranným kľúčom a 3 dýzy (20, 25, 32 mm), ktoré sú dodávané v kovovom puzdre. Hmotnosť súpravy je iba 1100 g.

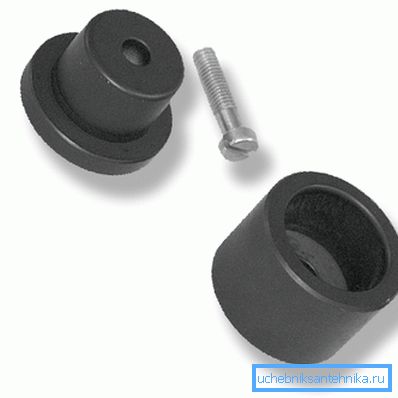

• Táto tryska tohto typu, ktorú vidíte na hornej fotografii, je vyrobená z hliníkovej zliatiny a má vysoko kvalitný teflónový povlak na pracovnú plochu, ktorá vám umožňuje nelepiť polypropylén (PPR) na povrch a nehorieť, čo je sprevádzané vôňou. Párové hroty sa používajú na spájkovanie v polyfúzii a používajú sa spolu s plochými typmi spájkovačov.

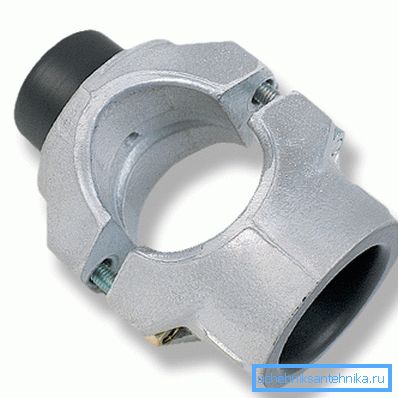

• Tryska tohto typu, ktorú vidíte na hornej fotke, je vyrobená z hliníkovej zliatiny a má vysoko kvalitný teflónový povlak na pracovnú plochu, ktorý vám umožňuje nelepiť polypropylén (PPR) na povrch a nehorieť, čo je sprevádzané zápachom. Nepárové špičky sa používajú na spájkovanie v polyfúzii a používajú sa spolu s pálivkou, v ktorej má tyč tvar valca.

Spájkovacie práce

Bez ohľadu na to, ako používate spájkovačku, musíte najprv pripraviť potrubia a príslušenstvo na prácu, vyčistiť ich od prachu, nečistôt a mastnoty, a tiež ak majú vodu, mali by byť utierané alebo sušené. Okrem toho by ste sa mali rozhodnúť pre typ polypropylénovej rúry, ktorá môže byť vystužená (horúca) alebo pevná (studená).

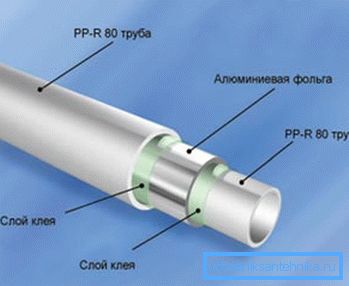

Poznámka. Ako vystužujúcu vrstvu je možné použiť hliníkovú fóliu alebo sklenené vlákno a aj keď cena druhej možnosti je vyššia a podľa pokynov takéto PPR by mala vydržať až 150? C (s fóliou do 90 ° C), z technického hľadiska nie je veľký rozdiel.

Ide o to, že systém na vykurovanie alebo ohrev teplej vody má zriedka nosič s teplotou nad 80 °, a ak sa to stane, potom na krátku dobu nemá potrubie čas deformovať a hlavným účelom vystuženia je práve táto ochrana.

Hlavným rozdielom medzi horúcimi rúrami je, ako blízko je vystužujúca vrstva na povrchu - ak je to blízko, potom sa polypropylén počas zvárania odstráni, čím sa vystaví fóliu, preto sa kvalita spojenia zhorší.

Návod na spájkovanie preto odporúča odstrániť túto vrstvu, je však veľmi nepohodlné to urobiť nôžou a na tento účel používajú špeciálne zariadenie na strihanie, ktoré sa nazýva aj triaška. Jednoducho otočíte tŕňom na koniec rúrky, čím znižujete jeho vonkajší priemer, zároveň odstránite fóliu a odkryjete spodnú vrstvu polypropylénu.

Poznámka. Prakticky všetci majstri, ktorí sa zúčastňujú inštalácie inštalácie a vykurovania, sa snažia vyhnúť PPR fóliou, ktorá je tesne rozmiestnená. Spracovanie konca s tŕňom trvá určitý čas na každom kĺbe, o to viac, že ​​je veľmi nepohodlné vykonávať strihanie na krátkych kusoch a niekedy je to jednoducho nemožné.

Takže, keď sa pripevníte spájkovacie spoje hladko, pod uhlom 45? a jeho rotácia presne zodpovedá účelu, je potrebné urobiť značkovanie a za týmto účelom stačí umiestniť značky na potrubie a montáž s markerom alebo ceruzkou, ktorá by sa mala zhodovať pri pripojení. Navyše, pri rezaní PPR je potrebná značka, ako aj hĺbka, v ktorej sa potrubie ponorí do horúcej dýzy.

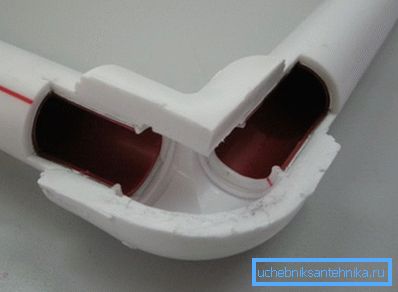

Existuje skutočné nebezpečenstvo, že pri spájkovaní sa zníži vnútorný priemer spoja, čo povedie k zníženiu prietokovej vody systému alebo dokonca k jeho strate. A to sa stáva preto, lebo koniec prechádza príliš hlboko do horúcej dýzy a potom, keď je nasunutý do zásuvky, ide aj ďalej, ako je potrebné, ale pretože je horúca, začína sa splošťovať a vytvára preťaženie.

Preto pri ohrievaní okraja rúry buďte veľmi opatrní - jeho koniec by mal ísť do horúcej dýzy o viac ako 10-15 mm - takže kontinuita potrubia bude úplne zachovaná.

Na termostatu spájkovačky je spravidla maximálna značka spínača 300 ° C a táto teplota je dostatočná na to, aby fungovala aj pri miernom mrazu, ale to neznamená, že by tento parameter mal byť konštantný režim.

Mal by byť vedený izbovou teplotou v miestnosti - 19-22 ° C a v takýchto prípadoch by mal byť nastavovací gombík spínača okolo 280 ° C, no ak pracujete v lete a v miestnosti na vyhrievanie, posuňte kľučku na 270 ° C.

Takéto režimy sú najvhodnejšie na zváranie počas PPR a poloha 300 ° C by sa mala používať iba v chladnej miestnosti alebo vo vonkajšom prostredí, v chladnej sezóne, ako aj pri veternom počasí.

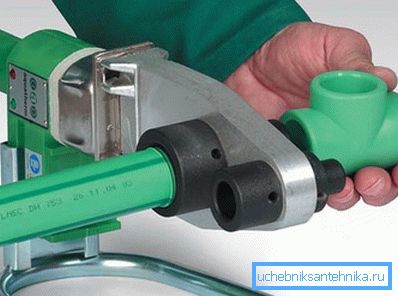

Teraz pristúpime ku zváraniu rúry s armatúrou (musia sa zhodovať v priemere) a po príprave a označovaní materiálu vykurovame prístroj, ktorý v závislosti od modelu vyberie požadovaný teplotný režim z 10 na 15 minút.

Tryska by mala byť upevnená ešte pred tým, ako zapnete spájkovačku v sieti - je to oveľa pohodlnejšie to urobiť v chladnom stave a ak budete musieť pracovať s rôznymi priemermi potrubia (pomocou redukčných spojov), mali by ste opraviť obe trysky súčasne - všetky značky a typy zváracích jednotiek na to vypočítané.

Ak je to možné, je to najvýhodnejšie robiť prácu, sedieť na malej stoličke a na nožičke stúpať nohami tak, aby sa samotné zariadenie nepohybovalo, ale je to možné len pri montáži jednotlivých blokov - v budúcnosti bude takáto práca robená s hmotnosťou.

Preto namontujte potrubie na jednej strane dýzy a na druhej strane ju zasuňte do požadovanej hĺbky a stlačte ju v tejto polohe po dobu 5-6 sekúnd, aby sa polypropylén dobre zohrial. Potom natočíte obidve strany naraz a bez oneskorenia, postavte ich do požadovanej polohy, vedie ich predtým nastavené štítky a znova ich udržiavajte v pevnej polohe po dobu 5-6 sekúnd.

Inštalácia prívodu vody je oveľa vhodnejšie na výrobu jednotlivých blokov, ktoré sa zvárajú samostatne, ako je vidieť na hornej fotografii, po ktorej sú spájané do jedného systému.

Vzhľadom na skutočnosť, že samotná spájkovačka je pomerne ľahká, v priemere 1,5-2 kg, jedna osoba dokáže túto prácu zvládnuť tým, že drží stroj v jednej ruke a zváraná jednotka v druhej. Ale pre pripojenie objemných blokov je potrebná určitá skúsenosť, preto ich veľkosť by mala byť prinajmenšom obmedzená.

záver

Na to, aby sa polypropylénové rúrky mohli rezať vlastnými rukami, použite špeciálne nožnice (to môže byť tiež vykonané pomocou píly, ale po nej zostávajú ostrice). Kvalita nožníc nemá ani poslednú hodnotu - dobrá gilotina robí rovnomerný strih, ale ak má vôľu alebo sa ohne, potom sa to nestane (pozri tiež článok Polypropylénové potrubia pre inštaláciu v dome).
