Zariadenie na spájkovanie medených potrubí: rozoberajte

Už viac ako 100 rokov komunikácia z medi bola v trvalom dopyte. Niektorí si ich vyberú ako ukazovateľ prosperity, iní sú priťahovaní závideniahodnou trvanlivosťou, ale akokoľvek, medené rúry v akejkoľvek sfére sa vyznačujú vysokým výkonom a ľahkosťou inštalácie vlastnými rukami.

Napriek tomu, že tento materiál nemožno nazvať rozpočtovým rozhodnutím, povesť, že náklady na zabezpečenie inštalácie alebo kúrenia z medi je mimoriadne vysoká, je značne prehnané.

Rúry skutočne stojí peniaze, ale príslušenstvo a iné spojenia sú pre ne oveľa lacnejšie ako kvalitné polypropylénové výrobky. Nástroj Plus na spájkovanie medených rúrok má prijateľnú cenu.

Čo potrebujete na spájkovanie

Možno hlavným aktérom trvalého napojenia takýchto produktov je plynový horák na spájkovanie medených rúr.

O trochu neskôr sa o tom podrobnejšie dozvieme a teraz budeme hovoriť o pomocných a nie menej nevyhnutných úpravách.

• Pre presné rezanie rúrok odborníci používajú špecializovaný nástroj na rezanie rúr.. Je vybavený rezačkou z vysoko pevného materiálu, ktorý poskytuje kvalitný strih. Cena zariadenia závisí od priemeru produktov, s ktorými môže pracovať. V domácnosti môžete použiť pila na kov, je vhodné ho vystrihnúť, ale strih nebude úplne rovný.
• Ďalší dôležitý nástroj môže byť považovaný za phasmodus. Je to potrebné pre skosenie, to znamená ostruhy a nepravidelnosti od okraja rezanej rúry. Bez tohto zariadenia bude spájanie prvkov pomerne problematické a čipy sa môžu dostať do systému. Môžete použiť súbor, ale je to dlhé a nepríjemné.

Dôležité: Vyrábajú sa dva typy výrobkov, zberač okrúhlych tvárí je vhodnejší, ale je určený len na priemer až do 36 mm. Pick-up s ceruzkou môže pracovať s ľubovoľnou sekciou, ale musíte mať určitú zručnosť na jej používanie.

• Rozprašovač rúrok je veľmi pohodlné zariadenie. Faktom je, že materiál na usporiadanie vedenia je zvyčajne odobratý z rovnakej časti a na spojenie 2 identických potrubí, použite prechodový obal. Ak existuje expandér rúrok, jeden z dvoch pripojených koncov linky sa môže mierne posunúť a vytvoriť spoľahlivé spojenie bez použitia prídavného príslušenstva.

Dôležité: Rozprašovač rúr je vložený do rúry do hĺbky minimálne 1 priemeru. Môžete tak tlačiť steny z mäkkej zliatiny, ak sú steny hrubé alebo zliatina medi je dostatočne pružná, potom musí byť okraj výrobku spálený.

Ručný kompaktný plynový horák

Ako už bolo uvedené, hlavným pracovným nástrojom je plynový horák na spájkovanie medených rúr. Rozsah je tu dosť široký, pre amatérske použitie, na malé objemy sa používa malý jednorazový propánový horák na spájkovanie medených rúr.

Existujú poloprofesionálne modely a nakoniec na veľkých staveniskách odborníci používajú mobilný prístroj na spájkovanie medených rúr.

Vystúpenie ručných horákov nasadených na malom plynovom valci na trhu otvorilo širokú perspektívu budovania systému vlastnými rukami. Kompaktnosť výrobku určuje pohodlie práce na ťažko dostupných miestach, ako sú kúpeľne alebo kuchyne.

Takéto horáky je možné naplniť rôznymi zmesami plynov s rôznymi teplotami spaľovania. Všetko závisí od druhu spájky a od toho, ktoré zliatiny budú namontované.

Na držiaku je špeciálny ventil, pomocou ktorého je nastaviteľná dĺžka a zaostrenie plameňa. Okrem toho je táto sada vybavená niekoľkými odnímateľnými dýzami, čo umožňuje regulovať rýchlosť ohrevu materiálu.

Bezpečnosť práce je zabezpečená vstavaným spätným ventilom. Ručné horáky sú úplne samostatné nástroje, nepotrebujú prídavné podávače. S ich pomocou, s určitými schopnosťami, môžete vytvoriť vysoko profesionálne švy.

Zhotovené sú modely vybavené plameňovým reflektorom, ktoré zabezpečujú úspory plynu a rovnomerné povrchové vykurovanie.

Profesionálne vybavenie

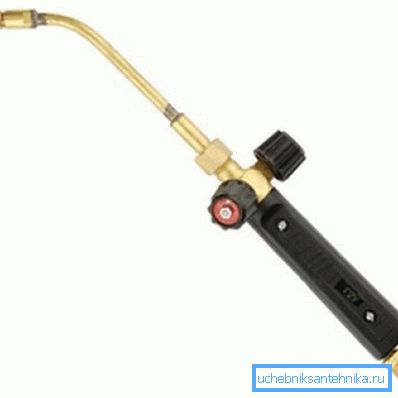

Profesionálne zariadenie na spájkovanie medených rúrok, ako je väčšina špecializovaných zariadení, je ťažšie. Ak sa zmes plynu a vzduchu používa na vykurovanie v automatickom ručnom spreji, odborníci často spájajú zmes plynu a kyslíka. Teplota horenia je oveľa vyššia, čo môže viesť k použitiu horáka na spájkovanie medených rúrok tvrdou pájkou.

Celé zariadenie je založené na malom mobilnom vozíku a skladá sa z 2 plynových fliaš s propánom butánom a kyslíkom. V niektorých prípadoch sa môže namiesto propán-butánu použiť acetylén. Kyslík na druhej strane vykonáva funkciu aktívneho oxidačného činidla, zatiaľ čo plyn je dodávaný do profesionálneho horáka pomocou špeciálnych plynových hadíc.

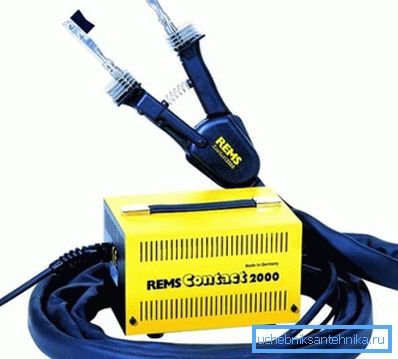

Dôležité: v niektorých prípadoch je pre spájkovanie tavnými materiálmi povolené používať špecializované elektrické spájkovačky ako ohrievač.

Spájkovacie zmesi

Pre dobré spájanie je tiež potrebná spájka pre spájkovanie medených rúr s optimálnou teplotou ohrevu. Vizuálne to vyzerá ako obyčajný drôt s prierezom 2 - 6 mm.

Jeho teplota topenia je o niečo nižšia ako teplota medenej rúrky. Vzhľadom na kapilárny efekt, keď sa roztopí, preteká medzi rúrky a vytvára tuhý, pevný a trvanlivý šev.

Spájky sú tvrdé a mäkké.

• Pre inštaláciu vykurovacích systémov sa často používa obyčajná mäkká cínová spájka. Vzťahuje sa na nízku teplotu topenia a je schopný poskytnúť spoľahlivé pripojenie pri teplotách až +180 ° C.

Dôležité: pájka na báze cínu obsahuje určité percento olova. Z tohto dôvodu je zakázané používať v systémoch, ktoré prepravujú pitnú vodu.

• Klimatizačné systémy a potrubia v nízkoteplotných mraziacich komorách sú spojené pomocou pevnej spájky medi a fosforu, v ktorej sú prítomné inklúzie striebra. Pri spájkovaní medeného potrubia s medenou fosforovou spájkou sa nevyžaduje dodatočné použitie taviva. Ak potrubie obsahuje viac ako 10% niklu alebo potrebujete spájkovať hliníkový bronz, kompozícia meď a fosfor nebude fungovať.
• V takýchto prípadoch sa používajú zlúčeniny striebra, čím je percento striebra vyššie, tým lepšie bude spájkovanie. Napríklad zlúčenina obsahujúca až 35% striebra je potrebná na spojenie so železom.

• Flux pre spájkovanie medených rúrok sa používa v prípade spojenia s inými kovmi, mosadzou, bronzom alebo železom. Poskytuje lepšiu priľnavosť povrchu materiálu a zabraňuje tvorbe oxidov. Dodáva sa v inej konzistencii, a to ako vo forme kvapalín, tak aj vo forme gélov. Aplikujte štetcom a po práci otrite mokrou špongiou alebo opláchnite vodou.
• Teraz široko používaná pasta na spájkovanie medených rúr môže byť nazývaná lepším tokom. V závislosti od účelu obsahuje pasta práškový spájkovací prášok, spojivo a tok na zlepšenie priľnavosti. Použitie takého riešenia na povrch poskytuje rýchlu a vysokokvalitnú priľnavosť. Tieto pasty neobsahujú olovo, takže sa môžu používať všade.

Niekoľko slov o spájkovacej technike

Akékoľvek zvárané práce vyžadujú prípravu materiálu. Bez ohľadu na to, či sa bude vykonávať bez týchto zlúčenín tok, pasta alebo práca, povrch rúry by sa mal v každom prípade čistiť. K tomu použite kefu na kov alebo špeciálnu špongiu.

Tip: Odborníci neodporúčajú čistenie povrchu brúsnym papierom alebo inými abrazívnymi materiálmi. Keďže brúsne častice môžu výrazne znížiť kvalitu pripojenia.

Pri domácich vykurovacích systémoch alebo pri dodávke vody môžete robiť bez použitia príslušenstva, ale pre pripojenie budete potrebovať expandér rúrok. Rozšírenie sa uskutočňuje tak, že medzera medzi stenami rúrok, ktoré sa majú spojiť, je v rozmedzí od 0,025 do 0,125 mm.

Ďalej pokračujte v zahrievaní pripojenia. Pokyn vyžaduje, aby bolo vyhrievanie jednotné. Nie je potrebné priviesť kov do bodu tavenia, čo môže neskôr viesť k poruche práce alebo k zníženiu vlastností zlúčeniny.

Aby bola pájka rovnomerne rozložená po celej oblasti styku, je potrebné, aby sa roztavila od dotyku vyhrievaného kovu. Nie je potrebné ohrievať samotnú spájku s horákom, pretože ak nie je kov dostatočne vykurovaný, spojenie s dobrou kvalitou zlyhá. Produkt sa ochladzuje, obvykle do jednej hodiny.

Video v tomto článku zobrazuje jemnosť spájkovania.

záver

Roky skúseností s pripojením medených výrobkov ukazujú, že pre začiatočníkov je najzložitejšou voľbou spájkovanie a súvisiace materiály. Proces spájkovania je ľahko zvládnuteľný, nástroj na spájkovanie medených rúr je lacný a pod vedením mentora môže byť všetka veda pochopená za jeden deň (pozri aj článok Polypropylénové rúry a tvarovky: funkcie, štandardy, tipy na inštaláciu).
