Ventilačná svorka - typy a účel
Ventilačný krúžok je dôležitým upevňovacím prvkom vzduchových potrubí a iných prvkov ventilačných systémov. Okrem toho môže vykonávať rôzne funkcie, resp. Môže mať rôzne konštrukcie. V tomto článku uvažujeme o najbežnejších typoch takých spojovacích prvkov, ktoré sa používajú pri montáži vzduchových výmenných systémov a ich účeloch.
Všeobecné informácie
Často majitelia domov pri inštalácii vetrania nevenujú pozornosť výberu spojovacích prvkov, avšak kvalita týchto inštalácií, teda účinnosť a trvanlivosť celého systému závisí od týchto častí. Okrem toho, aby svorky ventilačných rúrok mohli vyriešiť úlohy, ktoré sú pre ne určené, je potrebné ich správne vybrať, pretože, ako bolo uvedené vyššie, môžu mať iný dizajn.
Treba poznamenať, že tieto spojovacie prvky sú rozšírené kvôli mnohým výhodám, ako sú:
- Jednoduchý uzamykací mechanizmus, ktorý umožňuje jednoduchú montáž ventilácie.
- Riziko neplánovaného zverejnenia je vylúčené.
- Vďaka kompaktnosti je praktické vykonať inštaláciu v obmedzenom priestore.
Štandardná ventilačná svorka s gumovým pásom sa môže použiť na upevnenie vertikálnych i horizontálnych konštrukcií. Preto môžeme povedať, že také sponky sú tiež celkom všestranné.
Typy upevňovacích prvkov
Pri inštalácii ventilácie sa najčastejšie používajú tieto typy svoriek:

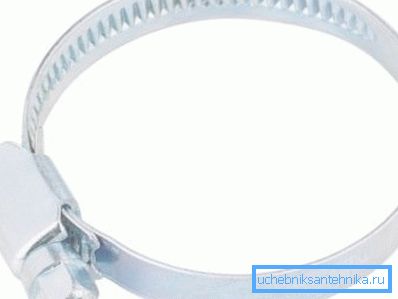

| standard | Výrobok môže byť obojstranne s tesniacim gumovým krúžkom a bez neho je spravidla telo vyrobené z pozinkovanej ocele. Veľkosť sa volí podľa priemeru potrubia. |
| nylon | Používa sa na upevnenie pružných vlnitých dýz. Výrobky môžu mať rôzne dĺžky a šírky. Dĺžka je zvolená v súlade s priemerom rúr a je v rozmedzí 80 - 1220 mm. |
| stuha | Detail je vyrobený vo forme pásky z nehrdzavejúcej ocele so šírkou 9-12 mm. Na opravu použite špeciálne spony vyrobené z nehrdzavejúcej ocele. Používa sa na upevnenie pružných dýz. |

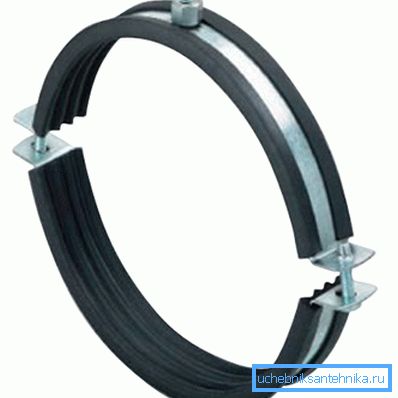

| S gumovým tesnením a maticou | Konštrukcia je vytvorená z dvoch častí vo forme polkruhov, ktoré majú výstupky pre vzájomné spojenie. V hornej časti produktu je zváraná matica, ktorou môžete zavesiť rúry. Môže sa teda použiť na upevnenie vzduchových kanálov na steny, strop alebo podlahu. |
| S kombigaykoy | Konštrukcia je podobná ako predchádzajúca, jediná, namiesto jednoduchého matice, je zváraná zásuvka. |

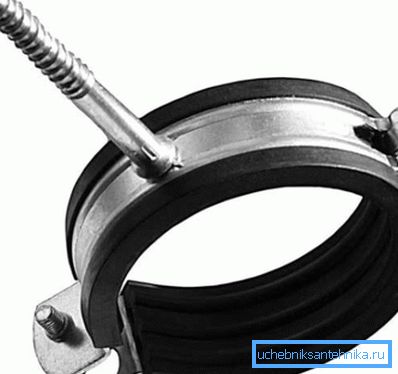

| S samoreznou skrutkou a gumovým profilom | Samoreznú skrutku umožňuje pripevniť konštrukciu na stenu alebo napríklad na strop. Takéto spojovacie prvky sa často používajú pri inštalácii komínov a ventilačných rúr. |

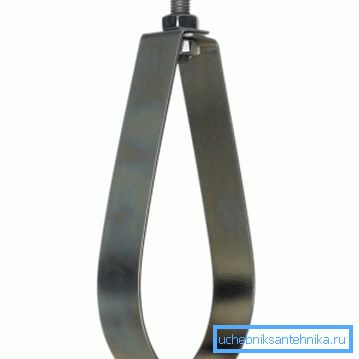

| Splinklerny | Výrobok sa používa na bezplatné zavesenie vzduchových potrubí. Pomocou závitovej tyče môžete meniť výšku držiaka. |
Venujte pozornosť! Spojovacie prvky s gumovými tesneniami môžu znížiť hluk o 15 decibelov a tiež znížiť vibrácie systému.
Montážna svorka
Montážny výber
Pred samotnou inštaláciou systému musíte vybrať správnu svorku.
Ak to chcete urobiť, musíte sa sústrediť na nasledujúce parametre:
- Hrúbka oceľového pásu;
- Šírka spojovacích prostriedkov;
- Rozsah prípustného uťahovania;
- Vnútorný priemer;
- Nosnosť
Samozrejme, štruktúrne prvky sú tiež dôležité, ak potrebujete urobiť vysoko kvalitné spojenie dvoch rúr, potom je pre tieto účely najlepšie použiť štandardnú montáž s gumovým tesnením. Ak potrebujete upevniť potrubie na stenu, mali by ste použiť dizajn so skrutkou.
Venujte pozornosť! Pri výbere spojovacích materiálov by ste mali venovať pozornosť antikoróznemu náteru, pretože to ovplyvňuje trvanlivosť výrobku. Navyše nie je potrebné kupovať diely, ktorých cena je najnižšia.
inštalácia
Ako bolo uvedené vyššie, inštalácia spojovacích prvkov na potrubí je veľmi jednoduchá.
Pokyn je nasledujúci:
- Ak je dizajn spojovacieho prvku taký, že nie je úplne unbend, musí byť najskôr umiestnený na jedno z pripojených potrubí.
- Potom sú dve rúrky alebo iné časti prepojené.
- Potom musí byť krúžok umiestnený na spojenie dvoch častí.
- Potom musíte utiahnuť upevňovač pomocou kľúča alebo skrutkovača, čím sa zabezpečí spoľahlivé spojenie častí.

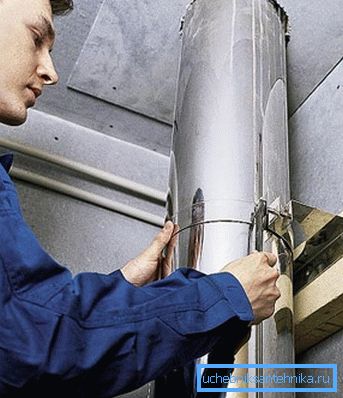

Ak je nainštalovaná svorka na vetranie pomocou samoreznej skrutky, je najprv nutné ju pripevniť na stenu alebo strop a potom ju upevniť.
Venujte pozornosť! Pri montáži potrubí musíte brať do úvahy zaťaženie spojovacích prostriedkov a vypočítať vzdialenosť medzi nimi. Maximálna vzdialenosť by nemala presiahnuť štyri metre. V tomto prípade musí svorka tesne zvlhnúť potrubie, aby sa zabránilo jeho vibráciám.
Tu, možno, všetky dôležité body, ktoré potrebujete vedieť o príslušenstve pre ventilačné systémy.
záver
Na prvý pohľad sa môže zdať, že hodnota svorky v systéme výmeny vzduchu nie je veľká. Spoľahlivosť inštalácie však závisí od upevňovacích prvkov, preto by sa pri výbere týchto výrobkov nemala venovať menšia pozornosť ako ostatné prvky systému. Je obzvlášť dôležité, aby zvolená konštrukcia zodpovedala úlohám, ktoré sú jej priradené.
Z videa v tomto článku sa môžete dozvedieť ďalšie informácie o tejto téme.
