Valce pre profilové rúry: typy, princíp činnosti, nezávislá

Ako môže byť tvarovaná štvorcová alebo obdĺžniková časť s bežným oblúkom? Ako môžu byť vyrobené vlastné valce pre tvarované rúry? A aké riešenia ponúka moderný priemysel? Pokúsme sa odpovedať na tieto otázky.

Prečo to potrebujete

Prečo musím ohýbať profilovú rúrku?

Ukážme niekoľko príkladov.

• Oblúk je nielen krásny, ale aj praktický: nikdy nebude hromadiť sneh.
• Zakrivený priezor nad verandou vyzerá oveľa lepšie ako jednoduchý dizajn s jednou rampou.
• Klenutý skleník je mimoriadne odolný, dokonale odoláva zaťaženiu snehom a vetrom.

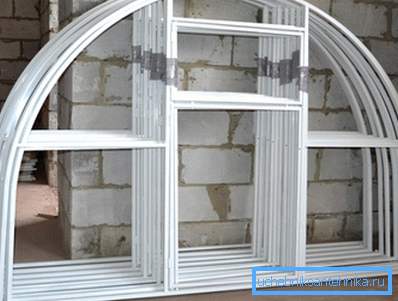

Mimochodom: montáž skleníkov z tvarovaných rúr je dobrou činnosťou, ktorá si vyžaduje prítomnosť len známych ohýbacích valcov a zváracích strojov.

Typy valčekov

Čo vlastne sú?

mechanický

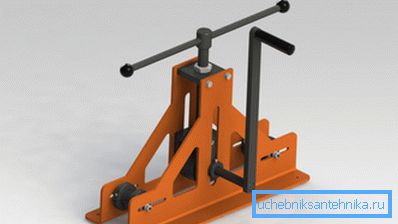

Najjednoduchší dizajn je mechanický trojvalcový mlyn. Takéto stroje sa často nachádzajú v predaji; ich cena začína od asi 15 - 20 tisíc rubľov. Ako sú usporiadané?

V plnom súlade s názvom je konštrukcia založená na proftruboch s tromi valcami. Jeden z nich môže byť posunutý vzhľadom k ostatným dvom v smere kolmom k rovine, ktorá ich spája; na posunutie sa používa skrutkový mechanizmus, ktorý umožňuje aj osobe s pomerne bežnými fyzickými schopnosťami vyvinúť značné úsilie.

Jeden z valcov je dodávaný s rukoväťou, ktorá ho umožňuje otáčať a tým ťahať rúru, ktorá sa má ohýbať.

Existuje niekoľko úprav, ktoré umožňujú niekoľko zlepšení výkonnosti ohýbača rúr:

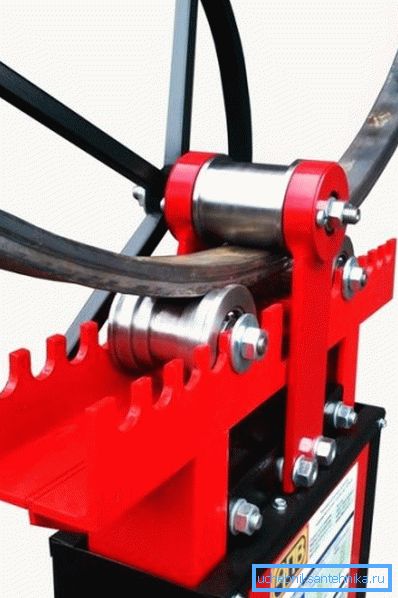

• Kombinovanie valcov so spoločným reťazcom zabezpečí ich synchronné otáčanie., čím sa zabráni skĺznutiu potrubia.
• Zariadenie sa môže použiť namiesto reťaze..
• Použitie vytvrdených roliek zvyšuje svoj zdroj niekoľkokrát.
• Okrem toho môžu byť valce vymeniteľné., čo umožní ohýbať sa bez uviaznutí ako profilovaných, tak aj okrúhlych rúrok.

elektrický

V tomto prípade sa časť ručnej práce posunie na elektrický motor.

V predaji nájdete dve možnosti pre vykonanie elektrických ohýbačov rúrok:

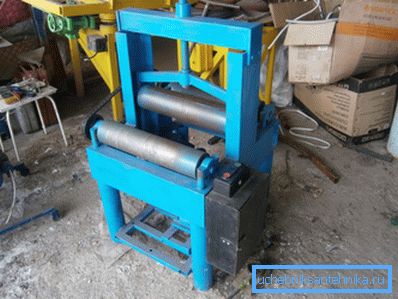

• Pri jednoduchších riešeniach je elektrický motor zodpovedný len za vyťahovanie potrubia. Umiestnenie ohýbacieho valca sa vykonáva ručne.

• Pokročilé modely valčekov používajú elektrinu ako na ťahanie, tak aj na posun valca (samozrejme pomocou prevodovky, ktorá vynáša silu).

hydraulické

Do tejto kategórie patria výkonné priemyselné stroje vážiace desiatky ton a pomerne kompaktné zariadenia. Ich spoločným znakom je použitie hydraulického valca: v ňom je čerpaný tlak oleja, na deformačnom valci sa môže vyvinúť obrovská sila.

Polomer ohybu

Bez ohľadu na zariadenie ohýbača rúr je všeobecný vzor: čím väčšia je hrúbka rúry (jeho prierez rovnobežný s polomerom ohybu), tým väčší je polomer minimálneho ohybu. Uvádzame hodnoty uvedené pre ich stroje jedným z domácich výrobcov - sú to dosť typické.

Bez ohýbača rúrok

Je možné ohýbať oblúk z tvarovanej rúrky bez valcov?

Z technického hľadiska je to možné, ale výsledok bude pravdepodobne neuspokojivý.

Pokyny na ohýbanie nie sú také komplikované, pretože vyžadujú veľké množstvo prípravných prác.

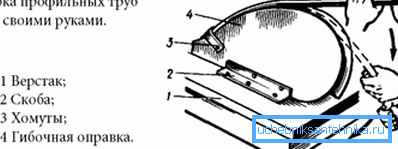

1. Šablóna s tvarom povrchu zodpovedajúcim oblúku, ktorý potrebujete, je vyrobená z dreva alebo preglejky.
2. Na šablónu je pripevnená slučka - príchytka, do ktorej je vložený jeden z koncov rúrky.
3. Ďalšia práca v skutočnosti prichádza k aplikácii hrubej sily na druhom konci. Na zvýšenie úsilia je možné použiť rôzne páky.

Bláznivé ruky

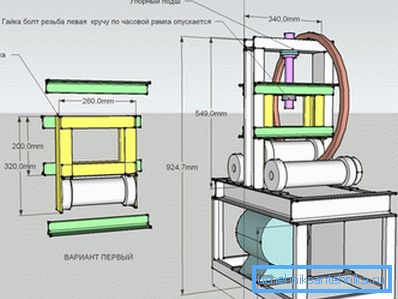

Rôzne schémy a výkresy kotúčov pre profilové rúrky to robíte sami v posledných rokoch doslova zaplavili internet.

Budeme okamžite sklamať najúspornejších čitateľov: niektoré detaily budú musieť byť objednané.

Ktoré z nich?

• Sami sa valia. Môžu byť valcovité alebo s drážkami na ohýbanie okrúhlych rúrok.
• Klipy pre ložiská.
• Pri použití reťazového prevodu - hviezdičkami.

Samozrejme, bez odkazu na konkrétny dizajn je bezúspešná úloha poradiť pri montáži valčekov.

Pokúsme sa však rešpektovať odporúčania majiteľov vlastných zariadení, ktoré zdôrazňujú hlavné body.

• Rukoväť pohonu musí mať otočnú rukoväť. V opačnom prípade sa prvé mozoly na rukách objavia vo vzdialenosti niekoľkých metrov od vytiahnutého potrubia.

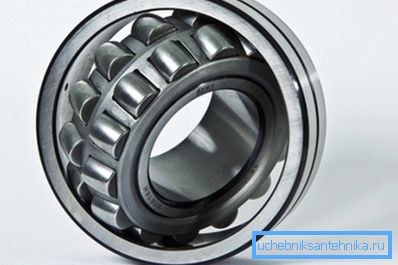

• Ložiská majú lepšie zaobstarať sa. Pripojenie obidvoch ložísk každého valca presne na rovnakej osi doma nie je skutočnou úlohou; najmenší nesúlad zvýši ťahovú silu.

• Skrutka, ktorá poháňa prítlačný valec, môže byť odoberaná zo starého zveráku.

Mimochodom: alternatívou k skrutkovaciemu mechanizmu je automobilový konektor ľubovoľného typu. Umožní vám vyvinúť obrovské úsilie s minimálnou aplikáciou vlastnej sily.

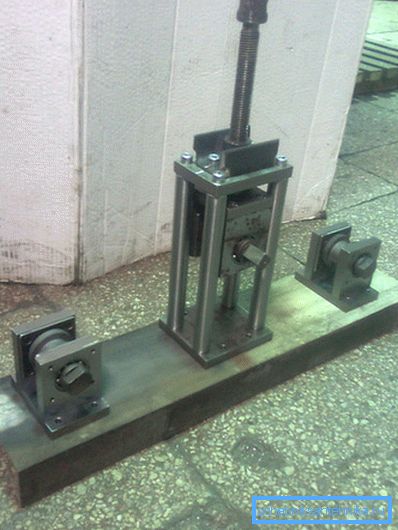

• Ako posteľ je lepšie použiť segment kanála vhodnej veľkosti. Ohybová sila lôžka bude veľmi významná; Zváraný rám z rohového alebo tenkého potrubia sa môže jednoducho ohýbať.

záver

Dúfame, že materiál, ktorý ponúkne upriamená pozornosť čitateľa, mu pomôže vybrať si alebo použiť nástroj podľa jeho predstáv. Ako vždy, v tomto článku nájdete ďalšie tematické informácie. Veľa šťastia!
