Svorky na upevnenie pvc rúrok a iné metódy spojovacích

V procese inštalácie plastových potrubných systémov je veľmi dôležitá nielen kvalita samotného materiálu, ale aj správny výber spojovacích prvkov, čo zabezpečuje efektívnu a spoľahlivú prevádzku vytvoreného potrubia. V tomto článku sa budeme zaoberať rôznymi metódami upevňovania a inštaláciou diaľnic z PVC potrubí, ktorých realizáciou je možné použiť spony a svorky na upevnenie rúr podľa GOST 24137 80.

Typy spojovacích materiálov pre výrobky z polyvinylchloridu

Proces upevnenia potrubia počas inštalácie nebude vyžadovať nákup špecializovaného zariadenia.

Na výrobu spoľahlivého a vysokokvalitného upevnenia PVC materiálov pri pokládke potrubia sa používajú držiaky rúr nasledujúceho typu:

• Plastové spony;
• Montážna svorka.

Krok montáže

Inštalácia upevňovacích prvkov do domu vyžaduje dodržiavanie niektorých pravidiel s cieľom zabezpečiť efektívnu a dlhodobú prevádzku potrubia. Aby sa predišlo vzniku priehybov línie, je nevyhnutné prísne dodržiavať odporúčanú vzdialenosť medzi spojovacími prvkami. (Pozri tiež článok Spojky pre potrubia: funkcie.)

Technické predpisy a predpisy stanovujú, že spony a svorky na upevnenie potrubí by mali byť umiestnené nasledovne:

1. Interval montáže pre rúry s malým priemerom (nie viac ako 20 mm):
2. Studené prostredie prevádzky systému - 80 cm;
3. Diaľničná horúca voda (nad 60 stupňov) - 65 cm;
4. Pri inštalácii potrubia s priemerom 40 mm by rozstup medzi spojovacími prvkami mal byť 95 cm pre zásobovanie horúcou vodou a 110 pre studenú vodu;
5. Diaľnice s priemerom väčším ako 110 mm sú upevnené prvkami umiestnenými vo vzdialenosti 185 cm od seba pre prepravu studenej kvapaliny a 160 cm pre pohyb teplej vody.

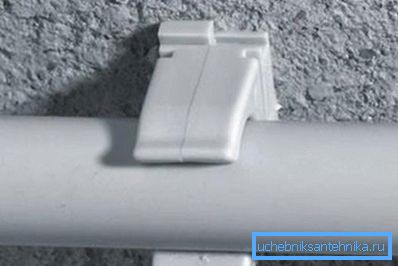

Montáž na klip

Vodovzdorné svorky pre PVC trubky sú vyrábané pomocou nylonovej technológie.

Tento druh prísady umožňuje produktu dodávať dôležité charakteristiky výkonu, ako napríklad:

• Zvýšený koeficient tepelnej stability;
• Vysoká pevnosť, vydržia účinky mechanického typu;
• Jednoduchosť a jednoduchosť inštalácie;
• Nízka cena.

Produkty ako klipy sú dostupné na trhu v obrovskom rozsahu veľkostí, takže si môžete vybrať najvhodnejšie na upevnenie potrubí rôznych priemerov. Aby sa vytvorila spoľahlivá fixácia tohto typu prvkov, sú zvolené tak, aby vnútorný priemer presne zodpovedal vonkajšiemu priemeru rúrky.

Držiaky klinových tvaroviek zabezpečujú axiálny pohyb počas expanzného procesu, keď teplota stúpa. Z tohto dôvodu sa najčastejšie používajú pri vytváraní systému na prepravu teplej vody alebo vykurovacích systémov.

Rada. Ak potrebujete položiť niekoľko vetví potrubia blízko seba na upevnenie na stenu, môžete napríklad použiť dvojité klipy.

Použitie hadicových svoriek

Ak je komunikačný systém vytvorený z materiálov s veľkými priemermi na prepravu hmoty s vážnou hmotnosťou, potom je vhodnejšie použiť nie plastové spony, ale svorky. Štrukturálne je takýto výrobok bežná skrutkovitá prípojka, vo vnútri ktorej je starostlivo uložené gumové tesnenie.

Tento typ prvku umožní kompenzovať vibrácie systému v procese prepravy veľkých objemov média. Je to preto, že v procese vážnych a významných výkyvov v sieti vám umožňujú bezpečne držať pozíciu každého z jeho úsekov.

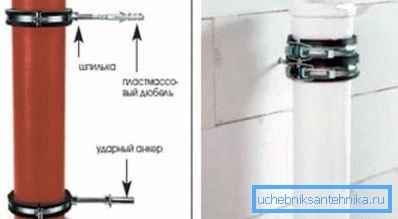

Svorky na upevnenie PVC rúr sú doplnené hmoždinkami a špecializovaným čapom. Na trhu nájdete plastovú a oceľovú rúrkovú svorku.

Napriek tomu, že upevňovanie pomocou takýchto prvkov sa považuje za pomerne tuhé a snaží sa v procese fixácie systému, môžete získať tieto výsledky:

• Pevné upevnenie potrubia, ktoré je možné dosiahnuť len pri maximálnom uťahovaní všetkých skrutiek. Táto vlastnosť umožňuje použiť spojovacie prvky na upevnenie časti systému na minimalizáciu posunutia;
• Plávajúca montáž pre výrobky z PVC. Ak nie sú upevňovacie prvky dostatočne dotiahnuté, bude tam malá medzera, ktorá umožní voľný pohyb potrubia. Tento typ inštalácie môže byť potrebný v prípade kolísania teploty v pracovnom prostredí.

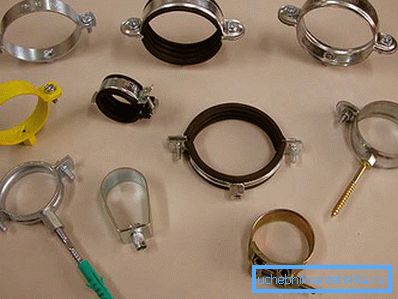

Hlavné typy svoriek

K dispozícii sú svorky nasledujúcej formy:

1. Pásové káble. Takéto pomerne jednoduché výrobky sa tiež nazývajú svorky. Výrobcovia ich dodávajú s vnútornými spojovacími prvkami. Používajú sa na upevňovanie a upevňovanie káblov na rôzne povrchy, vertikálne i horizontálne. Takéto potery sú vyrobené z polyamidu, ktorý je odolný polymér;

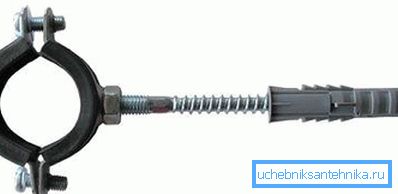

2. Svorky na rúry. Hmotnosť svorky na upevnenie rúrok je najväčšia, pretože vyrobiť z ocele. Pozostávajú z dvoch častí, ktoré sú skrutkované spolu. Spoľahlivosť a tesnosť montáže poskytuje gumové tesnenie na vnútornej strane výrobku, ale bez neho sú možnosti;
3. Stavebné spojovacie prvky na upevnenie rúrok sa používa na vytvorenie lešenia. Majú závidiacu silu a umožňujú nielen pripojiť detaily lesa, ale aj pripojiť ich k nosným povrchom;
4. Pás alebo červ používa sa na pripojenie potrubia a hadíc, ako aj na upevnenie na steny a stropy.

Venujte pozornosť! Šnekové svorky okrem funkcie upevnenia umožňujú udržiavať tesnosť hadíc.

Okrem klasifikácie podľa typu sú takéto spojovacie prostriedky klasifikované v závislosti od materiálu, z ktorého sú vyrobené:

1. kov;
2. Plast.

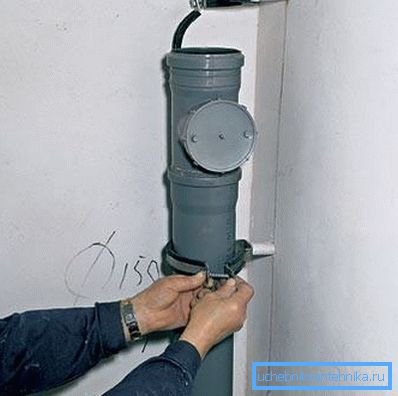

Poradie spojov so svorkami

Použitie takýchto výrobkov ako svorka na upevnenie rúrok 110 alebo inej veľkosti počas inštalácie je možné vykonať všetku prácu na potrubí pokladať pomerne rýchlo.

Aby ste to urobili, mali by sa vykonať nasledujúce pokyny krok za krokom:

1. Najprv musí byť označená celá cesta.

Rada. V tomto štádiu nesmiete zabúdať, že kanalizačný systém je umiestnený pod uhlom. Ak máte zaneprázdnenú inštaláciu systému zásobovania vodou v nevykurovaných miestnostiach, musíte tiež inštalovať pod svahom, aby ste predišli stagnácii a nahromadeniu vody.

1. Na mieste inštalácie trasy je potrebné označiť miesta spojovacích častí, pričom sa zohľadnia prípustné vzdialenosti medzi nimi;
2. Vŕtanie otvorov v miestach montáže hmoždinky;
3. Pomocou kladiva a skrutkovača musíte upevniť svorky na miestach, ktoré boli predtým označené a vyvŕtané;
4. V záverečnej fáze vložíme potrubia do svoriek a utiahnite ich na požadovanú úroveň.

Na záver

Pomocou produktov, ako sú klipy a svorky, budete schopní nezávisle a dostatočne rýchlo inštalovať potrubie bez použitia špecializovaného nástroja a bez špeciálnych zručností.

Takto takto nastavené rúry budú bez problémov vykonávať dlhodobo všetky funkcie, ktoré im boli pridelené. Video v tomto článku prinesie ešte viac informácií o výrobe spojovacích materiálov z PVC.
