Svorky kovových rúrok - typy a použitie

Hoci kovové svorky nie sú priamo zapojené do prepravy kvapaliny alebo plynu cez potrubie, zohrávajú však dôležitú úlohu pri inštalácii systému. Najčastejšie sa používajú na upevnenie potrubí, avšak niektoré z nich umožňujú núdzovú opravu potrubia v prípade jeho odtlakovania.

Ďalej sa pozrieme na tieto produkty bližšie, zvážime ich typy a vlastnosti aplikácie.

Všeobecné informácie

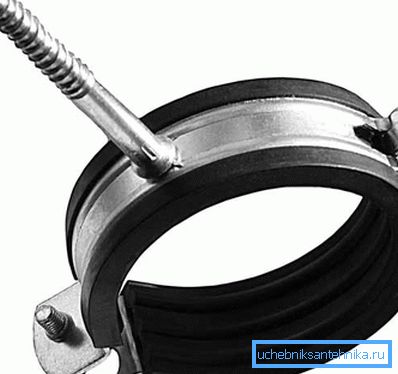

Svorky sú zvyčajne obruče, pozostávajú z dvoch častí, ktoré sú upevnené pomocou spojovacích skrutiek. Svorky z kovovej ocele na upevnenie rúrok sú tiež prvky na ich pripevnenie k rôznym rovinám.

Môže to byť:

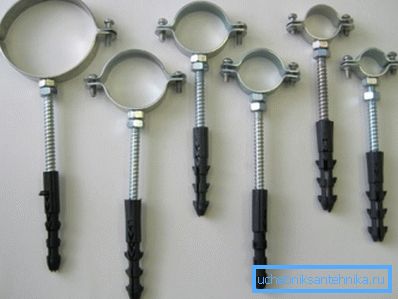

• Plastová hmoždinka s samonavíjacím kolíkom;
• Pripojte matice.

Vďaka upevňovačom je možné svorky pripevniť na stenu, strop alebo podlahu. Pokiaľ ide o opravné svorky, sú viac, spravidla široké a nemajú upevňovacie prvky, ale inak sa nijako nelíšia od vyššie uvedeného.

Bez ohľadu na druh výrobkov sú ich výhody nízka cena a jednoduchá inštalácia. Zvyčajne inštalácia trvá niekoľko minút.

Venujte pozornosť! Spravidla sú držiaky nainštalované na spoje potrubia, čo umožňuje zabezpečiť tesnosť a trvanlivosť spojenia.

Hlavné charakteristiky sú:

• Vnútorný priemer časti;
• hrúbka;
• šírky;
• Rozsah utiahnutia.

Okrem toho sa produkty líšia:

• výstavbe;
• Destination.

Ďalej sa bližšie pozrite na vlastnosti upevnenia a opravy kovových svoriek.

Svorky na rúry

Špeciálne funkcie

Najprv treba povedať, že úloha upevnenia rúr často nezasahuje do konštrukcie pohybu pozdĺž osi. Toto je obzvlášť dôležité pre vykurovacie a teplovodné potrubia, kde tepelná rozťažnosť môže byť značná.

Súčasne je dôležité spoľahlivé upevnenie pre potrubné vedenia, kde sú rúrkové spoje vyrobené pomocou gumových tesnení. Dokonca aj mierna odchýlka od ich osi môže viesť k deformácii gumy a následne k odtlakovaniu potrubia. Príkladom takýchto systémov je plastová odpadová voda s voľným prietokom.

Preto existujú dva typy montáže:

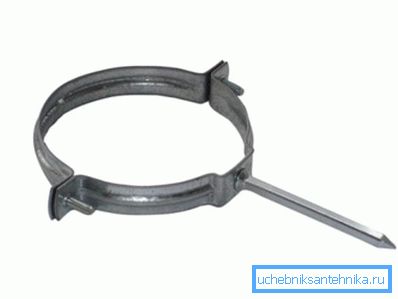

V závislosti od typu pripojenia, t. pohyblivé alebo pevné, môže byť konštrukcia výrobku mierne odlišná. Napríklad posuvný upevňovací prvok má zaoblenie vnútri a môže byť použitý bez vložky.

V každom prípade však kovová svorka na upevnenie rúrok charakterizuje vysoká spoľahlivosť a trvanlivosť. Navyše je vhodný pre inštaláciu rôznych typov potrubí a akéhokoľvek typu potrubia.

montážne

Proces upevnenia držiakov vlastnými rukami nie je veľký problém. Najdôležitejšou vecou je správne určenie ich polohy, berúc do úvahy skutočnosť, že sú umiestnené vertikálne vo vzdialenosti 2-3 metre od seba a vodorovne vo vzdialenosti 1,5 - 2 metre.

Pri upevňovaní držiakov musíte použiť gumovú tesnenie. Pavda, ako je uvedené vyššie, nesmie byť pri inštalácii posuvných hardvérových tesnení použitá.

Tip! Ak dve vedenia prechádzajú vedľa seba, môžete použiť dvojitú svorku na upevnenie kovových rúrok na ich vzájomné zafixovanie.

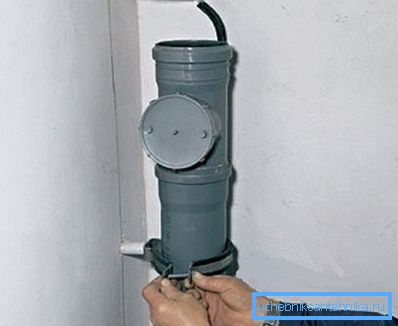

Postup montáže je nasledujúci:

• Po prvé, na stenu alebo inej rovine, v blízkosti ktorej preteká potrubie, sú načrtnuté body umiestnenia spojov. Odporúčame vykonať tento postup pred inštaláciou potrubia.
• Potom sa hmoždinka inštaluje podľa štandardnej schémy a svorka sa na ňu upevní skrutkou.
• Potom sa potrubie vloží do svorky a utiahne sa.

Venujte pozornosť! Posuvné kovové svorky pre potrubia by nemali byť príliš tesné, aby nezasahovali do teplotného rozťahovania rúr.

Svorky na rúry

Vlastnosti dizajnu

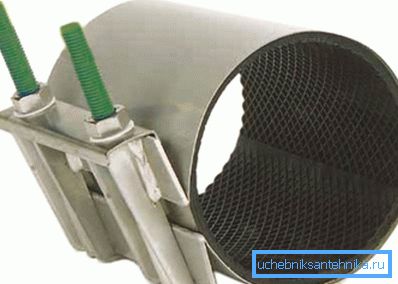

Pri tesnení netesností sa tento výrobok používa ako obväz.

Preto sa jeho dizajn skladá z dvoch prvkov:

• Lisovací materiál z ocele;
• Vnútorné tesnenie sa nazýva manžeta.

Najčastejšie sa vlnitá guma používa ako tesnenie, ktoré utesňuje poškodenú oblasť potrubia. Okrem tesnenia má tento materiál ďalšiu funkciu - zabraňuje deformácii rúry v prípade silného utiahnutia upevňovacích skrutiek.

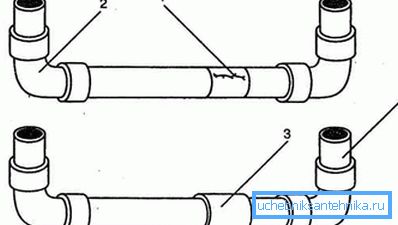

Algoritmus inštalácie bandáže

Pokyny na odstránenie netesností pomocou hadicovej svorky sú nasledovné:

• Pri prvom príznaku odtlakovania systému musíte rýchlo identifikovať poškodený úsek potrubia.
• Ďalej sa podľa veľkosti poškodenia zvolí svorka, ktorá by ju mala úplne zakryť.
• Potom sa uši výrobku ohýbajú, aby mohli držať potrubie okolo nich.

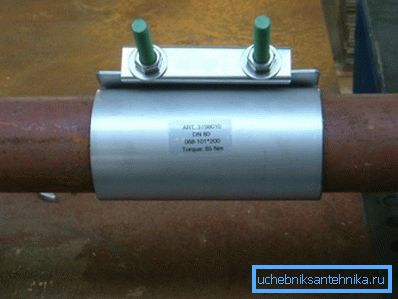

• Keď je obväz umiestnený oproti poškodenej oblasti, je potrebné utiahnuť skrutky, kým gumové tesnenie nie je stlačené čo najlepšie na potrubie.
• Ak sú skrutky príliš dlhé, musia byť rezané brúskou.

Toto dokončilo opravu potrubia. Vykonanie všetkých vyššie uvedených krokov nebude trvať dlhšie ako päť minút. Výsledkom je, že takáto obväzka dokáže zabezpečiť tesnosť poškodeného priestoru niekoľko rokov.

Nezabúdajte však, že táto operácia sa vzťahuje na núdzové a dočasné. Preto je vadná oblasť stále čo najskôr žiaduca nahradiť novú rúru alebo variť.

záver

Kovové svorky sú najvhodnejším typom spojovacích prostriedkov pre domáce potrubia. Navyše ich správna inštalácia zvýši životnosť systému a zabezpečí jeho normálne fungovanie. A v prípade havarijných situácií vám svorka umožňuje rýchlo odstrániť netesnosť (pozrite si aj článok Výrobok na pečenie kotlov z rúry s vlastnými rukami: jednoduché a veľmi cenovo dostupné výrobné metódy).

Z videa v tomto článku môžete získať viac informácií o tejto téme.
