Príslušenstvo pre polypropylénové rúry a nástroje pre ich

Aký nástroj pre polypropylénové rúry je potrebný pre inštaláciu inštalácií alebo vykurovacích systémov? Aké armatúry a ventily sa používajú v rôznych prípadoch? Ako je samotná inštalácia? Pokúsme sa odpovedať na tieto otázky.

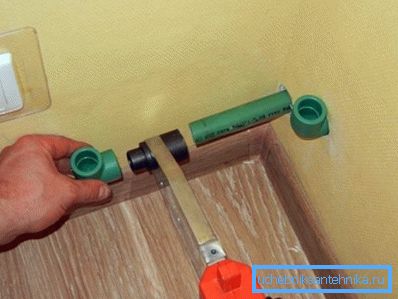

Montáž polypropylénových klampiar.

Montážna technológia

Začnime s krátkym popisom technológie inštalácie a materiálových funkcií.

Je potrebné, aby ste pochopili funkciu zariadenia.

  1. Potrubia pre vodu - polypropylén a iné sa často musia prispôsobiť veľkosti.. V tomto prípade by mali byť konce uzatváracej trysky orientované striktne kolmo k pozdĺžnej osi a bez otryskov.

Tip: Odporúčame odstrániť vonkajšiu skosenie od konca. Preto znižujeme pravdepodobnosť bodovania pri montáži spojenia.

  1. Potom potrubie odrezané na mieste a zásuvka na ňu je roztavená na nízkoteplotnom páse ohriateho na 240-260 stupňov. Dýza s príslušnou veľkosťou umožňuje súčasné zahrievanie obidvoch komponentov.
  2. Po roztopení povrchov zostáva len ich skombinovanie a fixácia na určitý čas potrebný na stuhnutie plastov.. Trvanie ohrevu, upevnenie dielov a ich úplné chladenie závisí od priemeru.
Priemer, mm Vykurovanie, s Fixácia, sek Chladenie, min
20 6 4 2
25 7 4 2
32 8 6 4
40 12 6 4
50 18 6 4
63 24 8 6
75 30 10 8
90 40 11 8
110 50 12 8

Pri inštalácii s vlastnými rukami je potrebné vziať do úvahy množstvo jemností.

  • Polypropylén je materiál s pomerne vysokým koeficientom tepelnej rozťažnosti. Jednoducho povedané, pri ohreve teplej vody a vykurovacích rúr sa pri zahriatí výrazne predlžuje. Aby sa zabezpečilo, že pri predlžovaní nie sú prehnuté, dlhé potrubia sú dodávané s kompenzátormi - prstencovými alebo U-tvarovanými ohybmi.

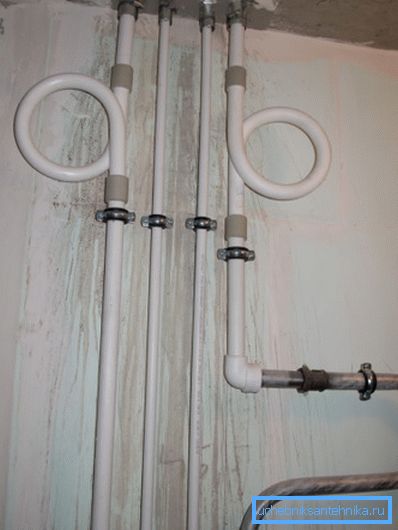

Prstencové kompenzátory pre stúpače teplej vody.
  • Zosilnený polypropylén je preferovaný pre horúcu vodu a ohrev: výstuž zvyšuje pevnosť v ťahu potrubia a výrazne znižuje predĺženie pri zahrievaní. Na vystuženie sa používa sekané sklené vlákno (vlákno) a hliníková fólia.
  • Hliníková výstuž vyžaduje predbežné odizolovanie v oblasti zvárania. Pokyn súvisí so skutočnosťou, že hliník v kontakte s vodou sa postupne zničí kvôli elektrochemickým procesom, ktoré prúdi medzi ním a inými kovovými prvkami obvodu; zničenie fólie spôsobí rozdelenie potrubia s katastrofickým poklesom jeho sily.

A teraz sa oboznámime s nástrojmi a komponentmi, ktoré inštalátor môže potrebovať v rôznych fázach práce.

príslušenstvo

Prídavné zariadenie

Armatúry pre pripojenie potrubia, sú tiež fasonínom pre polypropylénové rúrky nemajú konkurentov z hľadiska lacnosti kvôli jednoduchosti ich zariadenia. V podstate je to len figovaný plastový kus s jednou alebo viacerými zásuvkami. Kovové vložky sú potrebné iba na spojenie potrubia s vláknami.

Venujte pozornosť! Polypropylénové ventily sú bežné guľové kohúty a tlmivky, zostavené z jednodielneho plastového puzdra a inštalované s použitím rovnakého nízkoteplotného zvárania. Vďaka lacnosti polymérov je ich cena mierne nižšia ako cena všetkých kovových náprotivkov.

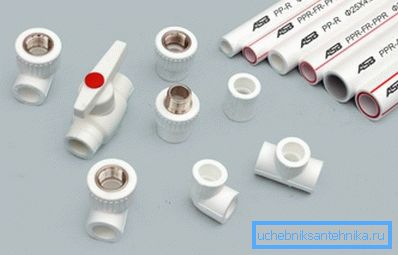

Niekoľko typov príslušenstva.

Niektoré tvarované diely pre polypropylénové rúry si zasluhujú osobitne.

Americká žena

Americký polypropylénový potrubie - spojka, ktorá umožňuje jednoduché rozobratie spojenia s inštalačným zariadením. Spravidla je to spojka alebo roh s mosadzou (niekedy chrómovanou), vrátane matice.

Najčastejšie sa používa americký v systémoch vykurovania. Ide o funkčný analóg sgon na vložke pred radiátorom alebo konvektorom: na demontáž vykurovacích zariadení stačí len odskrutkovať dve matice uzáveru. Tesnosť spojenia je zabezpečená gumovým, silikónovým, paronitovým alebo fluoroplastickým tesnením.

Angle American.

Eurocon

Euro kónus pre polypropylénové rúry je ďalším zariadením na výrobu odnímateľných spojov medzi polypropylénom a kovovou časťou potrubia. Možnosti vykonávania sa medzi sebou môžu veľmi pomerne líšiť: pod eurokoncom rozumejú ako polypropylénový výrobok na zváranie, tak i kovové krimpovacie tvarovky s rozdeleným krúžkom.

Kľúčovým spoločným znakom je použitie spojky s poistnou maticou a kužeľovitým tvarom povrchu, ktorý prichytáva krúžkové tesnenie.

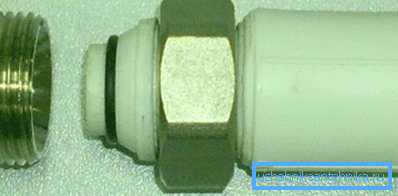

Euroconus pre zváranie.

zberateľ

Zberač pre polypropylénové potrubia sa používa v prípadoch, keď sa voda alebo chladiaca kvapalina zriedia na sanitárne alebo vykurovacie zariadenia nie postupne, ale samostatne. V prípade prívodu vody je možné vyhnúť sa poklesu tlaku na jednom zariadení pri použití iného zariadenia. Pri vykurovaní však vedenie kolektorového zväzku zabezpečuje nezávislé nastavenie batérií alebo sektorov vodného podlahového vykurovania.

Zberač môže byť celokovový, plne polypropylénový (na zváranie) a polymér s mosadznými vložkami na pripojenie ventilov na závity. V niektorých prípadoch sú ventily zabudované do rozvodného potrubia. Pre pripojenie potrubia k nej sa často používajú vyššie opísané typy odnímateľných tvaroviek.

Alternatívnym názvom je hrebeň pre polypropylénové rúry.

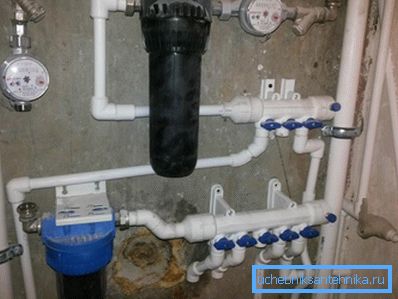

Polypropylénový hrebeň s integrovanými ventilmi.

kompenzátor

Už sme spomenuli najjednoduchšie kompenzátory: predstavujú cievku alebo ohyb potrubia. Najjednoduchšie riešenie však nebude vždy jednoznačne najlepšie: so skrytou podšívkou bude kompenzátor oveľa problematickejšie a dokonca aj s otvoreným vzhľadom bude výsledná stavba, povedzme, amatér.

Kompaktné dilatačné spoje pre polypropylénové rúry sú jednoducho časťou zvlnené rúrky z nehrdzavejúcej ocele. Často je zvlnenie chránené posuvným sitom, čo zabraňuje jeho náhodnému poškodeniu.

Hlavná nevýhoda vlnovca na pozadí zostavy alebo krúžku v tvare U je neuveriteľne vysoká cena. Napríklad, s priemerom 20 mm, kompenzátor vlnovca bude stáť 2,5 - 3 tisíc rubľov, s priemerom 40 mm - už v 5 - 7 tisíc.

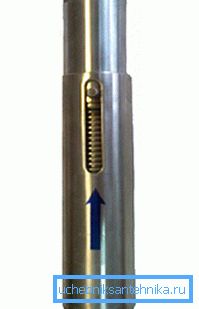

Rozpínací kĺb na spojích, vybavený ochranným plášťom.

nástroje

Spájkovačka

Ide o vykurovací článok s vymeniteľnými dýzami s niekoľkými priemermi. Typický elektrický výkon - od 600 do 2000 wattov; cena sa pohybuje od 800 rubľov pre vstupné zariadenia až po 20 000 a viac za dovezené zariadenia orientované na profesionálov.

Užitočnými možnosťami sú teflónové pokovovanie plochého vykurovacieho telesa, ktoré umožňuje jeho použitie na zváranie polyetylénových potrubí malého priemeru a možnosť nastavenia teploty.

Odkaz: polyetylén - viac taviteľný v porovnaní s polypropylénovým polymérom. Po ohrievaní sa varí na 200 - 220 stupňov.

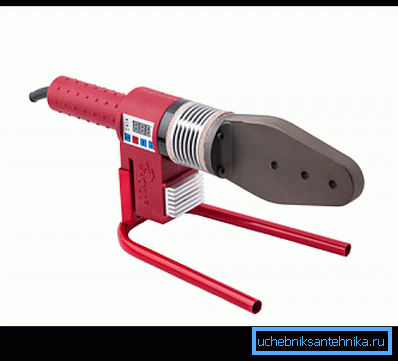

Spájkovačka s teflónovým povlakom vykurovacieho telesa.

Predné zariadenie

Nástroj na tvárnenie polypropylénových rúrok - nástroj určený na odstraňovanie hliníkovej fólie lepenej medzi dvoma vrstvami polypropylénu. Jedná sa o kovový obal s jedným alebo dvoma koncovými nožmi, ktorý sa pri otáčaní prerezá fóliou do hĺbky 2-3 mm. Pri zváraní je výrez plnený taveninou polyméru; čím sa zabráni kontaktu kovu s vodou.

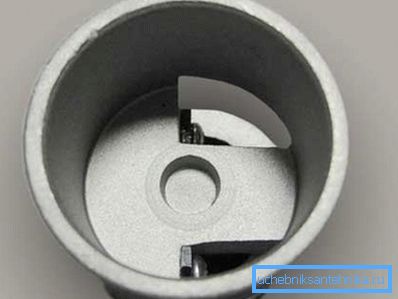

Nožnice na kríženie.

holiaci strojček

Holiaci strojček pre polypropylénové rúrky sa líši od koncovky len v tom, že nože v ňom nie sú umiestnené na konci vretena, ale po stranách. Odstráni fóliovú vrstvu mimo potrubia. Obidva stĺpiky a holiace strojčeky sa predávajú ako na ručné odizolovanie, tak aj s možnosťou inštalácie vŕtačky do kazety.

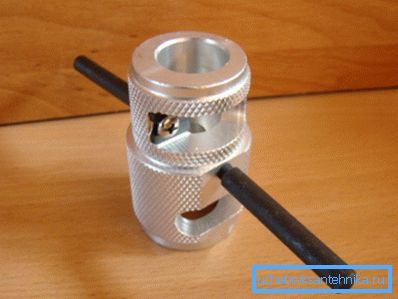

Na fotografii - ručný holiaci strojček pre dva priemery.

záver

Dúfame, že naša krátka exkurzia do základov montáže polypropylénu bude pre čitateľa užitočná. Ako zvyčajne, dodatočné tematické informácie nájdete vo videu v tomto článku. Veľa šťastia!
