Príslušenstvo pre kovové potrubia - všetko, čo potrebujete

Odolnosť proti korózii, odolnosť voči mechanickému namáhaniu, nízka hmotnosť a jednoduchá montáž umožňujú použitie kovových rúrok na inštaláciu vykurovacích systémov a inštalácie. Než začnete priamo do inštalácie nie je nadbytočné, budete poznať minimálnu sadu komponentov, bez ktorej to nedokáže.

Málo o technológii montáže

Bez ohľadu na to, či je inštalácia prívodu vody alebo vykurovacích systémov, zostava kovových rúrok sa vykonáva v nasledujúcom poradí:

• potrubný rez. Potrubie je dodávané vo zvitkoch, takže bez neho nemôžete. V tomto štádiu musíte zvlášť starostlivo kontrolovať kvalitu strihu, na konci by nemali byť žiadne ostružiny;

• kalibrácia - po práci s nožnicami je potrebné obnoviť geometriu profilu, túto operáciu možno kombinovať so skosením;
• v skutočnosti bude spojenie vyhovovať každému z najbežnejších zariadení, napríklad americkej.

Čím lepšie je rezanie kovovej rúry

Keď vznikne otázka, ako nakrájať plastové rúrky, možno považovať za najlepšiu možnosť špeciálne nožnice. Ich čepele vám umožňujú dosiahnuť dokonalú kvalitu rezu bez otriam a uviaznutí.

Venujte pozornosť! Ak jednoducho zatlačíte rukoväte nožníc, materiál sa môže trochu vyrovnať. Aby ste tomu zabránili, musíte počas rezania otáčať potrubie.

Ak nie sú k dispozícii žiadne nožnice, môžete to urobiť s bežnou pílou. Avšak v tomto prípade bude kvalita rezu o niečo horšia.

Potom, čo bude pilová píla musieť spracovať hrany so súborom. Spoločnou požiadavkou pre obe možnosti je kolmosť roviny rezu pozdĺžnej osi potrubia. Aj malé zaujatosti môžu v budúcnosti spôsobiť spoločné zlyhanie.

Kalibrácia potrubia

Kalibrátor - najdôležitejší nástroj pre kovové rúry, ktorý vám umožňuje obnoviť tvar úseku. Často, keď je potrubie rezané, jeho koniec je mierne deformovaný a kalibračná operácia mu umožní zaoblenie.

Môžete vybrať dva typy kalibrátorov:

• nástroj, ktorý je určený len na obnovu geometrie a rozjazdu;

• kalibrátor pre kovové rúry, ktorý okrem týchto operácií umožňuje ihneď odstrániť skosenie.

Pokiaľ ide o kalibračnú technológiu, vykoná sa v nasledujúcom poradí:

• Vhodný priemer dýzy je vybraný a vložený do potrubia. Ak je zadok deformovaný, môže byť potrebné vyvinúť úsilie.

• potom musíte jednoducho otočiť kalibrátor, bez toho, aby ste odstránili koniec potrubia, nože nožov odstráni skosenie v pravom uhle.

Inštalácia potrubia

Keď sa človek zamýšľa nad tým, ako pracovať s plastovými rúrkami, vznikajú najväčšie otázky týkajúce sa výberu spojenia.

Existuje mnoho spôsobov, z ktorých každá má svoje vlastné výhody:

• tlačné kovanie. Súčasne je koniec potrubia jednoducho zasunutý, pokiaľ ide o pohodlie, ale dokonca poskytuje okno na prezeranie. Nevýhodou tohto typu spojenia je pomerne vysoká cena a samotný spoj je získaný jedným dielom;

• lisovacie armatúry. Táto metóda dokovania sa používa v prípade potreby na pripojenie kovového plastu k kovu. Okrem samotného vybavenia budú potrebné aj kliešte. Tesnosť spoja je dosiahnutá deformáciou kovu. Tento typ spoja sa tiež považuje za jeden kus;

• lisovacie tvarovky - najbežnejší variant pripojenia potrubia.

Klieštek je jedným z najpopulárnejších typov zalisovaných tvaroviek, poskytuje vysokú pevnosť a dostatočnú tesnosť spojenia a ak je to potrebné, spojenie sa dá ľahko rozobrať. Okrem toho môže byť táto montáž opätovne použitá.

Prístroj takého spojenia je nasledovný:

• na potrubie je umiestnená matica s uzáverom a prítlačný krúžok (kompresné krúžky sú známe aj ako objímky na kovové plastové rúrky);
• potom je vložený do armatúry;
• matica je pevne utiahnutá, upínacia kleština je mierne deformovaná a tesne pripevňuje koniec potrubia.

V porovnaní s inými metódami sú odpojiteľné pripojenia, ktoré sú viac populárne. Pri ich použití je otázka, ako rozoberať plastové rúrky, ľahko vyriešiť.

Venujte pozornosť! Pri vkladaní rúrky do armatúry nie je možné na ňu príliš veľkú silu, pretože by mohlo dôjsť k poškodeniu gumových tesnení. Na uľahčenie procesu konca potrubia je možné mazať.

Samostatne stojí za zmienku o spojení pomocou eurokone. Konštrukcia umožňuje kategorizáciu ako odnímateľné, malé rozdiely ležia len v montážnom zariadení. Na potrubie je vložená matica a kliešť, potom je do nej vložený eurokonec pre rúry z kovového plastu a matica je utiahnutá.

Inštalácia bude okrem toho vyžadovať príslušenstvo ako sú odpaličky, kríže, adaptéry, umožňujúce pripojenie rôznych priemerov, rozdeľovačov (pre vykurovacie systémy) a rohových tvaroviek.

Ako ohýbať plastové potrubie

Jednou z výhod kovového plastu je jeho flexibilita, takže môžete robiť s minimálnym počtom príslušenstva. Napríklad namiesto inštalácie rohového kovania môžete len trochu ohýbať potrubie samotné. Pri výrobe takého prvku ako cievka z kov-plastové rúrky tiež nemôže robiť bez ohýbania.

Hlavným problémom s deformáciou potrubia je, že sa môže jednoducho zlomiť. To znamená, že jeho steny sa budú zbiehať v zákrute, čo znemožní normálnu cirkuláciu chladiacej kvapaliny.

Tento problém možno vyriešiť dvoma spôsobmi:

• pomocou ohýbača rúrok;
• ohýbajte potrubie vlastnými rukami. V tomto prípade musíte vyplniť vnútorný priestor potrubia, aby ste predišli zlomeniu.

Pri manuálnom ohýbaní môže byť rúra plnená pieskom alebo soľou. Môže nahradiť tŕň. Po naplnení a uzatvorení otvoru na koncoch môžete bezpečne ohýbať potrubie.

Namiesto sypkých materiálov bude vhodná pružina pre kovové rúrky. Jeho priemer by mal byť len o niečo menší ako vnútorný priemer samotnej rúry.

Pokiaľ ide o ohyby, môžu byť klasifikované podľa spôsobu ohýbania:

• jadro - pevný prvok sa pohybuje vnútri potrubia;
• segmentu - zatiaľ čo ohýbanie sa vykonáva pomocou súpravy obuvi na rôzne priemery a polomery ohybu.

Návod na ohýbanie rúrky je v tomto prípade jednoduchý - stačí len vynaložiť úsilie na páku ohýbača rúrok. Rúrka pevne zatlačená na topánku a deformovaná.

Venujte pozornosť! Pri akejkoľvek veľkosti je minimálny polomer ohybu. Môže sa určiť podľa vzorca 5 • D, kde D je priemer potrubia.

Rozdeľovače pre kovové potrubia

Zberač je potrebný, ak je vykurovanie v byte organizované radiálnym vzorom. V tomto prípade sa do kolektora dodáva aj horúca aj chladená chladiaca kvapalina a už od nej prechádza vedenie do radiátorov vykurovacieho systému (samostatné napájacie a výtlačné potrubie pre každý radiátor).

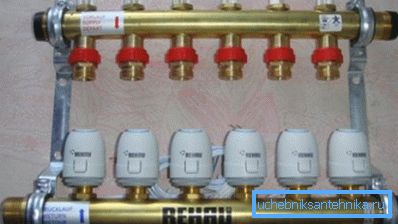

Celkovo je hrebeň (alebo rozdeľovač pre kovové rúry) rúrka s výstupmi, ktoré sú zvárané. Ak to rozpočet dovoľuje, kolektory môžu byť vybavené takými prvkami, ako sú tepelné hlavy a prietokomery.

V prípade maximálneho vybavenia budete potrebovať:

• Inštalujte prietokomery na hrebeň. Vďaka tomu je možné kedykoľvek zmeniť objem chladiacej kvapaliny dodávanej na každý chladič samostatne;
• Tepelné hlavice sú na kolektoroch inštalované s "návratom". Senzory nepretržite monitorujú teplotu chladenej chladiacej kvapaliny a môžu zvýšiť alebo znížiť veľkosť priechodu. Kvôli tomu napríklad pri chladnom uchopení sa veľkosť priechodu zvyšuje a prúd chladiaceho média cez radiátor zodpovedajúcim spôsobom stúpa.

Cena takého systému môže výrazne presiahnuť 10 000 rubľov, takže sa môžete dostať skromnejšou voľbou. V tomto prípade sú na hrebene ponechané zátky, aby bolo možné v budúcnosti znova namontovať kolektor s regulátormi teploty alebo prietokomermi.

sčítanie

Inštalácia potrubia kov-plast - jednoduchá úloha. Ale kvôli tomu budete potrebovať sadu prídavných nástrojov a príslušenstva na zabezpečenie tesného a trvanlivého pripojenia potrubia. Informácie v tomto článku poskytnú všeobecný dojem toho, čo je potrebné pre kladenie potrubia.

Video v tomto článku ukazuje príklad pripojenia plastových rúrok.
