Potrubné kohútiky a iné nástroje na ručné rezanie závitov

Aký druh nástroja je potrubie? Ako sa doska líši od závitovky a koleso sa líši od západky? Ako odstrániť vnútorné alebo vonkajšie vlákna vlastnými rukami? V akých prípadoch sú preferované závitové prípojky pre prívod vody a keď sú - zvárané? V článku sa budeme snažiť odpovedať na tieto otázky.

vymedziť

Najprv definujeme terminológiu:

• Kohútik je zariadenie na rezanie a zametanie (čistenie od bodovania, hrdze atď.) Vnútorných závitov. V našom prípade - potrubie.

Užitočné: potrubný závit sa líši od metrického, pretože jeho veľkosť nie je charakterizovaná skutočným priemerom hrebeňov alebo dutín, ale podmienečným priechodom (DU) pripojenej rúry alebo tvarovky.

• Die - vonkajší závitový nástroj, vyrobený vo forme karbidovej matice s otvormi na odstraňovanie triesok.
• Klupp sa odlišuje od dosky tým, že pozostáva z niekoľkých samostatných sektorov. Prečo to potrebujete? Faktom je, že tvrdé zliatiny a vysokorýchlostné ocele používané pri výrobe riflovaných nástrojov sú viac ako drahé. Medzitým sa požaduje pevnosť a tvrdosť len pre hrebene, ktoré priamo narežú niť; zvyšok dosky kombinuje iba niekoľko hrebeňov dohromady. V prípade matrice sa táto funkcia prenesie do držiaka.

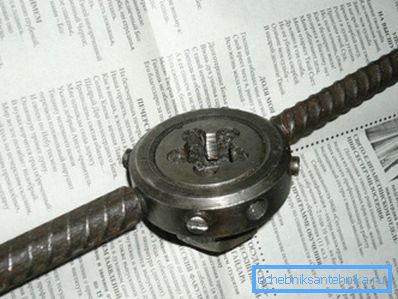

• Vorotok - rám pre kohútik alebo matrice, vybavený párom kľučiek, používaných ako páky. Umožňuje vám rezať vlákno bez akýchkoľvek doplnkov.

• Držiak (trn) je jednoducho položený kruhový alebo šesťhranný gombík bez rukovätí.. Prečo je to potrebné? V praxi, inštalatérske práce nie sú nezvyčajné, keď sa niť musí byť rezané nie v zveráku alebo svorku, ale priamo na vložku alebo stúpačku proti stenu. Rukoväte zabránia otáčaniu nástroja a tŕň sa môže otáčať bežným plynovým kľúčom.

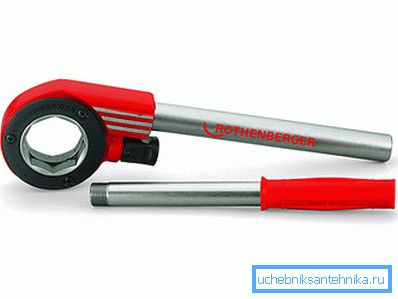

• Ráčna - kľuka s jednou rukoväťou, dvojitým telom a spätnou spojkou. Umožňuje tiež rezanie závitov proti stenu. Na rozdiel od tŕňa, na ktorom plynový kľúč opúšťa upútavku, rohatka v priebehu práce nedosiahne mechanické poškodenie a je oveľa vhodnejšie ju použiť.

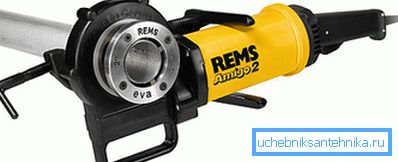

Je to zvedavé: v predaji nájdete elektrické skrutky na potrubia, ktoré vám umožnia robiť bez fyzickej námahy. Rúra je upnutá svojim vlastným upínacím nástrojom; rezný nástroj je poháňaný elektromotorom s nízkym výkonom cez prevodovku. Nástroj je celkom pohodlné, ale jeho cena - od 20 do 80 tisíc rubľov - robí nákup vhodný len pre odborníkov.

Podrobný popis

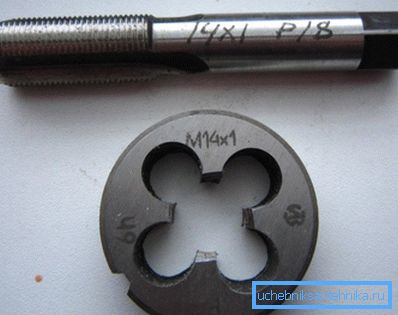

kohútik

Z vonkajšieho hľadiska sa tento nástroj podobá obyčajnému skrutku, končiacu nie s uzáverom, ale s krátkou štvorcovou stopkou. Na začiatku vlákna sa zmenšuje veľkosť hrebeňov, čo zaisťuje čo najhladší vstup s minimálnym úsilím. Kohútik je vybavený pozdĺžnymi drážkami, odklonenými čipmi.

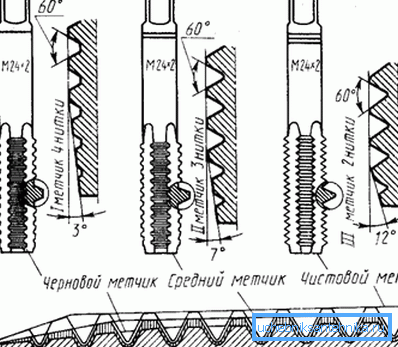

Spravidla sa pri rezaní nite používa súprava dvoch alebo dokonca troch nástrojov. Napríklad, pri rezaní závitov s pol palca, budúca spojka (vyvŕtaný valcový obrobok) najprv prechádza drsným potrubím 1: 2 a potom dokončí. Pri rezaní v jednom priechode sa zvyšuje opotrebenie nástroja a kvalita závitu je oveľa horšia.

zomrieť

Okrem toho, že tento nástroj je určený na vonkajšie závitovanie, doska sa odlišuje od kohútika inou vlastnosťou: niť sa rozrezáva v jednom priechode.

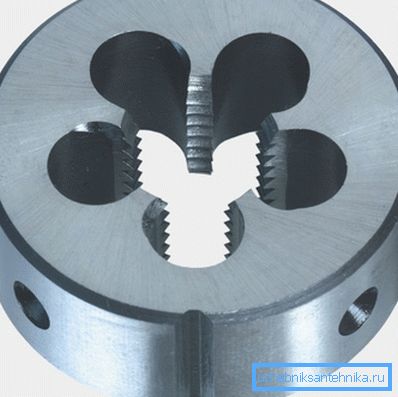

Čo vyzerá vyzerajúci? Ak je potrubie 1 1: 2 vyzerajúce ako jeden a pol palcový skrutka, zodpovedajúca zápustka predvídateľne pripomína polovicu palcovej karbidovej matice. Odlišuje sa od bežnej matice vláknom s rovnakým hladkým (kužeľovým) prístupom a niekoľkými kanálmi na čipy.

Užitočné: vstupná (kužeľová) časť dosky má dĺžku 2-3 otáčky; celková hrúbka zodpovedá 8 až 10 zákrutom.

Na vonkajšom valcovom povrchu matrice je niekoľko kužeľovitých priehlbín, proti ktorým sú skrutky pripevnené v držiaku.

diestock

Už sme opísali jeho zásadný rozdiel od die: rezáky sú pripevnené iba s tŕňom a môžu sa zmeniť, keď sú poškodené nezávisle od seba.

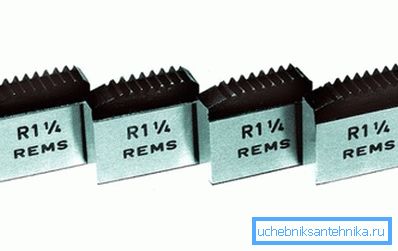

Pre potenciálneho kupujúceho je užitočné zistiť len jednu jemnosť: ak je vonkajší priemer lisovnice prísne regulovaný GOST 9740-71, podľa ktorého sú vyrobené, potom rezáky závitovky môžu mať iný tvar a môžu byť upevnené rôznymi spôsobmi.

Pri nákupe náhradnej látky je lepšie venovať pozornosť výrobkom toho istého výrobcu, ktorý vyrobil tŕň. V opačnom prípade je situácia možná, ak rezáky jednoducho nepadnú na miesto.

Rúry potrubia

Všeobecne platí, že pre zámočníka informácie o rúrkových vláknach nemajú veľa praktickej hodnoty.

Na vzdelávacie účely však prezentujeme niekoľko zaujímavých faktov.

• Existujú valcové a kužeľové rúrkové závity. Všetky inštalačné zariadenia sú navrhnuté tak, aby používali valcové závitky a zúžené sú požadované hlavne vo vysokotlakových potrubiach.
• Pri priemeroch väčších ako 6 palcov sa potrubia zvárajú alebo spájajú príruby.
• Napriek veľkému rozptylu menovitých priemerov, regulácia rezania valcových nití potrubia GOST 6357-81 poskytuje len štyri rozstupy závitov.

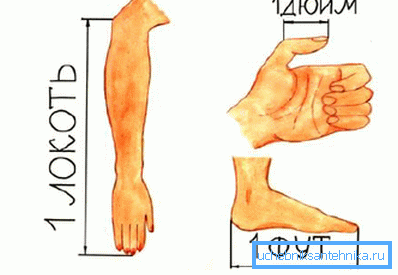

Referencia: Anglický palec je 2,54 cm, preto je potrubie 2 1: 2 určené na závitovanie kompatibilné s rúrkami s podmieneným priechodom 2,5x2,54 = 6,35 cm (63 mm).

• Viazanie menovitých priemerov potrubných nití na metrický systém merania je tiež riadené vyššie uvedenou normou. Tu je zoznam niektorých veľkostí:

Závit alebo zvar

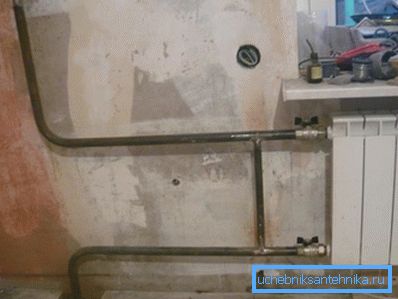

Stúpacie systémy a systémy na vykurovanie parníkom a zásobovanie vodou majú nominálny priemer, samozrejme oveľa menší ako 6 palcov. V súlade s tým sa na inštaláciu zlúčenín môžu použiť ako zváranie a závit.

Samozrejme, na zváranie sa stráca menej času: skúsený zvárač trávi maximálne 10 minút na tupo; závitovanie, montáž a utesnenie spoja bude vyžadovať najmenej trikrát dlhšie pri výrazne vyššom výkone úsilia.

Keď sa závitové pripojenia zdôvodňujú:

• Ak máte problémy s prepravou nástroja. Je zrejme jednoduchšie priniesť do dacha tanier s držiakom a pár plynových kľúčov verejnou dopravou ako elektrický zvárací prístroj a ešte viac - pár valcov a sada hadíc s horákom.
• V prípade potreby vytvorte spojenie sklopné. Typickým prípadom je sgon po ventile na oceľovom potrubí. Skôr alebo neskôr bude potrebné vymeniť ventil a potrubia budú musieť byť čistené z ložísk nerastov. schopnosť robiť túto prácu bez zvárania je jednoznačnou výhodou.

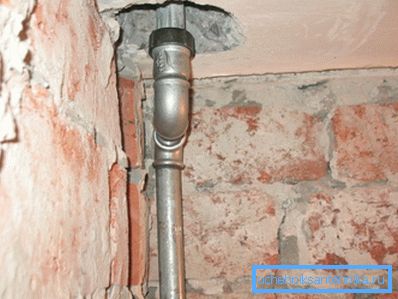

• Nakoniec vlákna nemajú žiadne alternatívy, ak sa na inštaláciu komunikácií používajú pozinkované rúry. Skutočnosť spočíva v tom, že zvarový šev porušuje tenkú vrstvu zinku, čo znemožňuje galvanizáciu: korózia zničí oblasť švov rovnakou rýchlosťou, ako pri použití rúr VGP vyrobených z čiernej ocele. Ale s vláknami sa situácia radikálne mení: vrstva zinku zostáva neporušená, čo má za následok, že zdroj potrubia sa niekoľkokrát zvýši. Autor musel po piatich storočiach prevádzky otvoriť pozinkované vykurovacie veže namontované na vláknach; ak horné viacvrstvové lakovanie zabránilo posúdeniu stavu potrubia, vnútorná skúška ukázala, že sa nelíšia od nových.

Ako odstrániť vlákno

interný

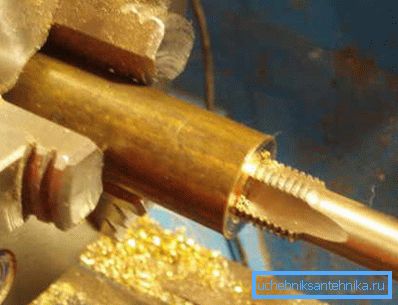

Predpokladajme, že máme vyvŕtaný oceľový výčnelok pre oceľovú spojku DU s priemerom 32 mm (1 1/4 palca). Musíme ju premeniť na hotovú spojku.

Ako to urobiť?

1. Upnite obrobok do špeciálnej svorky s kosočtvercovým lúmenom medzi čeľusťami.

Venujte pozornosť: v tomto prípade je nežiaduce použiť zlodej. Stlačený z oboch strán obrobku sa deformuje, stane sa oválnosťou.

1. Do gombíka položíme drsný potrubný ventil 1 1: 4 palce.
2. Namažte vnútorný povrch obrobku. Mazanie zníži odpor pri rezaní a zníži pravdepodobnosť bodovania. Aký druh mazacieho prostriedku je rovnaký: olej na šijacie stroje, autol, mazací tuk a dokonca naftu je rovnako vhodný pre naše účely.
3. Kužeľovito nastavíme pozdĺž osi budúcej spojky, zatlačíme na ňu maximálne úsilne a otočíme ju bez narušenia polohovania a bez uvoľnenia tlaku. Rezanie bez stlačenia kohútika k časti je možné len po 2-3 úplných zákrutách; ak oslabíte silu skôr, prvý reťazec sa odtrhne.
4. Po prekonaní spojky s hrubým kohútom vyberte gombík a vyberte ho z druhej strany. Operáciu zopakujte so strednými a jemnými kohútikmi.

Čo robiť, ak máte len obvyklú priľnavosť:

1. Zvierajú stopku kohútika.
2. Sokl je upnutý s plynovým kľúčom a sedí na jeho vstup.
3. Ďalšie operácie sú totožné s operáciami opísanými vyššie.

Užitočné: ak je kohútik používaný iba na rezanie použitých tvaroviek, stačí, ak máte vo svojej zbierke len finálny nástroj.

externý

Návod na rezanie závitov zahŕňa prípravu priblíženia dosky. Aby rezanie nevyžadovalo príliš veľkú upínaciu silu, skosenie by malo byť odrezané z vonkajšej strany potrubia pod uhlom asi 30 stupňov k svojej osi.

Zvážte, ako môžete v takejto situácii pripraviť hovor:

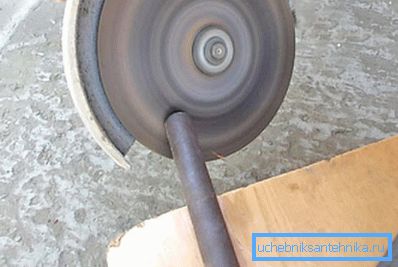

• Stieranie okolo okraja rúrkovej brúsky s kruhom na kov.

• Robiť to isté úlohy v ručnom súbore.
• Nakoniec, pri absencii nástroja môže byť okraj potrubia s malou zručnosťou jednoducho stlačený plynovým kľúčom. Hlavnou jemnosťou tejto operácie nie je preháňať ju a nedávať oválnosť potrubia.

Čo robiť ďalej:

1. Vonkajší povrch okraja rúry je opäť rozmazaný.
2. Doska sa pritláča na čelný povrch, ktorý je striktne kolmý na pozdĺžnu os potrubia. Zvieracia sila sa udržiava až do vykonania 2-3 úplných otáčok.
3. Ďalej ide o jednoduchú mechanickú prácu: hubica sa prechádza pozdĺž potrubia, kým sa nedosiahne závit požadovanej dĺžky. Výrazne zvýšená odolnosť znamená odlupovanie triesok; v tomto prípade sa platňa spätne otočí o jednu otočku, čipy sa odstránia a povrch sa zmestí.

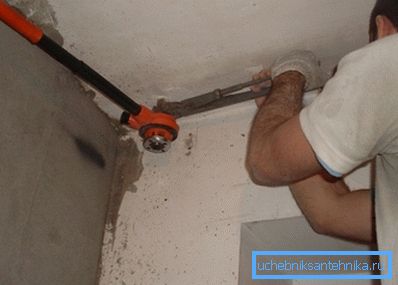

Pri závitovaní vonkajšieho závitu priamo na stúpač alebo vložku je tu jedna jemnosť. Rúrka, na ktorej je niť odrezaná, je nutne držaná plynovým kľúčom tak, aby sila na ňom kompenzovala točivý moment, ku ktorému dochádza pri rezaní.

Faktom je, že je oveľa jednoduchšie odtrhnúť vložku z stúpačky alebo stúpačky z batérie suseda, ako by sa mohlo zdať: páčka vám umožňuje vyvinúť veľmi významné úsilie. Navyše, stav samotných potrubí v starých zásobách často zanecháva veľa požiadaviek.

záver

Budeme zvážiť naše známe nástroje na ručné rezanie závitov a procesné technológie. Ako obvykle, video v tomto článku ponúkne čitateľovi ďalšie informácie. Veľa šťastia!
