Opravná svorka pre rúry z rôznych materiálov

16-09-2018
Nástroje

Väčšina z nás chápe, že nie je nič netrvalé, takže počas prevádzky potrubí môžu vzniknúť núdzové situácie. To sa vzťahuje aj na vykurovacie systémy, zásobovanie vodou a dodávku plynu, ak je okamžite potrebná oprava. V opačnom prípade by následky mohli byť oveľa vážnejšie.

Prostredníctvom špeciálnych nástrojov je možné opraviť siete bez ich vypnutia. Na tieto účely sa zvyčajne používajú opravné svorky na potrubí, jednoduchý a súčasne účinný prvok.

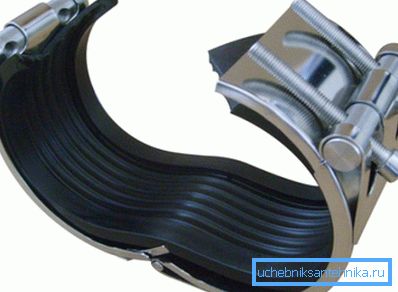

Opravné svorky pre potrubia s gumovými tesneniami

Kto to robí

Náš trh s hygienickými výrobkami je naplnený výrobkami zahraničných a domácich výrobcov. Môžete dokonca spoznať všetky známe ochranné známky a globálne značky.

Mnohí potvrdia vysokú kvalitu výrobcov z týchto krajín:

  • švajčiarsko;
  • Izrael;
  • Holandsko - spoločnosť Romacon;
  • Nemecko zastúpené spoločnosťou Melcher + Frenzen Armaturen;
  • Čína - IDRA;
  • Poľsko - Domex;
  • Dánsko - AVK;
  • Rusko - Ecovod.

Jedia a iné spoločnosti, ale všetci majú jednu vec - súlad s európskymi normami a certifikáciou pre použitie na území Ruskej federácie. Výrobky sú ponúkané v širokom rozsahu, čo umožňuje ich používanie na potrubiach rôznych priemerov a rôznych pracovných médií, napríklad pre siete na zásobovanie pitnou vodou.

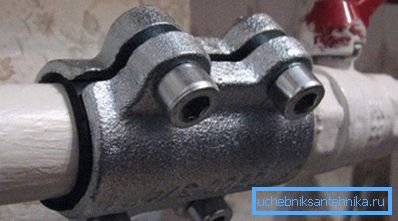

Spoľahlivé a odolné opravné svorky pre vodovodné potrubia

Účel výrobkov

Konštrukcia svorky umožňuje urýchlene robiť lacnú opravu rúrok z takýchto materiálov:

  • liatina;
  • sa stali (nehrdzavejúce alebo pozinkované);
  • polyetylén;
  • kovový plast;
  • azbestocement.

Aké pripojenia môžete opraviť:

  • poškodenie po zváraní;
  • pozdĺžne trhliny;
  • potrubná zlomenina;
  • ihličkové otvory;
  • poškodenie šoku;
  • korózna píšťalka.

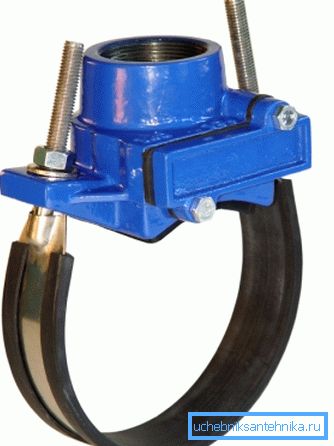

Rýchlospojky na opravu vodovodných potrubí na letnej chate

Dvojdielne svorky

Jedná sa o najjednoduchšie modely ponúkané rôznymi výrobcami spotrebiteľom.

Ich dizajn zahŕňa:

  • 2 oceľové (pozinkované, nerezové) polkruhy;
  • skrutka na ich prepojenie v poškodenej oblasti;
  • tesnenia.

Pokyn je jednoduchý - na poškodenú časť potrubia nanášate opravnú svorku a pevne skrutkujte dva polkruhy.

Vnútorná tesniaca manžeta vyrobená z nitrilu alebo celulózovej vlnitej gumy. Takže môžete dosiahnuť tesnosť poškodeného priestoru.

Tip: použitie takýchto výrobkov je možné iba pre rúry rovnakého priemeru.

výhody
  1. Jednoduchosť a rýchlosť inštalácie. Súčasne nepotrebujete špeciálny nástroj s úzkym profilom - len kľúč.
  2. Rýchlosť tesnenia v mieste poškodenia.
  3. Konkurenčná cena opravného materiálu.
  4. Znižovanie nákladov na opravy.
  5. Proces sa môže uskutočniť bez odpojenia miesta od celého systému ako celku.
  6. Trvanlivosť a vysoká spoľahlivosť pripojenia.

Zvyčajne sú prvky opravárenskej svorky najčastejšie vyrobené z pasivovanej nehrdzavejúcej ocele, takže nie sú potrebné ďalšie kroky na jej ochranu pred koróziou.
Podmienky používania
  1. Vonkajší priemer potrubia musí byť menší ako dĺžka výrobku.
  2. Pri opravách potrubia O350 mm by mala byť dĺžka opravovacej svorky o 150 mm dlhšia ako poškodenie.
  3. Pre celkové potrubia sa rozmery výrobku musia prekrývať rozmery poškodenia o 200 mm.
  4. Pri opravách PVC rúr musí byť dĺžka svorky 1,5 krát dlhšia.
  5. V prípade lomu alebo dokovania by konce rúrky mali byť vzdialené nie viac ako 10 mm od seba, uhol odchýlky by mal byť až 2-3.
  6. Zvierka môže zvyčajne vykonávať úlohu s maximálnou hodnotou poškodenia 60% pokrytého povrchu.

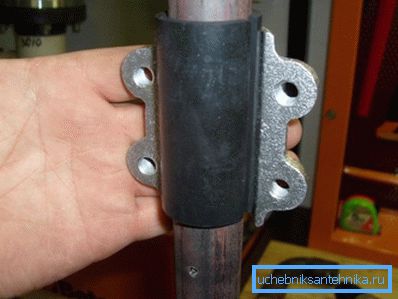

Opravnú svorku dali na rúru vlastnými rukami

typy

Položka má niekoľko typov pracovných návrhov. (Pozri tiež článok Ako odstrániť úniky rúr: funkcie.)

Materiál môže byť napríklad:

  • nekorozívna oceľ;
  • pozinkovaná oceľ;
  • nerezová oceľ;
  • liatina.

Typ pripojenia:

  • jednostranný;
  • obojstranné;
  • štandardné;
  • dvojdielny štandard;
  • trikrát (pre potrubia veľkého priemeru).

Tip: Pri veľkých priemeroch potrubí výrobcovia ponúkajú kompozitné konštrukcie pozostávajúce z rozdielneho počtu fragmentov, ktorých počet závisí od hodnoty priemeru.

Funkcia produktu

  1. Kompresná časť (bandáž) je vyrobená z nehrdzavejúcej alebo pozinkovanej ocele s hrúbkou 1-2 mm. Z uhlíkovej ocele 20 (1,5 - 3 mm) možno použiť aj lisované svorky. Niekedy - liatina.
  2. Tesnenie (manžeta) je vyrobené z bunkovej vlnitej gumy.
  3. Upevňovacie diely sú vyrobené z pozinkovanej alebo nerezovej ocele.
  4. Pracovný tlak je 6-10 ATM.
  5. Pracovné prostredie - inertné plyny, voda, vzduch.
  6. Maximálna teplota je 110-120 ?.
  7. Teplotný rozsah prevádzky je -20 + 60 ° С.
  8. Priemer výrobku je 15-1200 mm.

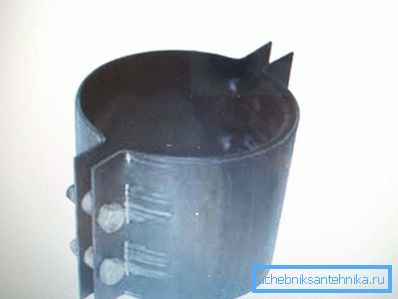

Na fotografii - obojstranný golier

Obojstranná lisovaná svorka z ocele 20 sa používa na opravu inštalácie.

Súprava obsahuje:

  • dvojicu lisovaných pozinkovaných alebo oceľových polovičných spojov s výstužami;
  • gumové tesnenie;
  • Nerezové alebo pozinkované spojovacie skrutky s maticami a podložkami.

Priemer výrobku je 15-600 mm. Jednostranná svorka z nehrdzavejúcej ocele alebo spojka valcovaných rúr, hrúbka do 1 mm. Vyrába sa vo forme pásky, ktorej okraje sú prepojené rúrkami a spojovacími materiálmi z pozinkovanej ocele.

Sealer - má bunkový povrch, takže je možné vytvoriť tesné spojenie. DU - 15-1000 mm.

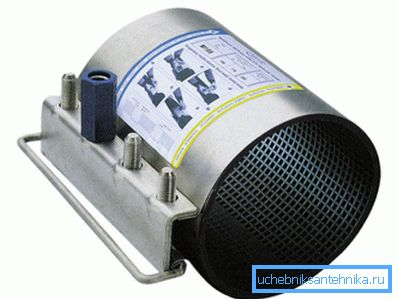

Otočná spojka

záver

Použitie týchto výrobkov na plánovanú a núdzovú opravu potrubí rôzneho priemeru je nákladovo efektívne a spoľahlivé. Je možné, že po mnoho rokov bude pomerne jednoduchý spôsob zabezpečenia plynulého fungovania systému. Videá v tomto článku vám pomôžu nájsť ďalšie informácie o tejto téme.
