Ohýbačka rúrok - vlastnosti nástroja a jeho vlastná výroba
Často pri vykonávaní rôznych prác v krajine alebo v garáži je potrebné ohýbať rúrku okolo určitého kruhu, aby sa získal správny geometrický tvar. Takýto výsledok možno dosiahnuť len za pomoci špeciálneho nástroja, avšak bude drahý na nákup zariadenia pre niekoľko operácií. Ak chcete pomôcť vyriešiť tento problém, v tomto článku sa pozrieme na to, ako urobiť ohýbačku rúrok sami.
Vlastnosti zariadenia
Účel zariadenia

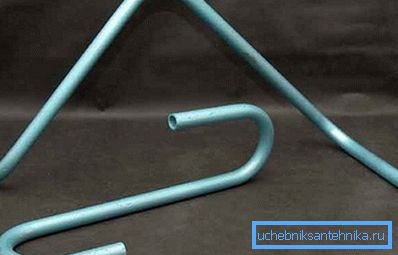

Pri výrobe rôznych kovových konštrukcií, ako sú altány, skleníky, ploty, záhradný nábytok atď., Sú profilové rúrky veľmi obľúbené, pretože sú odolné, odolné a cenovo dostupné. Avšak výrobná technológia niektorých z týchto štruktúr vyžaduje, aby boli rúry ohnuté v určitom polomere alebo pod určitým uhlom. Okrem toho môže byť počas inštalácie potrubia potrebné ohýbanie.
Nie je možné vykonať takúto operáciu rukami, ale ohýbač rúrok vám umožní bez problémov vyrovnať sa s úlohou. Pomocou toho môžete ohýbať rúrky pod uhlom od 0 do 180 stupňov. Najčastejšie v takýchto zariadeniach sa používa elektromechanický alebo hydraulický pohon.
Musím povedať, že tento nástroj je celkom všestranný, pretože vám umožňuje ohýbať rôzne typy rúrok:
- Kotolne;
- plyn;
- voda;
- Profil atď.
Pokiaľ ide o materiál, môžu byť vyrobené z:
- Stali sa;
- meď;
- hliník;
- Kovov a plastov.
Jediný priemer rúry by nemal byť väčší ako dva palce. V dôsledku toho je rozsah tohto nástroja veľmi rozsiahly.
Používa sa najmä:
- V kotolniach;
- Čerpacie stanice;
- Pri inštalácii vykurovacích a inštalačných systémov atď.
Typy príslušenstva
Pred začatím výroby nástroja zvážte, aké typy ohýbačov rúr existujú:
| príručka | Navrhnuté na vykonávanie takých operácií ako ohýbanie krúžkov a oblúkov rôznych polomerov. Jeho hmotnosť je zvyčajne malá, čo umožňuje prepravu nástroja na pracovisko s kovovými konštrukciami. Cena takéhoto výrobku nie je pomerne vysoká. Nástroj môže pracovať s profilovanými rúrami s prierezom do 4x4 cm a okrúhlym, s priemerom do 3x3 cm. |

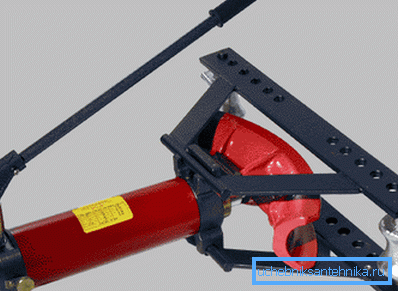

| Manuálne hydraulické | Pohon tohto nástroja má hydraulické zariadenie, ktoré zvyšuje silu obsluhy. V dôsledku toho sa môžu ohýbať rúry s veľkým priemerom. Montáž a demontáž plynových potrubí a vodovodných potrubí sa odporúča. |

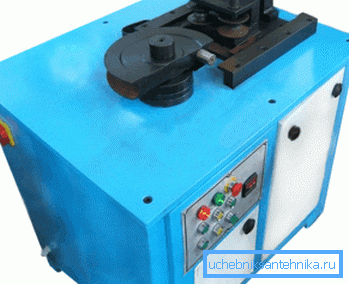

| elektrický | Používa sa na prácu s rúrkami vo výrobnom meradle. Umožňujú ohýbať profilované výrobky s prierezom do 80-40 mm. Limit priemeru okrúhlych rúrok je 30 mm. Funkciou týchto produktov je vysoký výkon a dostupnosť ďalších funkcií, napríklad ovládanie pomocou tlačidiel alebo nožných pedálov, otáčanie v oboch smeroch atď. |
Okrem toho sa všetky existujúce nástroje líšia v podmienkach prevádzky:
- Manuál - používa sa na domáce použitie alebo priamo v mieste inštalácie potrubia.

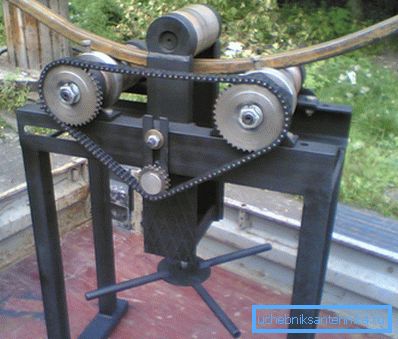

- Stacionárne - sú to stroje, ktoré sa používajú v podnikoch, kde je ohýbanie rúrok súčasťou procesu.
Tip! Ak potrebujete získať veľký polomer rúry, napríklad pri výrobe oblúkového skleníka, zlikvidujte dosky a nakrájajte polkruh požadovaného polomeru. Potom môžete potiahnuť potrubie svojimi vlastnými rukami okolo tohto prípravku.
Výroba nástrojov

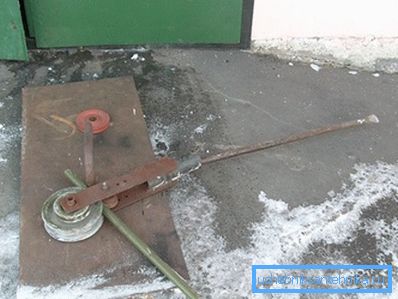

Je jednoduché vykonať jednoduché ohýbacie zariadenie.
Jediná vec, ktorú budete potrebovať, sú niektoré inštalačné schopnosti, rovnako ako nejaký nástroj:
- Zváracie stroje;
- bulharská;
- Páska a ceruzka.
Pokiaľ ide o materiály, budete potrebovať niekoľko plechov s hrúbkou 3 a 10 mm, ako aj niekoľko oceľových tyčí.

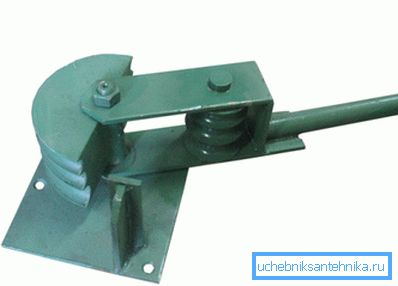

Inštrukcia teda vyzerá takto:
- Prvým krokom je príprava remenice. Aby bolo zariadenie univerzálne, t.j. pri rúrach s rôznymi priemermi by sa mali používať dve trojité kladky - pár pre polovice palca, pár pre palcové trubice a pár pre trojštvrťové rúry. Okamžite musím povedať, že kúpiť takéto kladky nebude fungovať, takže je treba objednať v dielni.
Na každej strane kolesa by malo byť v ňom vybratie zodpovedajúce polovici priemeru rúry. Stacionárny valec by mal mať minimálny priemer, pretože bude závisieť od minimálneho polomeru ohybu.
- Ďalej je potrebné vytvoriť základňu z kovu s hrúbkou asi 10 mm, čo je štvorcová doštička s otvormi v rohoch, na pripojenie k stolu.
- Potom v strede dosky je potrebné pomocou zvárania inštalovať kolík, ktorého priemer by mal zodpovedať vnútornému priemeru malej trojitej kladky.
- Po dokončení postele je potrebné vykonať otáčací mechanizmus. Aby ste to dosiahli, najprv musíte uvariť časť dvoch kovových platní v tvare U. Výška nožičiek časti musí zodpovedať priemeru malej a veľkej kladky, takže v tejto vzdialenosti úplne padne veľká pohyblivá remenica a polovica stacionárnej kladky.
- Na hornú čast 'časti sa zvarí držiak s dĺžkou približne 25 cm. Na túto rukoväť sa neskôr priloží rúrka pôsobiaca ako páka.
- Ďalej je na okraji časti upevnený veľký kolík, ktorý je pripevnený závlačkami. Malá kladka sa nasadí na základný čap s celou konštrukciou.
- Teraz zostáva len vykonať dôraz - za týmto účelom je zváraný ešte jeden kolík a na ňom kladená kladka.
Dokončený proces výroby súčiastok. Teraz zostáva iba fixovať nástroj na stôl a môžete začať ohýbať rúrky.
Tip! Aby ste zabránili splaveniu trubice počas ohýbania, mali by byť naplnené pieskom a konce by mali byť nasekané.
záver
Každý domáci majster môže urobiť manuálny ohýbač rúrok samostatne. Samozrejme, že táto operácia bude nejaký čas trvať, tento nástroj je naozaj užitočný a určite sa na farmu hodí viac ako raz.
Z videa v tomto článku môžete získať viac informácií o tejto téme.
