Ohýbačka rúrok: ako rýchlo a ľahko tvarovať výrobky

Často sa pri inštalácii nového vykurovacieho alebo inštalačného systému alebo pri jeho opravách vyžaduje potrubie ohýbať pod ľubovoľným uhlom. Prijať do továrne používanie stacionárneho stroja je príliš drahé a trvá veľa času.

Nasleduje opis technológie ohýbania rúrok z rôznych materiálov v domácom prostredí.

Typy ručného ohýbacieho zariadenia

Podľa spôsobu činnosti sú prenosné ohýbačky rúr na ohýbacie rúrky rozdelené do takýchto typov.

Návrh strojov

1. Kuše analógov. Používajú špeciálny formulár (vzor) určený pre produkty s rôznymi sekciami.
2. Prídavné pružiny. Pri ich použití je do výrobku vložená pružina, ktorá pomáha ohýbať hliníkové, plastové a kovoplastové rúry bez narušenia.
3. Segmentové zariadenia. Ohýbanie v tomto prípade sa dosiahne pomocou odnímateľných segmentov a ťahanie výrobku okolo seba. Stroj má sadu šablón určených na vytvorenie rôznych polomerov.
4. Dorn pre ohýbanie rúr umožňuje spracovávať tenkostenné prvky a vytvárať malé polomery.

Podľa typu jednotky boli vytvorené nasledujúce zariadenia.

1. Svalové (ručné) stroje sa používajú na spracovanie rúr s malým úsekom z neželezných kovov, ocele, plastu.
2. Hydraulické zariadenia umožňujú ohýbať výrobky s priemerom do 70/75 mm.
3. Elektromechanické náprotivky zaručujú presné uhly a polomery ohýbania rúr. Sú vhodné pre výrobky všetkých priemerov.

Venujte pozornosť! Pre životné podmienky optimálne ručné náradie. Ohybuje meď, hliník, oceľ, kovové plastové rúry s priemerom od 10 do 25 mm.

Ako ohýbať rúru s ručným zariadením

Nižšie je uvedený spôsob ohýbania rúr pomocou segmentového zariadenia.

1. Nastavte požadovaný uhol natočenia na nástroji.
2. Držte ju v zverine alebo ju vezmite do rúk.
3. Vložte skúmavku do prístroja.
4. Začnite redukovať jeho držadlo na požadovaný stav prvku.

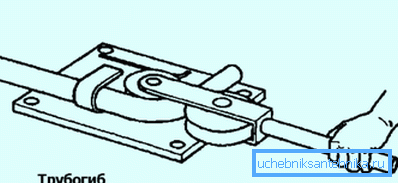

Ešte výhodnejšie na ohýbanie tenkých rúrok v chladnom stave je stroj Volnova, ktorý je pomenovaný podľa svojho vynálezcu.

1. Vložte svoj vlastný prvok medzi valčeky tak, aby jedna strana bola v zvierke.
2. Pomocou rukoväte otočte popruh okolo valčeka. Nebude sa pohybovať, kým sa nedosiahne požadovaný záhyb.
3. Vráťte rukoväť do pôvodnej polohy.
4. Zložte položku.
5. Uchopte jeho dlhú stranu do svorky.
6. Ohnite krátku stranu produktu.

Ohýbanie plechov z kovu a hliníka

Ohýbanie hliníkových plastov sa najčastejšie vyskytuje pri oblúkoch "teplých podláh".

Treba mať na pamäti, že pre každú polovicu ohnutých centimetrov by nemali byť väčšie ako 15 °.

Špeciálne pružiny

Mäkkosť kovu a plastu vo väčšine prípadov je výhodou potrubia. Niekedy sa to stáva mínusom. Napríklad, keď sa výrobky musia ohýbať pozdĺž polomerov približne rovných ich prierezom. Malý polomer ohybu často vedie k zlomenine prvku.

To vedie k silnému zúženiu prierezu a tým k priechodnosti potrubia. V mieste zlomu sa čiastočne zničia vonkajšie a vnútorné vrstvy výrobku.

Niekedy to spôsobuje poškodenie výstužnej vrstvy a pretrhnutie steny rúrky.

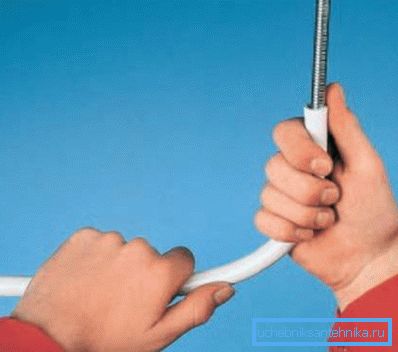

Venujte pozornosť! Je možné sa zbaviť opísaných problémov, ak sa použije pružina na ohýbanie rúrok kov-plast. Toto zariadenie zaisťuje rovnomerné ohýbanie výrobku bez záhybov v celom polomere otáčania.

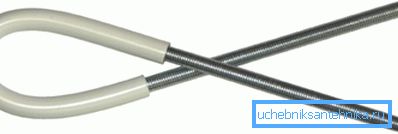

1. Pružiny sa vyrábajú v pároch: zariadenie kombinuje vnútorné a vonkajšie časti. Pre každý priemer rúr vyrobil vlastný pár.
2. Návod odporúča zvoliť pružiny z plochých a nie z okrúhlych drôtov. Takéto zariadenie bude menej zničiť vnútorný priestor výrobkov vyrobených z mäkkého polyetylénu.
3. Interiér zariadenia má kónický koniec. To zjednodušuje jeho pohyb do oblasti skladania. Druhá strana pružiny má slučku.
4. Na ňu sa priľne drôt alebo šnúrka. Pomocou prístroja sa po použití vytiahne.
5. Vonkajšia pružina na jednej strane má rozšírenie, ktoré vyzerá ako zúženie. Je navrhnutý tak, aby uľahčil pohyb nástroja do oblasti ohybu.

Práca so zariadením

Rúry z kovového plastu majú nízku tuhosť.

Táto kvalita zjednodušuje ich ohýbanie.

1. Po vykonaní operácie ohýbania rúry do požadovaného uhla môžete ľahko vziať späť. Takže uvoľníte vnútornú pružinu a jemne ju odstráňte bez toho, aby ste zničili vnútornú vrstvu polyméru produktu.
2. Umiestnenie vnútornej časti zariadenia sa nedá vizuálne skontrolovať. Z tohto dôvodu by ste mali sledovať dĺžku pripojeného vodiča. Tento parameter + dĺžka samotnej pružiny sa rovná požadovanej vzdialenosti od konca rúry k bodu ohybu.
3. Alumoplastika by sa nemala ohýbať hneď, ale pomocou niekoľkých hojdacích pohybov. To zaručuje, že vnútorná strana plastov neváha a bude rovnomerne rozložená pozdĺž polomeru ohybu.

Ohýbanie oceľových rúrok

Ohýbanie oceľového prvku môže byť nielen továreň pre ohýbanie rúr.

Existujú "populárne" spôsoby spracovania položiek.

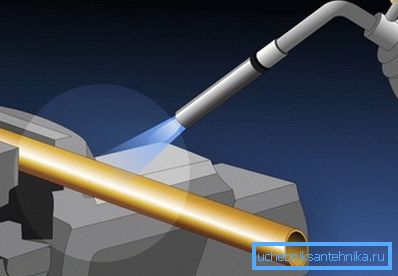

1. Zabezpečte položku v bežnej zverke.
2. Zohrievajte záhyb ohrievačom plynu.
3. Môžete začať vytvárať požadovaný uhol výrobku.

Venujte pozornosť! Môžete zistiť, či je potrubie dostatočne vykurované svojou farbou. Ak sa stal šarlátom, je čas konať. Je potrebné upozorniť, že metóda vykurovania sa nevzťahuje na pozinkované výrobky.

Trochu o ohýbaní profilovanej rúry (štvorcový, obdĺžnikový tvar) s malou časťou.

1. Piesnite prvok.
2. Zatvorte konce drevenými kolíkmi.
3. Nahraďte podpery na oboch stranách potrubia.
4. Začnite jemne poklepaním gumovou paličkou v strede elementu, čím získate požadovaný tvar.

Ohýbanie pevných plastových rúrok

Zariadenie na ohýbanie plastových rúr môže byť tiež nahradené jednoduchým upínaním.

1. Vytvorte rám drevovláknitej dosky, aby ste prvok získali požadovaný tvar.
2. Piesku obrobku naneste šmirgľovou handričkou.
3. Na lisovacom stroji vytvorte silikónovú škrupinu pre plastovú časť. Je potrebné upevniť rúrku na tŕň a chrániť produkt pred poškodením.
4. Vložte potrubie PP alebo PE do plášťa.
5. Zabezpečte ho v altánku.
6. Výsledný dizajn je nastavený na lisovacom stroji.
7. Po zahriatí sa plastický materiál zmení na tŕň, čím sa dosiahne požadovaný tvar.
8. Počkajte 10-12 minút.
9. Vyberte výrobok z konštrukcie a nechajte ho úplne vychladnúť.

Cena takéhoto presného spracovania bude veľmi nízka.

záver

Po zvládnutí získaných informácií sa naučíte, ako sa ohýbať v životných podmienkach potrubia. Môžu byť vyrobené z rôznych materiálov a majú iný priemer. Videá v tomto článku vám pomôžu pochopiť zložitosť procesu.
