Ohýbač rúr pre profilové rúrky: konštrukčné prvky a

V tomto článku budeme hovoriť o tom, ako vytvoriť ohýbačku rúrok pre profilovú rúrku pomocou dostupných materiálov. Okrem toho berieme do úvahy aj konštrukčné prvky, ktoré spájajú všetky výkresy ohýbačov rúr pre profilové potrubie.

Ale na začiatok budeme určovať vlastnosti prevádzky prístroja.

Funkcie aplikácií

Nie je žiadnym tajomstvom, že profilová kovová rúrka je nevyhnutným stavebným materiálom na inštaláciu takých objektov, ako sú skleníky, letné domy, obklady atď.

Samozrejme, že je ľahké zakúpiť hotové alebo nové kovoobrábanie z zakriveného profilu, ale cena takéhoto nákupu bude vysoká. Môžete sa pokúsiť zmeniť konfiguráciu dutého kovu vlastnými rukami. Ale to povedie k deformácii výrobku a presnejšie k rozdrveniu jeho stien.

Riešením tohto problému budú domáce ohýbačky rúr pre profilové potrubie. Prečo domáce? Dôvodom na výber domáceho zariadenia je zrejmé - faktom je, že stroj správne vyrábaný ručne bude o rádovo silnejší a odolnejší ako ponuka lacných zariadení.

Princíp zariadenia je jednoduchý: medzi hriadeľmi je položený dutý kov s obdĺžnikovým alebo kruhovým prierezovým tvarom, ktorého poloha sa mení v závislosti od požadovaného uhla ohybu. Ďalej sú poháňané hriadele, v dôsledku čoho sa rúrka valcuje a ohýba požadovaným spôsobom.

Vlastnosťou všetkých strojov na ohýbanie rúrok je to, že mechanické zaťaženie obrobku sa rozdeľuje postupne a rovnomerne v rôznych bodoch, čím nedochádza k žiadnemu prehĺbeniu stien.

Návrh konštrukcie ohýbačky rúr

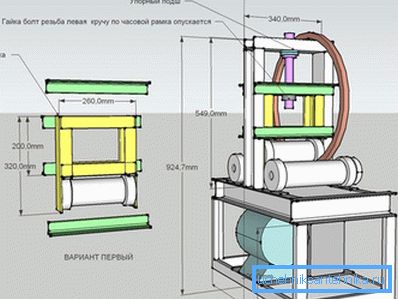

Výkresy ručného ohýbača rúrok pre profilovú rúrku sa môžu líšiť v závislosti od typu zariadenia a jeho konštrukčných vlastností.

Povinné prvky pri konštrukcii úprav s ručným alebo hydraulickým pohonom sú:

• rám (rám), na ktorom sú namontované všetky súčasti;
• dolná a horná doska;
• dva alebo viac potrubí;
• stromy;
• hydraulický valec alebo brána vybavená rukoväťou.

Rám, na ktorom sú všetky súčasti namontované, môže byť dvoch typov:

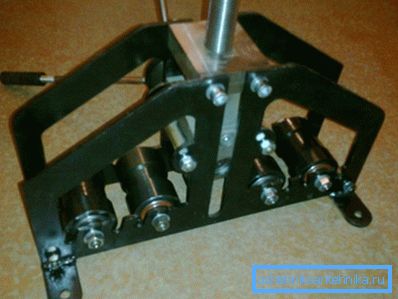

• uzavretého typu charakteristika továrenských zariadení;
• otvorený typ z dôvodu jednoduchosti zariadenia je typický pre väčšinu improvizovaných zariadení.

Dôležité upozornenie: Príručka manuálnej údržby zariadení s otvoreným rámom je oveľa jednoduchšia, ako vykonávanie podobných operácií na uzatvorenom ráme. Ale v druhom prípade je prevádzka bezpečnejšia, pretože prakticky neexistujú žiadne otvorené mobilné komponenty.

Technologické vlastnosti

Samostatne je potrebné poznamenať formu, ktorou sú rôzne šachty pre profilové potrubie ohýbačov rúrok. Ak sa pri práci s rúrkami s kruhovým prierezom používajú hriadele so zaobleným zárezom, môžu sa valcované časti ohýbať pomocou hriadeľov s príslušnou konfiguráciou výrezov (pozrite tiež článok Fitinky pre plastové rúry - prehľad hlavných možností a ich vlastností).

Avšak vzhľadom na skutočnosť, že valcovanie profilu počas ohýbania neznamená potrebu oporných bočných stien, môžete použiť hriadele, ktorých šírka bude mnohonásobne väčšia ako šírka profilu, čo je zo zrejmých dôvodov nemožné pri obrábaní okrúhlych rúr.

Tiché detaily autoprodukcie

Potom, čo sme sa zaoberali princípom fungovania a vlastností zariadenia, je čas rozhodnúť, ako urobiť rúrový ohýbací stroj na tvarovanú rúrku.

Na zostavenie jednoduchého ručného ohýbača rúrok sú potrebné nasledujúce nástroje a materiály:

• zváracie stroje;
• svorky;
• LBM "bulharský" s diskovými pätkami na rezanie kovu;
• štvorcové a páskové meranie;
• rezný oceľový kanál alebo uhol (veľkosť sa volí podľa veľkosti rúr);
• veľká skrutka a matica s vhodným závitom (najlepším riešením by bola brána úplne odstránená z nepotrebného ručného lisu);
• 6 veľkých jednorozmerných ložísk;
• hrubostenná rúrka s vonkajším priemerom zodpovedajúcim vnútornému priemeru ložiska;
• nepotrebná oceľová ojnica s hviezdičkou z bicykla;
• ďalšie koleso z reťazového kolesa;
• cyklistický reťazec.

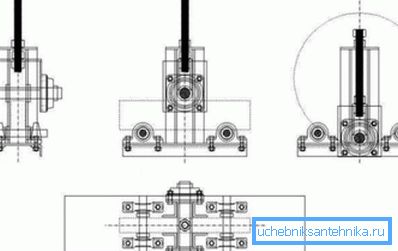

Po príprave všetkých nástrojov a materiálov môžete začať pracovať. Ako príklad použijeme nasledujúci nákres improvizovaného ohýbača rúrok pre tvarované potrubie.

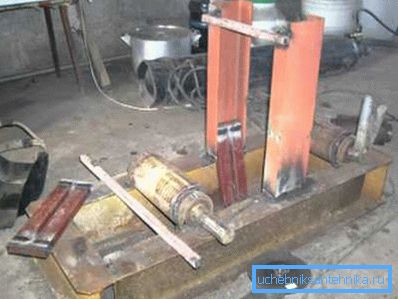

Návod na montáž je jednoduchý a pozostáva z nasledujúcich krokov:

• Z kanála sme prerezali polotovary na výrobu vodorovného rámu a zvárali ich do pevného rámu. Ak je pevná kovová platňa vhodných veľkostí, je možné podstatne zjednodušiť a urýchliť inštaláciu.
• Predvaly pre vertikálne vodiace lišty sú vyrezané z kanála a sú zvarené do tvaru guľôčky tvaru "U". Vertikálne vodiace lišty sú pripevnené k rámu, ako je znázornené na výkrese.
• V ďalšom kroku sú ložiská zvarované k rámu. Ak sú ložiská tejto konfigurácie, ako je znázornené na výkrese, môžete použiť skrutkovaný spoj, ktorý nie je zváraný.

• Na hornom priečniku vertikálnych vodiacich prvkov sa vyvŕta otvor pod bránou. Pred dierou sa zvaruje predcentrovaná matica.
• Do otvorov ložísk namontovaných na ráme je zasunutá trubica, ktorá sa odreže tak, že na každom konci zostane 2-3 cm. Zvárame rúrky tak, že sa otáčajú okolo ich osi, ale nechodia zo strany na stranu.
• Ďalej zhromažďujeme z ložísk a zvyšky rúrky a vedieme hornú jednotku, ktorá bude pozdĺž vodidiel spúšťaná nadol a vyvíja tlak na zakrivenú rúrku. Horná rovina tohto uzla je konštruovaná tak, aby sa opierala o koniec brány a vyvíjala tlak na celý uzol a pohybovala sa na posteľ.

• Vybavili sme dve ložiská, upevnené na jednej strane lôžka, ozubenými kolesami na koncoch rúr.
• Upevňujeme kľuku bicykla s osou pedálu na jednu z hviezd, ktorá bude slúžiť ako rukoväť.
• Medzi hviezdičkami roztiahneme reťaz a zariadenie je pripravené na prevádzku.

Dôležité: Nebolo výslovne uvedené presné veľkosti, pretože takéto inštalácie sú vyrobené z toho, čo je na dosah ruky. Skúste však zabezpečiť, aby hrúbka použitého kovu nebola menšia ako 2-3 mm.

záver

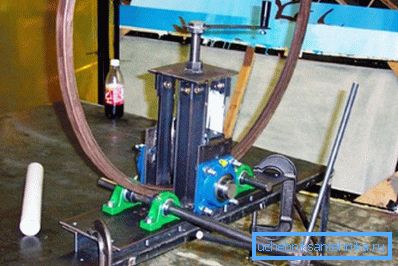

Teraz viete, ako vytvoriť manuálny ohýbač rúrok, ktorý môže byť použitý na farme. Ďalšie užitočné informácie nájdete v tomto článku (pozrite si aj článok Príslušenstvo pre oceľové rúry - analyzujeme všetky funkcie).
