Ohýbač rúr pre domácnosti

V procese práce s potrubiami je často nevyhnutné položiť potrubie na ťažko dostupné miesta, kde samotné priame výrobky nie sú dostatočné. V takýchto prípadoch existuje potreba zakrivených a zakrivených prvkov, ktoré nie sú k dispozícii v obchodoch s hardvérom, a čo sa opýtať?

Najjednoduchším a najdostupnejším spôsobom riešenia problému je použitie špeciálneho nástroja - ohýbača rúrok, o ktorom budeme diskutovať v našom článku.

Nástroj na ohýbanie rúr

Zariadenia na ohýbanie rúr môžu byť:

• hydraulické - Výkonný ohýbač rúr pre oceľové rúry je schopný zvládnuť výrobky s veľkým priemerom, ktoré sa často používajú v priemyselných zariadeniach.
• mechanik. Tento nástroj má priemerný výkon.
• ručné. Používajú sa na výrobky s priemerom do 50 mm a profilované s prierezom do 40 mm.

POZOR! Použitím ručného ohýbača rúrok pre tenkostenné rúry nepreháňajte, pretože výrobky nemajú vysokú pevnosť v tlaku a zakrivenie. A všetci vieme, že dokonca aj malá crack je zákaz používať.

Okrem toho sa tieto nástroje tiež líšia v materiáli, z ktorého sa vyrábajú výrobky, ktoré sa majú ohýbať:

• Hydraulický alebo mechanický ohýbač potrubí pre rúry z nehrdzavejúcej ocele.
• Ručný ohýbač rúrok pre kovové rúry.

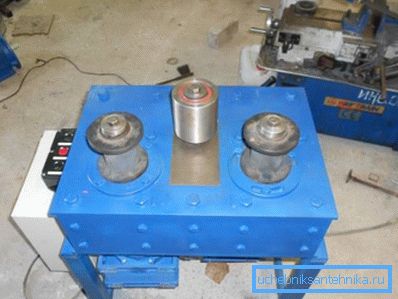

Venujte pozornosť! Zariadenie na dodávanie rôznych tvarov do potrubných prvkov nebude vhodné pre profilované valcované výrobky.

Na prvý pohľad jednoduchý proces ohýbania výrobkov je v skutočnosti pomerne komplikovaný, takže ho musíte robiť s mimoriadnou opatrnosťou, aby ste predišli nasledujúcim chybám:

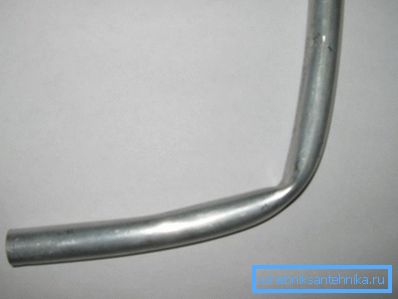

• Drvenie materiálu, ktoré má za následok zúženie vnútorného priemeru potrubia a následne zníženú priepustnosť. A vytváranie blokád na takých miestach povedie k oprave a investíciám, aby sa obnovila efektívnosť kanalizačného systému.
• Preťahovanie a zriedenie steny rúry, ktoré ovplyvňuje jej pevnosť, znižuje maximálny prípustný tlak.

Venujte pozornosť! Správne zvolené nástroje pre každý prípad vám umožnia kvalitatívne vykonať ohýbanie výrobkov podľa zadaných parametrov. S takýmto nástrojom môžete optimalizovať pokladanie komunikácií v budove, efektívne využívať priestor priestorov a bez poškodenia výkonu potrubia.

Akékoľvek ohýbačky rúrok je možné zakúpiť v oddeleniach budov supermarketov, pretože si na to vybrali poriadnu sumu, alebo si to dokážete sami.

Nástroj na ohýbanie okrúhlych rúr

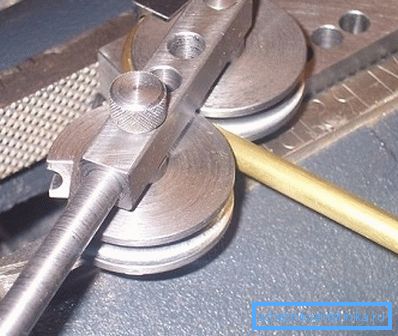

Konštrukcia ohýbača rúrok je veľmi jednoduchá - ide o dve obrobené remenice:

• Jeden z nich je natrvalo fixovaný.
• Druhý sa otáča na obežnej dráhe okolo prvej vo vzdialenosti rovnej priemeru ohýbanej trubice.

Princíp fungovania zariadenia tiež nespôsobuje ťažkosti - výrobok sa položí medzi remenice a pohybom voľne sa otáčajúcej kladky sa ohne pozdĺž daného polomeru.

Domáce nástroje

Vytváranie domáceho ohýbača rúrok na okrúhle potrubie sa okamžite stará o jeho všestrannosť, to znamená možnosť ohýbať výrobky rôznych priemerov.

Preto bude potrebné pripraviť nie dvojicu remenice, ale aspoň tri páry (na samom konci potrubia beží na farme)

• Jeden pár s priemerom 2,5 cm.
• Ďalšia - na rúrke 3/4.
• Tretia je vypočítaná na priemere palca.

Nemôžete si kúpiť potrebné remenice, takže ak nie ste profesionálny obracač, objednajte si ich v najbližšej dielni.

Odtiene frézovania hlavných častí ohýbača rúr sú nasledovné:

• Pri výrobe kladky je najdôležitejšie sledovať polomer a hĺbku drážky.
• Konce každej dvojice kolies by mali mať zárez podobný polovice časti potrubia.
• Pomer priemerov častí je tiež dôležitý. Stacionárna kladka by mala byť menšia, pretože na nej závisí minimálny polomer možného ohýbania. Priemer druhého (valcovanie) presahuje veľkosť stanovenú minimálne dvakrát.

Pre vaše informácie! Cena sústružníckych prác je nízka, takže nebude mať výrazný vplyv na konečné náklady na nástroj.

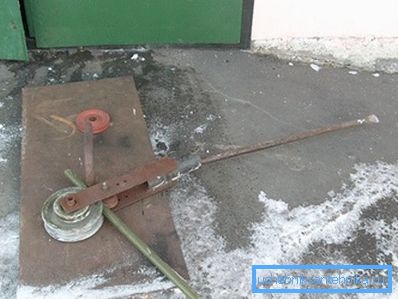

Ďalej pokyny na samostatné činnosti na zariadení ohýbačky rúrok:

• Základ pre inštaláciu remenice môže slúžiť ako štvorec, vyrezaný z plechu s hrúbkou steny (minimálne 10 mm). Mali by okamžite vŕtať štyri otvory na upevnenie na pracovnú dosku v dielni. Alebo zasuňte štvorec do vykopaného a betónovaného stĺpa z potrubia s priemerom 100-150 mm.
• V strede dosky zvaríme čap s priemerom rovným vnútornému priemeru menšej kladky. Druhá zvislá časť slúži ako zátka ohnutého produktu.
• Ďalšou etapou je vytvorenie mechanizmu otáčania. Z hrubého oceľového pásu šírky 50 mm je potrebné zviazať písmeno P. Výška nášho P-ki by sa mala rovnať súčtu priemeru veľkého pohybujúceho sa kruhu a polovice stacionárneho priemeru. Pre ich upevňovacie prvky v P-ke vyvŕtavame otvory, vzdialenosť medzi nohami P-ki by mala mierne presiahnuť hrúbku kladky.
• Zvárame rukoväť s hrúbkou asi 250 mm na hornú časť tejto časti. Rúrka vložená do nej bude slúžiť ako páka pri ohýbaní.

• Zhromažďujeme všetky podrobnosti. Malá remenica je vložená do vnútra P-ki a je spolu s ňou namontovaná na ráme, fixujeme veľkú kladku s čapmi a náš ohýbač rúr je pripravený.

Tip! Aby sa zabránilo vzniku defektov v mieste ohýbania, zaistite si a vyplňte rúrku pieskom a uľahčte ohýbanie hrubostenných výrobkov s veľkým priemerom - zahrejte ich.

Rôzne spôsoby ohýbania rúrok

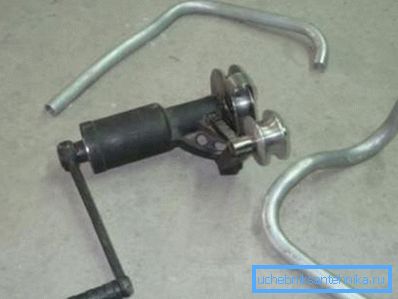

1. Ohýbač rúrok pre hliníkové rúrky ako skutočne aj ručný ohýbač rúrok pre medené rúrky môže mať niekoľko typov:
2. Páka.
3. Vo forme kuše.
4. Hydraulické.
5. Electric.

1. Zaujímavou možnosťou je ohýbačka pružinových rúr pre medené rúrky. Je to pružina vyrobená z vysoko kvalitnej ocele s lievikovitým nástavcom na jednej strane pre ľahké obléčenie / zdvíhanie. Rúra je umiestnená vo vnútri pružiny a potom sa ohýba. Trvanlivý materiál pružiny súčasne neumožňuje roztrhnutiu a rozdrveniu potrubia.
2. Podobný pružinový ohýbač sa používa aj pri potrubiach z kovového plastu, ktoré sa líšia v aplikovaných silách.

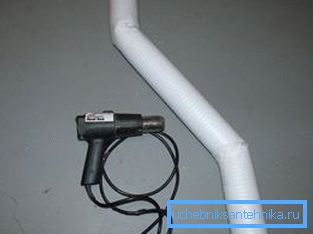

3. Výrobky z plastov sa ohýbajú ohrevom v zákrute - na to môžete použiť sušičku budovy.

záver

Potreba používať uvedený nástroj je nesporná v prípadoch, keď je položenie potrubia z dôvodu existujúcich prekážok nemožné. Používa sa aj na vykurovacie telesá, napríklad na domácu sušičku na uteráky.

V prezentovanom videu v tomto článku nájdete dodatočné informácie k tejto téme.
