Ohýbač rúr alebo stroj na valcovanie profilovej rúrky
Akvizícia súkromného domu alebo dedinského pozemku je zriedka spojená s túžbou pasívne stráviť víkend. Bude to trvať dosť času a na pozemku sa objaví skleník zakrytý polykarbonátom a nad verandou domu sa bude inštalovať ozdobný priezor, ktorý dokáže chrániť pred dažďovými kvapkami a horiacim slnkom.
Rámec takýchto dôležitých a potrebných štruktúr sa stáva rámom vytvoreným z ohýbaných rúr. Ak chcete získať ohyb s daným polomerom a tvarom, potrebujete ohýbačku rúrok. V tomto článku budeme hovoriť o tom, ako vytvoriť podobný stroj na valcovanie rúrok, bez ktorého nemôže domáce majster robiť.
Čo je ohýbač rúrok a prečo je to potrebné?

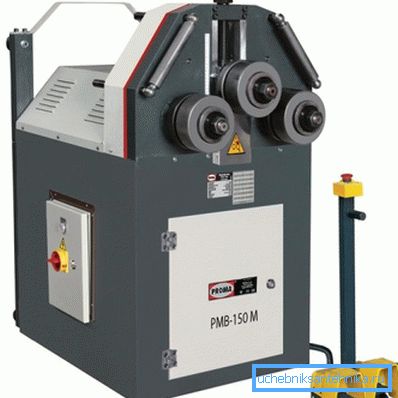

Stroj na valcovanie profilového potrubia alebo ohýbača rúrok je technické zariadenie, ktoré patrí k nástrojom a mechanizmom používaným na prácu s valcovanými kovovými výrobkami. Pomocou toho môžete ľahko ohýbať profil bežných potrubných materiálov podľa daného polomeru. Jeho hlavnou výhodou je schopnosť ohýbať ľubovoľný počet výrobkov s rovnakým polomerom.
Venujte pozornosť! Ohýbané rúry je možné použiť na inštaláciu potrubia prepravujúceho horúcu alebo studenú vodu, ako aj na vytváranie rámov rôznych typov a tvarov, ktoré sa často používajú v stavebníctve.
Mnohí sa čudujú, prečo je potreba trugobibu. Zdá sa, že zosilnie jeden koniec potrubia a ťahá za druhým. Ale v skutočnosti nie je všetko jednoduché.
Táto metóda vedie k nasledujúcim následkom:
- Neschopnosť ovládať polomer;
- Tým, že ohýbate výrobok týmto spôsobom, vytvoríte zónu koncentrácie napätia, čím sa zníži pevnosť konštrukcie;
- Znížená životnosť.
Ohýbač rúrok je jednoducho potrebný pre domácich remeselníkov, takže pre mnohých je otázka, aká je cena takého stroja, alebo či je múdrejšie robiť to sami.
Ako si vybrať?
Pri získavaní akéhokoľvek nástroja na vlastné použitie by sa každý kapitán mal riadiť zásadou jeho primeranej potreby.
Rada. Náradie, pomocou ktorého sa rúrky valcujú, musí správne vykonávať svoje funkcie, bez toho, aby od majiteľa vyžadovalo dodatočné náklady.
Kritériá pre výber takého mechanizmu:
- Typ jednotky Voľba sa uskutočňuje v závislosti od rozmerov rúr, očakávaného množstva práce a intenzity použitia nástroja;
- Maximálne geometrické parametre spracovaných profilových výrobkov;
- Princíp fungovania stroja v závislosti od špecifikácie vykonaných operácií.
Ďalším dôležitým faktorom je veľkosť samotného stroja. Na základe umiestnenia na pracovnej ploche alebo v samostatnom rohu môžete vybrať stacionárny multifunkčný nástroj.
Zariadenie na ohýbanie rúrok
Hlavným účelom tohto typu nástroja je valcovanie tvarovanej rúrky, t.j. poskytnutie požadovaného tvaru polotovaru.

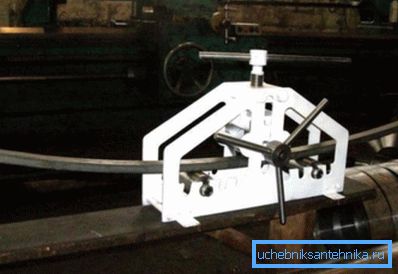

Medzi domácich remeselníkov najčastejšie patrí práve trojvalcová verzia stroja s ručným typom pohonu. Takáto jednotka je trojuholníková konštrukcia troch valcov, rovnajúcich sa šírke prierezu obrobku.
Válce umiestnené na základni konštrukcie sú prepojené reťazovým pohonom. Horný valec je súčasťou skrutkového mechanizmu so skrutkovým uzáverom alebo lisom.
Tento horný valec je schopný vratného pohybu vo vertikálnom smere.
- Rúra je umiestnená na spodných valcoch a pritlačená k hornej časti je pripojená k skrutkovaciemu mechanizmu;
- Otočením rukoväte generátor vytvorí obruč;
- Ďalej bez toho, aby sme odstránili obrobok z mlyna, zvýšime tlak tým, že upínací skrutka utiahne niekoľko otočení;
- Obrobok je nakreslený.
Opísaný cyklus by sa mal opakovať, kým potrubie nemá požadovaný tvar.
Typy ohybov
Napriek skutočnosti, že zariadenie je pomerne jednoduché, existuje obrovský počet takýchto štruktúr. Podľa niektorých základných vlastností sú rozdelené do nasledujúcich kategórií.
Podľa typu pohonu môže byť stroj pre profilové potrubie:

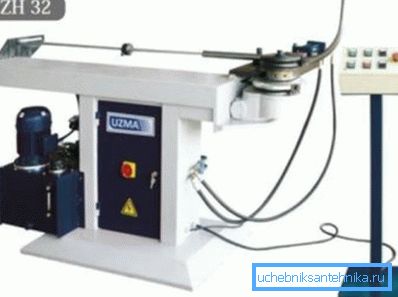

- elektromechanické. Pohon pre takéto zariadenie je bežný alebo krokový motor. Okrem toho sa zvyčajne pripája spodná prevodovka, čo umožňuje rovnomerné roztiahnutie aplikovaného úsilia včas na dosiahnutie vysokokvalitného ohýbania;
Venujte pozornosť! Elektrický motor môže poháňať valcovaný valcový nástroj alebo pákový systém stroja typu dorn.
- hydraulické. Výkonnejšia verzia konštrukcie s manuálnou jednotkou. Použitie ako upínacieho mechanizmu hydraulického valca zníži úsilie potrebné na ohýbanie;
- príručka. Najčastejší typ mechanizmu, ktorý je zvyčajne prítomný v dielni každého majstra a dobrého majiteľa.
Venujte pozornosť! Prenájom obrobku a vytváranie prítlaku sa vytvára iba silou, ktorú uplatňuje prevádzkovateľ.
Podľa spôsobu ohýbania sa valcovne môžu klasifikovať nasledovne:
- hriadeľ - spravidla priemyselná výroba. Najčastejšie je možné stretnúť elektromechanické alebo hydraulické. Výhody tohto dizajnu zahŕňajú kvalitatívnu deformáciu s malým polomerom ohybu;
- segment - pracovať s tenkostennými rúrkami z mäkkých kovov. Bežne používajú inštalatéri a výrobcovia vykurovacích systémov. Skladá sa z dvoch páčok s držiakmi ohnutých výrobkov. V mieste otočných ramien nastavte tŕň s požadovaným polomerom. Ohyb v tomto prípade sa robí po inštalácii potrubia pomocou gombíkovej metódy;
- pružina - je hustá pružina s určitým priemerom, do ktorej prechádza rúrka. Pre vysokokvalitné ohýbanie musíte mať značné skúsenosti. Zvyčajne používajú klimatizačné zariadenia;

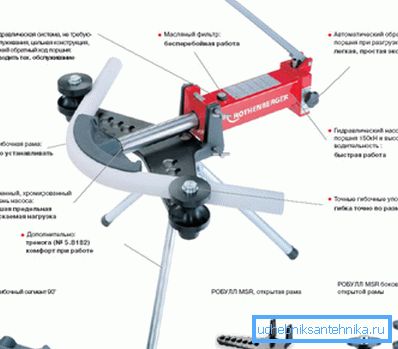

- kušu - používa sa na deformáciu tenkostěnných rúr z medi, hliníka a ocele. Ide o konštrukciu v tvare T, na ktorej sú upevnené držiaky rúr a v strede je pohyblivá páka s vymeniteľnými tŕňmi. Keď stlačíte rukoväť, páka sa predlžuje a rohatkový mechanizmus umožňuje postupne zvyšovať ohybovú silu.
Urobte to sami
Napríklad budeme brať do úvahy pokyny na vytvorenie trojvalcovej jednotky ručného typu:

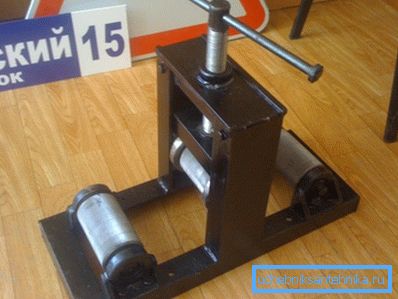

- V úlohe tela môžete použiť oceľové plechy o hrúbke 3 mm, na ktoré aplikujeme označenie jednoduchou ceruzkou;
- Valce môžu byť vyrobené z káblových remenice vybavených ložiskami;
- Sedlo valca je vŕtané bežným elektrickým vrtákom;
- Oproti valcu je na samom vrchu zvarená dostatočne vysoká matica, ktorá bude súčasťou upínacieho mechanizmu;
- U-tvarovaná časť je zváraná, vybavená montážnymi otvormi pre valčekové skrutky. Zváraná podložka bude zodpovedná za zdvíhanie tlakového valca.
Na záver
Rúrky valcovania za studena vám umožnia efektívne ohýbať produkty rôznych typov a veľkostí. Tým, že si vytvoríte alebo kúpite takúto jednotku a inštalujete ju do vlastnej dielne, si môžete byť istí, že výstavba rámov dokonca aj tých najnezvláštnejších foriem už nebude pre vás problémom.
Pomocou takéhoto nástroja vytvoríte skleníkový rám a originálnu kôlnu a akúkoľvek inú konštrukciu, ktorú potrebujete.
A video v tomto článku vám odhalí ešte viac nuansy budovania vlastného nástroja.
