Kanalizačné odpalisko: hlavné typy a spôsoby použitia

Nie je žiadnym tajomstvom, že systém na vypúšťanie odpadových vôd pozostáva nielen z rúrok, ale aj z príslušenstva, ako sú napr. Široká škála rôznych tvaroviek má svoj vlastný účel a v prípade potreby sa používa na riedenie hlavného potrubia v niekoľkých smeroch, na zmenu smeru potrubia atď.

V tomto článku však budeme podrobne uvažovať o tom, aké sú plastové odpališťové kanály a ako sa používajú pri konštrukcii systémov likvidácie odpadových vôd v domácnostiach.

Jednoduchá montáž vďaka použitiu špeciálnych spojovacích prvkov

Kanalizácie postavené s použitím rúrok z PVC a spojovacích prvkov sa vyznačujú niekoľkými výhodami, medzi ktoré patria:

• rozumnú cenu;
• nízka hmotnosť;
• absolútna odolnosť proti korózii;
• dlhá životnosť bez potreby pravidelného čistenia;
• jednoduché inštalačné práce.

Keď hovoríme o modernom systéme na likvidáciu plastových odpadov, rád by som si spomenul takú kvalitu ako ľahkú inštaláciu. Inštalácia je naozaj jednoduchá a umožňuje sa pomocou špeciálnych spojovacích prvkov - tvaroviek.

Hlavné odrody

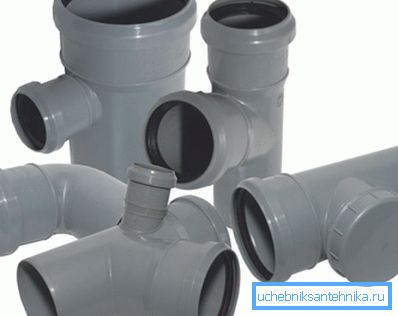

Pri konštrukcii domácich kanalizačných systémov sa používajú tri hlavné typy pripojovacích odpalísk, ktoré majú odlišnú konfiguráciu a sú určené na vykonávanie určitých špecifických funkcií.

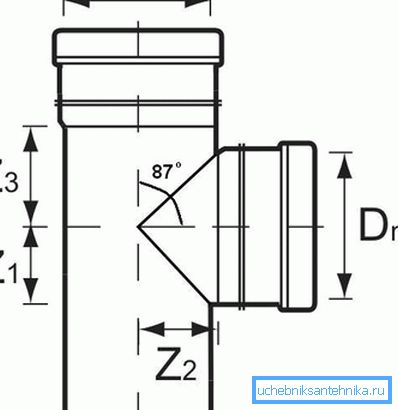

• 87 ° alebo 90 ° kanalizačné odpaly - Hlavným účelom tejto časti je pripojenie vertikálneho stúpača k vodorovným častiam potrubia.

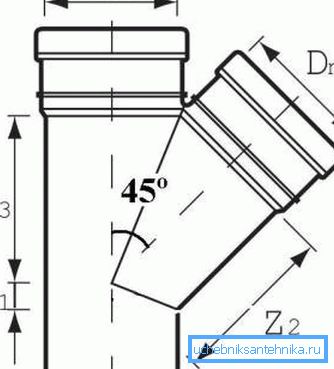

• 45 ° kanalizačné odpalíky - Tieto spojovacie prvky sa používajú na upevnenie plastových rúr v konštrukcii väčšiny vodorovných ramien.

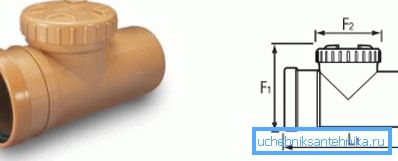

• Revízie sú puzdro s umiestneným kolmým výtokom, ktorý je uzatvorený odnímateľným vekom.. Keď je systém v prevádzke, môže byť kryt odstránený, aby sa skontroloval stupeň ucpania alebo aby sa čistilo upchanie.

Uvedené odrody sú dostatočné na to, aby vytvorili kompletný systém likvidácie domového odpadu. Ale aby sme mohli počítať s úspechom v inštalácii, je potrebné vziať do úvahy veľkosť týchto spojovacích prvkov a ich súlad so štandardnými rozmermi rúr.

Odbočky podľa priemeru potrubia môžu mať nasledovné veľkosti prierezu: 110 mm, 160 mm, 200 mm, 250 mm a 315 mm. Pre potreby konštrukcie priemyselných systémov s vyššou kapacitou sa vyrábajú spojovacie prvky s priemerom prierezu 400 mm a 500 mm.

Okrem toho rozmery kanalizačného potrubia 110 mm a iné modifikácie nemusia byť rovnaké vo všetkých smeroch. Napríklad prierezy potrubí vodorovného smeru môžu byť rovnaké, zatiaľ čo vertikálny alebo diagonálny výstup môže mať menší alebo väčší priemer.

Vlastnosti konštrukcie

Bez ohľadu na veľkosť a konfiguráciu je dizajn polymérového tela jednoduchý. Výstup výrobku je vyrobený vo forme bežného potrubia s okrajmi. Dve vstupné časti, napríklad 50 x 50 mm, sú vybavené špeciálnymi zásuvkami, ktoré obsahujú konce rúr vhodného priemeru.

Pre maximálnu hustotu, tesnosť a spoľahlivosť spojenia majú zásuvky špeciálne gumové krúžky - tesnenia. Podľa výrobcov potrubí z polyvinylchloridu a príslušného príslušenstva má správne zostavený kĺb najmenej 20 rokov bez potreby výmeny tesnenia.

Pravidlá inštalácie

Pokyny pre inštalačné práce s použitím plastových T-spojov sa vyznačujú jednoduchou realizáciou a môžu sa robiť ručne.

Inštalácia potrubia bude úspešne dokončená, ak budete dodržiavať nasledujúce odporúčania:

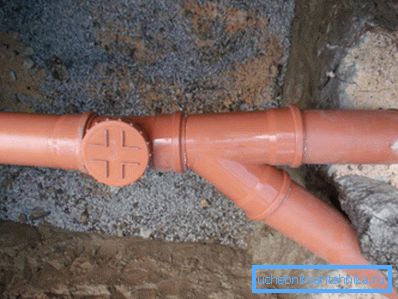

• Pri konštrukcii vodorovného vedenia používame výhradne odpalíky s 45-stupňovým kohútikom.

Dôležité upozornenie: Ak pri budovaní vodorovného vedenia používate odpalíky s kolmým pripojením, zvyšuje sa pravdepodobnosť častého zablokovania kanalizácie počas následnej prevádzky.

• Zásuvky vybavené zásuvkou by mali byť nasmerované na počiatočný vyšší bod siete. Zásuvka by mala fungovať ako vstup do spojovacieho prvku, zatiaľ čo koniec rúrky by mal byť výstupom.
• Gumové tesnenia nemôžu byť úplne orezané alebo odstránené. Tesnenie je špeciálne vložené, aby bolo pripojenie čo najpevnejšie a čo najtvrdšie, takže by ste nemali byť prekvapení, že musíte do inštalácie vynaložiť isté úsilie.

Tip: Aby ste zjednodušili úlohu, stačí namontovať vnútorný povrch pripojených prvkov mydlom a vodou pred inštaláciou. V tomto prípade bude potrubie oveľa jednoduchšie vstúpiť do zásuvky a dosiahne sa požadovaná hustota pripojenia.

• Je vhodné, aby spoje elektroinštalačných prvkov s priemerom väčším ako 50 x 32 mm boli v niektorých prípadoch potrebné upevniť na priľahlú plochu pomocou svoriek držiacich držiakov.
• Inštalácia auditov by sa mala uskutočňovať na úsekoch potrubia s voľným prístupom. Zvyčajne sa v súkromnom dome tieto prvky vôbec neuplatňujú alebo sú nastavené v obmedzených množstvách.

Úpravy z iných materiálov

V súčasnosti sa okrem široko používaných systémov polymérov vyrábajú aj kovové, keramické a dokonca azbestocementové kanalizácie.

Samozrejme, pri pripájaní rúrok vyrobených z takýchto materiálov sa používajú vhodné spojovacie prvky. Napríklad pri potrubiach z liatiny sa používa odliatok z liatiny vyrobený v súlade s požiadavkami GOST 6942.14-69.

Spojovacie prvky tohto typu môžu byť vyrobené na pripojenie závitového, zvonovitého a bezuzatranného typu. Keramické azbestocementové a betónové analógy sa vyrábajú iba s ohľadom na pripojenie zásuvky.

záver

Teraz viete, čo je to plastový sanitárny odpal s rozmermi 110 až 110 x 110 mm alebo jeho liatinový analóg s rozmermi 100x100x50 mm. Okrem toho sme zistili, ako nainštalovať najpopulárnejšie spojovacie prvky vyrobené z polyvinylchloridu.

Viac užitočných informácií môžete získať sledovaním videa v tomto článku.
