Držiak rúr: neviditeľná, ale veľmi potrebná časť

Spoľahlivosť a trvanlivosť potrubí závisí nielen od kvality a tesnosti spojov, ale aj od pevnosti upevnenia jednotlivých častí na stenu alebo podlahu. Okrem toho použitie správneho typu hadicových svoriek umožňuje vyhnúť sa deštrukcii, vibráciám a deformáciám dokončeného systému.

Pokyny uvedené v tomto materiáli vám umožnia vybrať a zakúpiť najvhodnejšie príslušenstvo pre inštalatérske alebo inštalačné systémy.

Konštrukčné prvky spojovacích prvkov

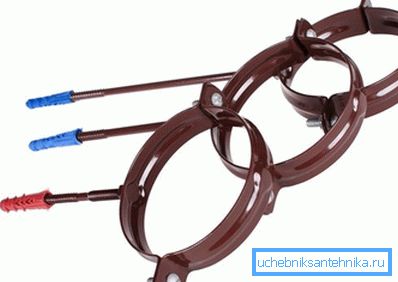

Hadicové svorky

Tieto typy výrobkov sa používajú na pripevnenie na stenu, podlahu alebo strop potrubných systémov kanalizácie. Okrem toho má ten istý dizajn držiak na odtokové potrubie.

Svorka umožňuje pevne upevniť jednotlivé diely a zabrániť tak stresu a lineárnej deformácii.

Zips pozostáva z troch hlavných prvkov:

• kruhový alebo polkruhový tvar;
• zvierka umožňujúca upevnenie potrubia;
• ktorý je upevnený v stene.

Venujte pozornosť! Existujú montážne svorky zložitejšie. Napríklad držiak rúr K939 je kovová doska komplexného tvaru, vybavená dvoma polkruhovými držiakmi. Táto forma detailov je potrebná pre inštaláciu na stĺpcoch alebo stenách komplexnej konfigurácie.

Materiál pre poter je zvyčajne z plastu alebo kovu:

1. Kovová prípojka - je rozdelený prvok pozostávajúci z hornej a spodnej časti, ktoré sú skrutkované dohromady. K dispozícii je aj dekoratívny chrómovaný 25 mm držiak rúrok, ktorý slúži na upevnenie vodných potrubí nad dekoratívnym obkladom stien. Kovové svorky sú často vybavené gumovými tesneniami, ktoré počas prevádzky tlmia oscilácie potrubia, čo znižuje úroveň hluku, ktorý vytvárajú. Skrutky sa používajú na pripojenie dvoch odpojiteľných prvkov svorky. Ozdobný držiak pre rúry 20 mm a 25 mm je vybavený špeciálnou hlavou, ktorá neporušuje atraktívny vzhľad týchto prvkov.

1. Plastový držiak na viazanie môže byť buď odnímateľný (upevnený pomocou zámkov), alebo jednodielny (tvar U). V druhom prípade sa rúrka jednoducho zasunie do spojovacieho prvku, kým sa nezastaví. Takýto systém umožňuje výrobu svoriek pre časti komplexného tvaru. Napríklad držiak oválnej trubice môže byť vyrobený výlučne z plastu.

Montážna zostava je umiestnená v spodnej časti časti.

Existuje aj niekoľko odrôd:

• Tvar T - upevnenie sa vykonáva pomocou hmoždinky alebo skrutkovej časti (skrutka alebo kotva);
• Tvar L - uzáver je ohnutý pod uhlom 90 stupňov.

Druhy spojovacích materiálov

Existujú také typy upevňovacích prvkov:

Bez ohľadu na typ svorky sú upevňovacie prvky rozdelené do dvoch hlavných typov:

1. Tvrdá. Na tento účel sa používajú krimpovacie alebo oporné spojovacie prvky. Sú nainštalované na zvonku potrubia, spojky alebo inej tvarovanej časti. Hlavnou úlohou je zabezpečiť trvanlivosť a spoľahlivosť na križovatke.
2. Plávajúce. Tu je potrebné nainštalovať vodiace lišty a podporné typy zámkov. Priemer poteru musí byť väčší ako rozmery potrubia. V tomto prípade môžu byť detaily kanalizačnej siete posunuté v pozdĺžnom smere, čím sa zabráni teplotnému skresleniu drenážneho systému.

Tip! Aby ste sa vyhli deformáciám, je tiež potrebné správne nainštalovať kanály. Najmä pri vkladaní hladkého konca jednej rúry do zásuvky druhej by mala byť umiestnená vhodná medzera 1 cm.

Vlastnosti montážnych rúrkových podperov

Nezávislá inštalácia kanalizácie by ste mali dodržiavať určité pravidlá.

V opačnom prípade sú možné nehody, náklady na fixáciu, ktoré výrazne prevyšujú náklady na spojovacie prostriedky.

1. Inštalácia domáceho zariadenia na likvidáciu odpadových vôd v vykurovanej miestnosti by sa mala vykonať pomocou pevných upevňovacích prvkov namontovaných na spojoch a armatúrach. V tomto prípade sa nemôžete báť lineárnych deformácií plastov.

1. Plávajúce armatúry, ktoré umožňujú kompenzovať lineárnu expanziu potrubia, sú potrebné na upevnenie odtokových potrubí používaných na zber a prepravu horúcich odpadových vôd (teplota vody je vyššia ako 80 stupňov Celzia). V takomto prípade mobilná schéma upevnenia chráni časti pred deformáciou a deštrukciou.

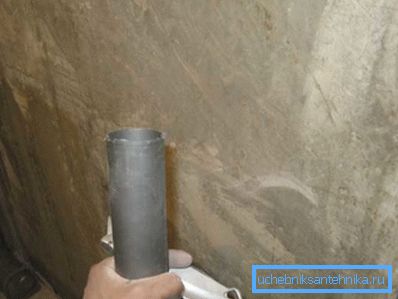

2. Pred položením potrubia na všetky povrchy sa odporúča použiť stredovú čiaru, ktorá bude slúžiť ako vodítko v montážnej fáze. Umožňuje vám vopred skontrolovať dodržanie správneho sklonu, vypočítať požadovanú dĺžku častí, počet upevňovacích prvkov a upevňovacích svoriek. Potom sú vodiace prvky pripevnené k stene a podpera a zvlnenie sú namontované spolu s rúrkami.

1. Počas inštalácie sú časti odpadu vložené do upevňovacích prvkov voľne, aby sa mohli pohybovať v pozdĺžnom smere. Konečné pevné uchytenie môže byť vykonané až po ukončení montážneho procesu celého systému.
2. Vzdialenosť medzi jednotlivými montážnymi jednotkami sa vypočíta na základe počtu tvarovaných častí. Ak je dlhý úsek potrubia, ktorý nie je vybavený kohútikmi, spojkami, revíziami atď., Potom krok medzi susediacimi spojovacími prvkami by nemal byť väčší ako 2 metre.

Tip! Najspoľahlivejším spôsobom, ako opraviť potrubia, je zdiť ich do betónovej alebo kamennej steny. Svorky - len kompromis a lacnejšie riešenie.

záver

Opatrné upevnenie častí potrubia na stenu zaručuje nielen spoľahlivosť, ale aj komfort obsluhy kanalizačnej siete. Dlhé nefixované oblasti silne vibrujú a spôsobujú nepríjemné zvuky.

Ďalšie informácie o inštalácii kanalizačnej siete nájdete vo videu v tomto článku.
