Deflektor potrubia - čo to je a prečo je to potrebné

Nie každý vie, čo je deflektor, ale všetci si všimli kapuce v podobe dáždnika nad komínmi niektorých domov. Tento dizajn sa nazýva "deflektor", čo znamená "reflektor". Ďalej sa pozrieme bližšie na tento prvok komína, jeho účel a zvážte, ako urobiť takéto zariadenie sami.

Prečo potrebujete deflektor

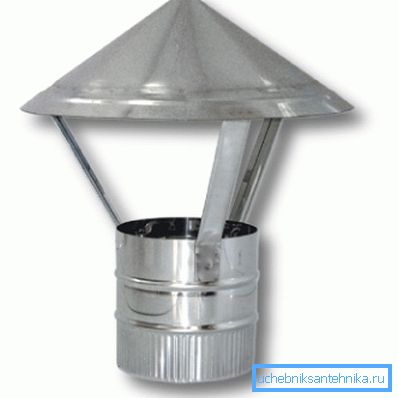

Konštrukcia deflektora je pomerne jednoduchá - najčastejšie sa skladá z krátkeho plášťa s dáždnikom, ktorý je umiestnený na komínovom potrubí. Deflektor sa tiež nazýva veterná lopatka alebo dymová krabica (zistite, ako sa nahradia kanalizačné potrubia).

Venujte pozornosť! Haze má nielen praktickú funkciu, ale aj starý architektonický prvok. Niektoré varianty jeho vystúpenia dodnes zostávajú skutočným umeleckým dielom.

Čo sa týka praktického účelu, komín je primárne určený na zvýšenie ťahu tým, že odkloní tok vzduchu. Preto je jeho názov "reflektor". Keď sa odráža vietor, pred komínom sa objaví zóna s nízkym tlakom, čo vedie k zvýšenému tlaku.

Štúdie ukázali, že používanie aj najjednoduchšieho komína zvyšuje účinnosť každého komína o 20 percent a jeho účinnosť nezávisí od smeru vetra a iných podmienok.

Nie je to však len jeho funkcia, ale má zmysel inštalovať deflektory na komíny z iných dôvodov:

• Chráni komín pred zrážaním.
• Zabraňuje vniknutiu nečistôt do potrubia.
• Zabraňuje prenikaniu živých tvorov.
• Chráni strešný materiál pred lietajúcimi iskrami.

Typy deflektorov

Dominic nedávno prišiel vo všetkých druhoch.

Môžu sa líšiť:

• Tvar uzáveru;
• design;
• Materiály, ktoré sú vyrobené atď.

Preto sa bližšie pozrieme na ich druh.

tvar

Teraz majú najväčšiu popularitu čiapky nasledujúcich formulárov:

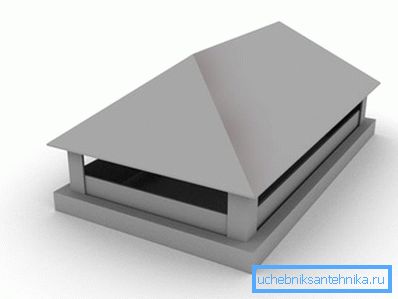

• S plochým uzáverom;
• desať ton;
• S polkruhovým uzáverom;
• kužeľ;
• Manzardová.

Tip! Výber deflektora závisí vo veľkej miere od architektúry budovy, napríklad medené deflektory s plochým uzáverom sa zvyčajne používajú na moderných domoch. Na moderných budovách majú čiapky s polkruhovým uzáverom lepšie.

materiály

Pokiaľ ide o materiály pre komíny, najčastejšie sú vyrobené z pozinkovaného železa. Je pravda, že v poslednej dobe sú výrobky pokryté sklovinou alebo dokonca vrstvou plastu.

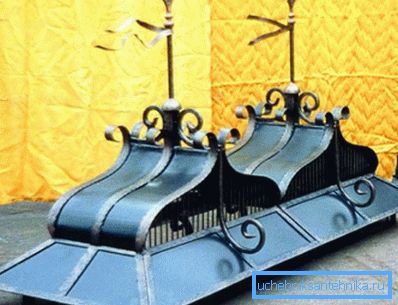

Zriedka sa našla medená lopatka. Ako výzdoba strechy sa obvykle používajú kované výrobky, ktoré môžu mať rôzne formy. Cena designéra flyuharok samozrejme môže byť veľmi vysoká.

dizajn

Návrhy týchto zariadení, existuje pomerne málo, najobľúbenejšie v poslednej dobe sú nasledujúce:

• TsAGI;
• Deflektor Grigorovich;
• "Dymový zub";
• Open Astato;
• Sférické s rotáciou;
• Kolo "Voller";
• Hviezda "Shenard".

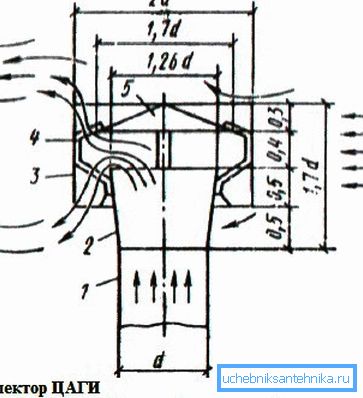

Najbežnejším odvzdušňovačom je komín TsAGI, preto si napríklad vziať do úvahy jeho štruktúru.

Tento návrh pozostáva z nasledujúcich prvkov:

• prívod;
• Skriňa deflektora;
• difúzor;
• držiaky;
• Dáždnik.

Výroba flyugarki

Treba poznamenať, že môžete urobiť deflektor na komíne svojimi vlastnými rukami a v tom nie je nič zložité. Je len potrebné pripraviť kovový plech a dokončiť výkres, potom rozrezať diely a namontovať ich.

Napríklad deflektor do-it-yourself pre okrúhle potrubie je nasledovný:

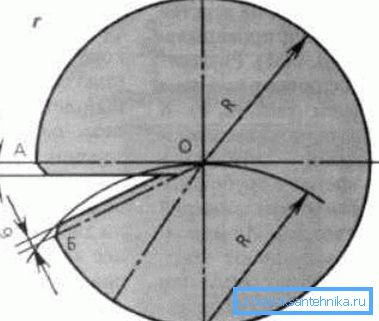

• Najprv musíte na hárku nakresliť kruh. Polomer by mal byť väčší ako polomer komína.
• Potom v strede kruhu by mali byť nakreslené kolmé stredové čiary.. Ďalej, v priesečníku O1 je potrebné postaviť nohu kompasu a vykonať zárez B, polomer zárezu by mal byť rovný polomeru kruhu. Priesečník pätky musí byť spojený s čiarou do stredu kruhu.
• Potom musíte vystrihnúť kruh a vystrihnúť segment AOB, ktorý vám umožní získať kužeľ. Je potrebné nechať okraje pre záhyb.
• Ďalej musí byť hotová časť zvinutá do kužeľa a vyzdvihnuté okraje.
• Potom budete musieť štyri stojany niť na kužeľ a nainštalovať výrobok na rúrkyy. Na jeho upevnenie je možné vytvoriť otvory v regáloch a komíne a upevniť konštrukciu pomocou skrutiek alebo skrutiek.

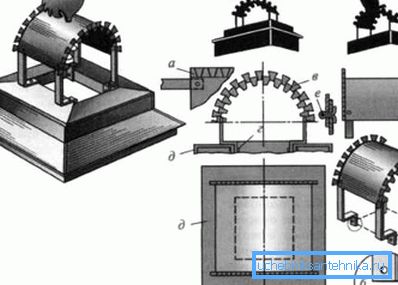

Deflektor štvorcového alebo obdĺžnikového komína s vlastnými rukami je nasledovný:

• Najskôr je potrebné odrezať obdĺžnik ocele v takej veľkosti, aby sa pri ohnutí mohol prekrývať otvor potrubia.
• Na vyzdobenie komína je potrebné z jeho oboch strán vytvoriť rovnaké šikmé rezy, ktoré sú umiestnené v rovnakej vzdialenosti, čo umožní získať trapézové segmenty.
• Potom musíte vytvoriť štyri oceľové stojany a pripevniť ich k rohom obdĺžnika nitkami.
• Konce stojanov sú ohnuté, ako je znázornené na schéme a v nich je vytvorený otvor.
• Obdĺžnik musí byť ohnutý a vložený do komína. Na upevnenie konštrukcie musíte v komíne vyvŕtať otvory a vložiť nechty alebo kolíky, ktoré by mali preniknúť do otvorov komínových trás.

Táto práca je u konca. Uvažovali sme o najjednoduchších návrhoch flyugaroku. Ak je to žiaduce, môžete vykonávať zložitejšie deflektory a dokonca ich zdobiť s lopatou počasia.

záver

Deflektor je dôležitým prvkom komína, pretože nielen zvyšuje chute, ale aj zabraňuje mnohým problémom spojeným s jeho upchávaním. Okrem toho môže zohrávať dôležitú úlohu pri návrhu domu a zdôrazňovať jeho príslušnosť k určitému štýlu. Navyše takéto zariadenie môže byť dokonca vyrobené samostatne (pozri tiež článok Typy kanalizačných potrubí a pripojenia: kritériá výberu).

Z videa v tomto článku môžete získať viac informácií o tejto téme.
