Centralizátory pre potrubia: výber a aplikácia

V tomto článku budeme diskutovať o tom, ako a prečo sú centrálne zariadenia používané na zváranie potrubí. Okrem toho berieme do úvahy dizajnové prvky najobľúbenejších modelov z toho, čo je momentálne na trhu. Čo je centralizátor a prečo je to potrebné?

Efektívny spôsob, ako urobiť zvarový šev rovnomerným a pevným

Nie je žiadnym tajomstvom, že existujú špeciálne zariadenia prispôsobené na vykonanie dokonale plochého prierezu potrubí. Ale aj keď je rez maximálne hladký, bude prakticky nemožné kombinovať obidva rúrky s časťami pre vysoko kvalitné zváranie.

V dôsledku toho bude zvar nerovný a v dôsledku toho nebude spojenie tesné. Riešenie tohto problému môže slúžiť ako vnútorný alebo vonkajší centralizátor potrubia.

Vlastnosti operácie

Obidva kovové rúry a ich polyuretánové peny pred zváraním sa musia čo najviac hladko nakloniť proti sebe tak, aby na spojke nebola žiadna medzera.

Urobiť takú kombináciu rezov s vlastnými rukami je takmer nemožné. Navyše kombinácia rezov je rádovo komplikovanejšia s nárastom priemeru potrubí. Preto počas montáže kanalizačných systémov a iných potrubí bez použitia armatúr na odpadovú vodu sa používajú špeciálne centralizátory.

Zariadenie zahŕňa obidva rúrky, ktoré sa majú kombinovať a umožňujú ich čo najpresnejšie spojenie, upevnenie v tejto polohe. Po zváraní sa vykonáva zaručený vysoko kvalitný zvar. Zariadenie sa potom demontuje a potrubie sa môže použiť na určený účel.

Hlavné odrody

Potom, ako sme sa rozhodli, na čo sa centrovacie zariadenie používa, zvážte typy zariadení, ktoré sú v predaji.

Všetky centralizátory, ktoré je možné zakúpiť v príslušných obchodoch, sú rozdelené do dvoch hlavných kategórií - vnútorných a vonkajších.

• Zariadenia vonkajšieho typu sú skrátené ako TsN a sú určené na inštaláciu a použitie na vonkajšej strane potrubia. Zariadenia tohto typu, bez ohľadu na veľkosť, sa ľahko používajú, ľahko inštalujú a produkujú rýchle a efektívne centrovanie. Zariadenia vonkajšieho typu predstavujú širokú škálu zariadení (excentrické, spojovacie, hydraulické a iné konfigurácie).
• Interné centralizátory sú skrátené CV a sú to hydraulické inštalácie.. Zariadenia tohto typu zvnútra prasknú okraje potrubí a posúvajú svoje úseky navzájom. Výhodou zariadenia je možnosť použitia na rúrky rôznych priemerov.

Vlastnosti jednotlivých úprav

Po zvážení vlastností všeobecnej klasifikácie budeme brať do úvahy charakteristiky jednotlivých úprav strediacich zariadení.

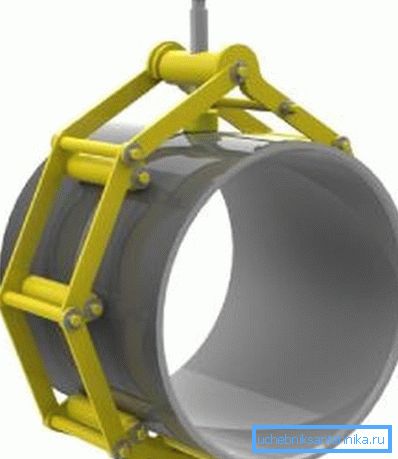

• Centrálny externý centralizátor TsZN je navrhnutý tak, aby spojil konce rúr s priemerom kĺbov od 50 mm do 2 metrov.

Dôležité: Prevádzka zariadení je povolená v širokom rozmedzí teplôt od -40 ° C do + 40 ° С. Zariadenie konštruktívne predstavuje polyedrón s lamelárnymi článkami na kĺbových spojoch.

Spojovacie prvky sa skombinujú pomocou skrutkového mechanizmu.

• TsZN-G - jednotka hydrogenačnej jednotky centralizátora je modifikovaná verzia predchádzajúceho zariadenia. Podstatným rozdielom tejto úpravy od predchádzajúcej je jednoduchosť prevádzky a absencia potreby aplikácie značnej fyzickej námahy. V dôsledku toho sa proces zlučovania zváraných prvkov výrazne zrýchľuje bez toho, aby sa ohrozila kvalita konečného výsledku. Zariadenie sa skladá z lamelových spojov na kĺbovom kĺbe, ale nie z mechanizmu závitov, ale hydraulika sa používa na nastavenie spojov v pohybe. Prípustný priemer potrubí sa pohybuje v rozmedzí 720-2020 mm

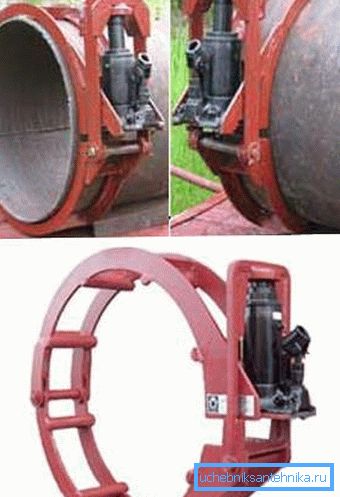

• TsAN-G - centralizované oblúkové vonkajšie hydrofólie je navrhnuté tak, aby pracovalo s priemerom prierezu 325-820 mm.

Zariadenie je odpojiteľná konštrukcia pozostávajúca z častí spojených závesmi. Použitie zariadenia s takým dizajnom zaručuje dodatočné pohodlie pri inštalácii na spoj.

Prístroj používa oblúkovité časti, ktoré sú stlačené a upravujú rezy spoja. Počet oblúkových úsekov je určený priemerom potrubí.

Každá použitá sekcia je vybavená špeciálnymi zarážkami, ktoré bezpečne upevňujú prvky, ktoré sa majú kombinovať, a zároveň zabezpečujú optimálnu kvalitu a tesnosť spoja. Priamymi sekciami sú pevné hydraulické pohony, navrhnuté pre maximálnu vyvíjenú silu do 5 ton.

• CNT - externý reťazový centralizátor je zariadenie s ručným pohonom, určené na prácu s prierezom od 426 do 1420 mm.

Na rozdiel od analógov väzby sú reťazové zariadenia schopné poskytnúť väčšiu silu počas centrovania. Zariadenia tohto typu sa môžu použiť ako pri výstavbe, tak aj pri opravách potrubí.

Dôležité: Konštrukcia reťaze je postavená pomocou rýchlo oddeliteľných mechanizmov, čo má pozitívny vplyv na prevádzkový výkon.

• TsNE - externý excentrický centralizátor sa používa na prácu so škárami s priemerom 89 až 426 mm.

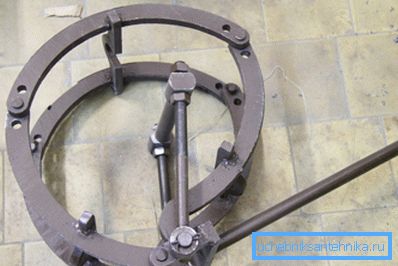

Zariadenie pozostáva z viacerých oblúkov na uchopenie, poháňaných excentrickou svorkou. Zariadenie sa môže používať na prácu s rúrkami rôznych priemerov zmenou osi excentra alebo použitím špeciálnych rozpier.

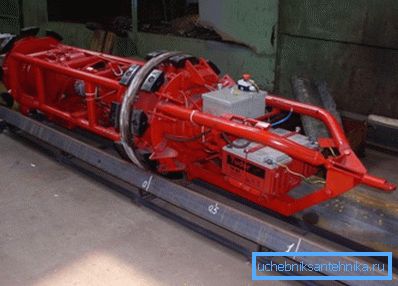

• TsV - centralizátor vnútorného typu hydrauliky je navrhnutý tak, aby skombinoval konce otočných a nerotačných rúr.

Zariadenie, ak je to potrebné, nielen spája kĺby, ale poskytuje aj najbežnejší tvar kruhov. Použitie takýchto zariadení umožňuje budovanie plynov pomocou kontinuálneho automatického zvárania.

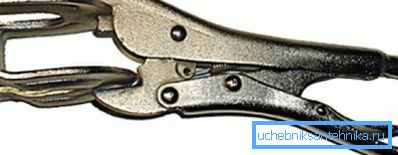

• CA - svorka centralizátora slúži na prácu s rúrkami malého priemeru.

Táto vlastnosť a rozumná cena robia zariadenie najpopulárnejšou medzi neprofesionálnymi a nováčikmi zberačov potrubí. (Pozri tiež článok Butt-Weld Pipe: Funkcie.)

záver

Preto sme skúmali, čo sú centralizátory, aké sú ich najpopulárnejšie odrody a aké sú ich aplikačné pokyny. Na základe týchto informácií môžete vybrať zariadenie, ktoré bude zodpovedať funkciám vykonávanej práce.
