Ako urobiť uzáver na potrubí: 7 jednoduchých krokov, úspora

25-02-2018
Nástroje

Pre normálne fungovanie inžinierskych systémov vidieckeho domu musíte mať rôzne potrubia, ktoré idú na strechu budovy. Sú dôležité pre prevádzku kuchynského digestora, vykurovacieho kotla, krbu a tak ďalej. Na ochranu týchto štruktúr pred nepriaznivými účinkami životného prostredia pomáha zakryť ventiláciu a vykurovanie.

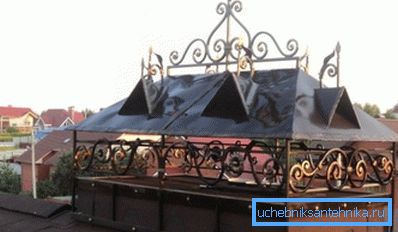

Ochranný kryt - nevyhnutný prvok pece alebo vetracieho potrubia

Vlastnosti dizajnu

Ochrana proti zrážkam

Komíny a ventilačné potrubia sú vyrobené z vysokokvalitného materiálu a v súlade s rôznymi technologickými odtieňmi, čím sa zabráni výskytu trhlín a prasklín, čo zhoršuje ich technické vlastnosti.

Ale horný koniec konštrukcie je neustále ovplyvňovaný dažďom, snehom a vetrom, ktoré postupne zničia aj najspoľahlivejšie murivo. Okrem toho sa počas ťažkej sprchy môže dostať malé množstvo vody do kachlí alebo krbu, čo spôsobí, že sa palivo zmokne a môže spôsobiť dym.

Ochranný kryt na fotografie najjednoduchší dizajn

Keď silný vietor začne fúkať, aj dym sa nemôže dostať z komína a začne sa hromadiť vnútri. Navyše sa do vnútorného priestoru rúry dostane studený vzduch, ktorý začne klásť dodatočný tlak na horúci dym.

V dôsledku toho sa tlak znižuje a v niektorých prípadoch môže začať spätný proces - vtiahnutím dymu do ohnišťa a prechodom do obývačky.

Druhy čiapky

Aby ste sa vyhli všetkým vyššie uvedeným problémom, pomôže vám uzáver na komíne, ktorý sa dá ľahko vyrobiť vlastnými rukami.

Umožňuje vám ušetriť trakciu počas veterných dní a zabrániť predčasnému zničeniu komína pod vplyvom zrážok.

Princíp činnosti veternej konštrukcie je nasledovný:

  • stúpajúci horúci dym spočíva na hornej časti viečka;
  • prúd studeného vzduchu, ktorý sa posúva pozdĺž vonkajších okrajov digestora, nasáva nahromadený horúci vzduch, čo umožňuje zvýšiť prievan komínu.

Materiál na výrobu uvedených častí môže byť akýkoľvek kov, ktorý nekoroduje.

Najčastejšie sa používajú:

  • oceľ chránená polymérnym zložením;
  • hliník;
  • meď;
  • iného materiálu, ktorého cena nie je príliš vysoká.

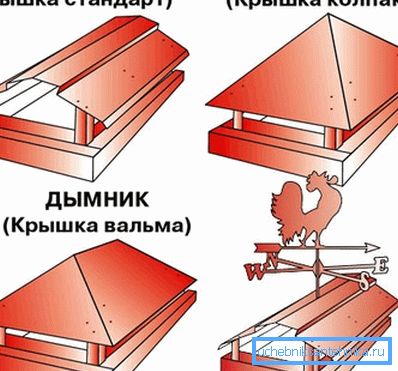

Druhy čiapky

Ich návrhy sú rozmanité:

  • štandardný ochranný kryt so štyrmi stranami;
  • dáždnik na okrúhom komíne;
  • čiapka, ktorá má polkruhový vrchol - je dobre kombinovaná s exteriérom bytu, vyrobeného v klasickom európskom štýle;
  • čiapka vybavená plochým vrchom - používa sa v prípade, keď je dom postavený v modernom štýle;
  • veterná lopatka s lopatou - zmena jej polohy pod vplyvom vetra, umožňuje vytvoriť najefektívnejšiu trakciu bez ohľadu na silu a smer vetra;
  • štítová štíhla liatina - účinná v oblastiach charakterizovaných veľkým množstvom snehu v zime;
  • flyogark s otváracím vekom - umožňuje čistenie komína bez demontáže ochranného krytu. (Pozri tiež článok Rúra pre kachle: funkcie.)

Nezávislá výroba stropu

meranie

Uzáver na komíne alebo vetranie musí byť vyrobený tak, aby chránil všetky vodorovné povrchy tejto konštrukcie pred dažďom a snehom. Preto, ak bol komín vyrobený s rozšírením v hornej časti, horná časť by ho mala zakryť.

Je potrebné odstrániť tieto rozmery:

  • dĺžka a šírka vonkajšej časti potrubia;
  • geometrické parametre výstupu dymu;
  • vzdialenosť od rozšírenia až po horný okraj komína.

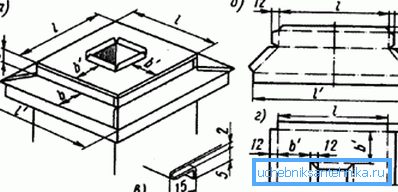

Pred vytvorením ochranného krytu musíte opatrne zmerat 'rúrku

Venujte pozornosť! Hotový dizajn by mal byť ľahko umiestnený na komíne. Preto je potrebné počas výstavby pridať do získaných rozmerov potrubia 5-10 mm.

Krídla v spodnej časti krytu by mali byť vyrobené tak, aby úplne pokryli rozšírenie.

zhromaždenia

Pred začatím montáže komínového uzáveru sa uistite, že máte nasledujúce nástroje a materiály:

  • drevená palička;
  • malé kladivo;
  • svorky;
  • kovová tyč s hrúbkou 10 mm;
  • nožnice na rezanie plechov;
  • linka;
  • ceruzka alebo značka na označenie;
  • kovový uhol šírky 40 mm a dlhý 1-1,5 metra.

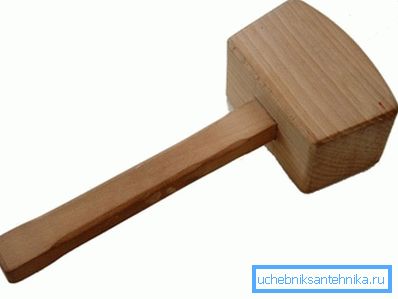

Na ohyb plechu je potrebná palička.

Pokyny na zostavenie komína urobte sám o sebe, pozostáva zo 7 po sebe nasledujúcich krokov:

  1. Najskôr musíte pripevniť kovový roh k pracovnej hrane stola, ktorú budete pracovať. Bude slúžiť ako základ pre ohýbanie plechov.

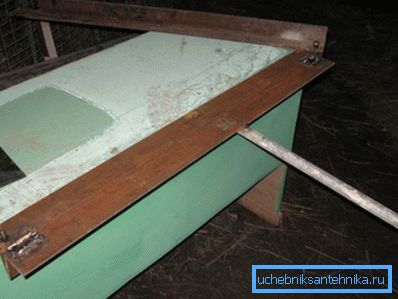

Kovový roh pomôže v práci
  1. Kvapka je ohnutá. Toto je špeciálna hranica približne 1 cm široká. Je lepšie začať pracovať od okraja hárku a postupne sa pohybovať do stredu. Takže kov nebude kĺzať. Ohnite predmet do uhla 45 stupňov. Za týmto účelom musí byť obrobok položený na predtým skrutkovanom rohu a na požadovanom tvare ho použite pomocou paličky.
  2. Horná časť obrobku musí byť ohnutá na druhú stranu pod uhlom 90 stupňov. Šírka tejto hrany je 2 cm.
  3. Potom podľa podobnej schémy sa list ohýba pozdĺž stredovej osovej línie.. Uhol ohybu závisí od typu konštrukcie veže.

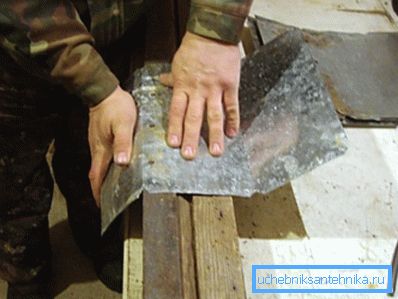

Jemne tvarujte plech
  1. Potom sa na všetkých detailoch skladania zložia. Ak to chcete urobiť, môžete použiť špeciálny nástroj - tzv. Gib. (Pozri tiež článok Brick Tube: funkcie.)

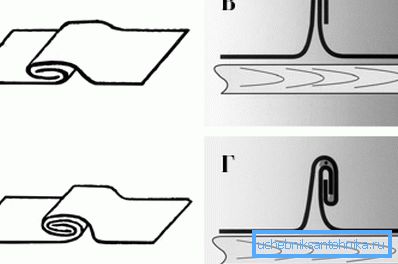

Varianty záhybov
  1. Ďalším krokom je vytvorenie krytu. Jeho okraje sú ohnuté vo vzdialenosti 15 mm a potom sú nainštalované na viečku.
  2. Potom je označený a vyrezaný otvor, ktorého rozmery sa zhodujú s geometrickými parametrami vnútornej časti komína, zníženými o 20 mm. Budú potrebné na usporiadanie okrajov na každej strane. Nemali by sa ohýbať, ale hore.

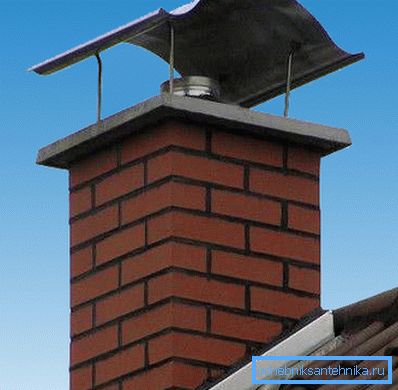

Posledná etapa - inštalácia konštrukcie na potrubí

Výsledný odsávač je upevnený na kachle alebo vetracie potrubie pomocou kotvových skrutiek.

Uzáver na guľaté azbestové rúrky

Konštrukčné prvky takéhoto komína vám umožňujú vytvoriť a inštalovať jednoduchšiu, ale napriek tomu účinnú čiapočku:

  • kovový valec je inštalovaný na potrubí azbestu, upevnený skrutkami a maticami;
  • k nemu pomocou regálov namontovaných kovových kužeľov, ktoré majú rozšírenie nadol.

Tip! Pre pripojenie častí môžete použiť nity alebo poloautomatické zváranie.

Najjednoduchší uzáver na potrubí s azbestom

záver

Správnou konštrukciou a inštaláciou vetrového uzáveru na potrubí chráníte nielen komín a ventilačný systém pred vlhkosťou a snehom, ale predlžuje aj životnosť potrubia. Podrobnejšie informácie o zariadení inžinierskych sietí je možné naučiť z videa v tomto článku.
