Ako urobiť ohýbačku rúk s vlastnými rukami doma

Práca na dome alebo na mieste krajiny niekedy vyžaduje ohýbanie kovovej pásky, okrúhleho alebo tvarovaného potrubia pozdĺž určitého polomeru. Ak sa to stane zriedka, nemá zmysel nakupovať továrenské zariadenia. V tomto článku budeme diskutovať o spôsoboch, ako pomôcť, aby sa ohýbačka rúk s vlastnými rukami v podmienkach chaty alebo doma.

Trochu teórie

Najobľúbenejšie produkty z kovu sú dnes tvarované trubice, ktoré je možné použiť na vytvorenie:

• ploty;
• záhradný nábytok;
• sieťky;
• dočasné prístrešky pre autá;
• skleníky;
• kladenie vodovodných sietí;
• garáže.

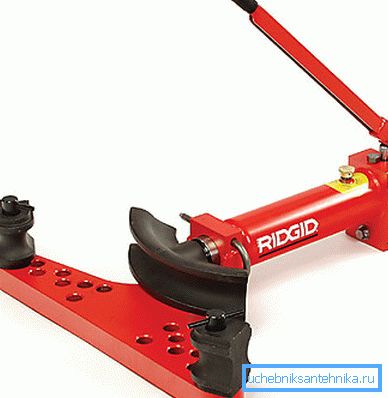

Základom technológie takýchto konštrukcií je schopnosť správne ohýbať rúry v požadovanom uhle. V podnikoch na to existuje špeciálne vybavenie, ktoré umožňuje vykonávať ohyby výrobkov v uhloch 0 - 180 °.

V tomto prípade sa práca vykonáva pomocou elektrickej energie alebo hydrauliky. To vám umožní ľahko ohýbať rúry z rôznych materiálov s priemerom do 50 mm.

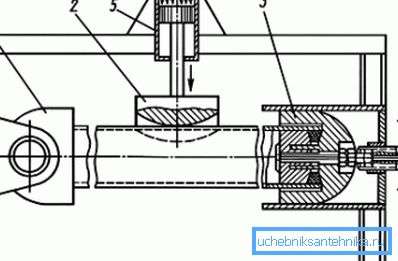

Konštrukčné vlastnosti nástroja

Pozostáva z:

• rámy - otvorené alebo zatvorené;
• hydraulický valec - zohráva úlohu mechanizmu sily;
• dolná a horná tyč;
• dve trubkové zarážky.

Zvážte viac:

1. Ručná verzia by mala mať na zadnej časti puzdra vybavenia tlakové zariadenie, tam je tiež namontovaná rukoväť a prepadový ventil.
2. Olej sa naleje cez hornú časť valca, kde sa nachádza príslušná zástrčka.

1. Spodná tyč inštalácie je naskrutkovaná na závitovú časť na prednej časti lôžka, potom je pritlačená k upevňovacej matici.
2. Horná časť je upevnená dvoma skrutkami a zámkom.
3. Počas prevádzky je drieku predĺžená a je schopná vrátiť sa späť pôsobením pružiny umiestnenej v hydraulickom valci.
4. Obidva pásy zariadenia sú vyrobené vo forme zváranej konštrukcie.
5. Otvory sú vytvorené na priečnych doskách, ktoré slúžia na inštaláciu dorazov.
6. Nižšie sú otvory so závitom na nastavenie skrutiek, výškovo nastaviteľné.

1. Zameranie stroja je prvkom vo forme kolíka, je inštalovaný v otvoroch na lamely. V strede je "prúd", ktorý slúži ako zastávka pre ohnutý potrubie.
2. Ohýbacie segmenty sú vyrobené z presného oceľového odliatku.
3. Pohon ručného zariadenia je mechanický a hydraulický, elektrické náradie je elektrické.

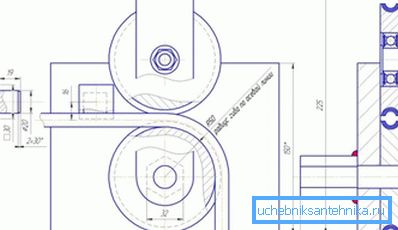

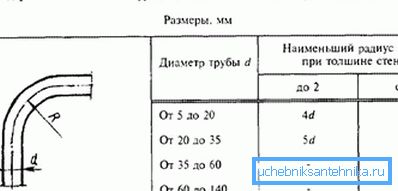

Profilové rúry majú vďaka svojmu dizajnu tenkú stenu, ktorá umožňuje šetriť kov. Jeho prierez môže byť obdĺžnikový, vo forme štvorca alebo oválneho tvaru, preto ak vytvárate výkresy ohýbača potrubia vlastnými rukami, mali by ste mať na pamäti, že sú trochu odlišné od štandardných.

V tomto prípade by sa valce mali vyberať na základe profilu zamýšľanej rúry, ktorá musí byť ohnutá tak, aby nedošlo k deformácii jej prierezu.

Vyrábame ohýbač rúr samostatne

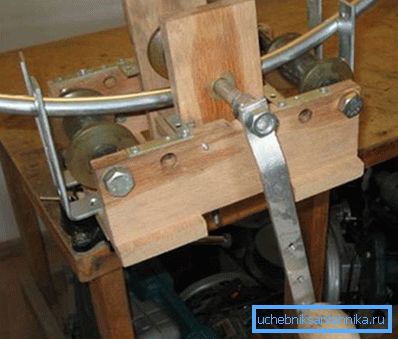

Z dreva

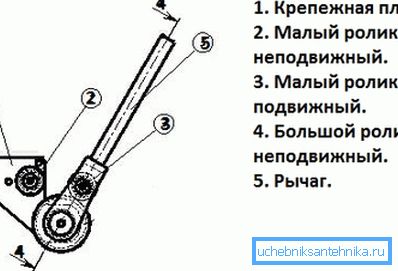

Takýto ohýbač rúrok pre okrúhle potrubie je jedným z najjednoduchších vlastných rúk, pretože na to nepotrebujete žiadne špeciálne detaily, napríklad hydraulický valec. Bude potrebné vytvoriť polovicu kruhu dreva, ktorého polomer zodpovedá vášmu vzoru.

Tip: Uistite sa, že je potrubie ticho umiestnené medzi dorazom a šablónou.

Táto možnosť sa ukázala dobre pri práci s rúrkami z hliníka a ocele. Nebude ťažké vytvoriť šablónu a pre ňu nebudú prakticky žiadne finančné výdavky.

Tip: pre rôzne priemery potrubia urobte iné upínanie.

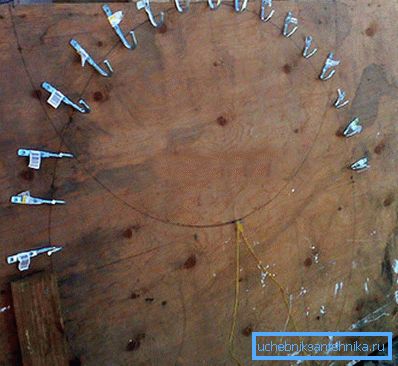

Z kovových háčikov

Nižšie je ďalšia možnosť, ktorá vám umožňuje robiť domácu štruktúru ohýbania rúrok bez veľkých ťažkostí a finančných nákladov:

1. Pripravte kovové háčiky s vysokou pevnosťou.
2. Nainštalujte ich na pevnú základňu vo vzdialenosti až 50 mm od seba, ale to priamo závisí od priemeru výrobku, ktorý chcete ohýbať.
3. Mali by ste mať polkruh.
4. Na jednom konci urobte dlaň pohodlnú.

Metóda môže byť považovaná za univerzálnu, pretože umožňuje pracovať s rôznymi priemermi a cena zariadenia je nízka. Aby ste to dosiahli, stačí znížiť alebo zvýšiť vzdialenosť medzi háčikmi, aby ste mohli pracovať s rúrkami rôznej hrúbky.

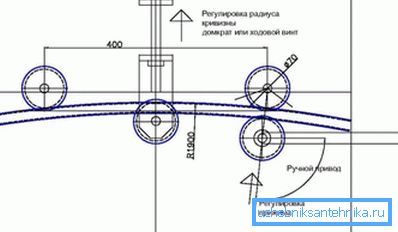

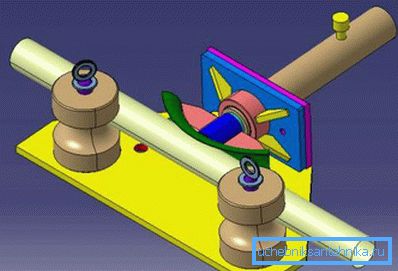

Z valcov a valca

Teraz uvažujme o zložitejšiu štruktúru - robiť ohýbačku rúrok pre profilovú rúrku s vlastnými rukami z valcov a valec, ktorý je schopný ohýbať obrobok pod ľubovoľným uhlom, dokonca aj 360 °. V skutočnosti budete robiť ručný ohýbač rúrok pre tvarované rúry s vlastnými rukami, podobne ako hydraulické zariadenia.

Proces sa uskutočňuje vďaka otočnému valcu a valčekom na upevnenie obrobku.

Prvý vám dáva možnosť zmeniť uhol potrubia podľa vlastného výberu, takže sa musí umožniť voľný pohyb. Nižšie je návod na vytvorenie dizajnu.

Budete potrebovať:

1. 2 kusy oceľových dosiek dlhých do 300 mm a hrúbky 5 - 10 mm.

1. 4 kusy oceľových rohov s policami 50x50 mm.

1. Pripravte drevenú šablónu dosiek až do hrúbky 30 mm.

1. Vezmite oceľový plech a pripevnite ho na spodnú stranu.

1. Upevnite rohy s dĺžkou do 300 mm na základe konštrukcie pre pevnosť.

1. Zvrhnú druhú oceľovú dosku.

1. Vytvorte v ňom dieru - vŕtanie alebo zváranie s priemerom väčším, ako je priemer skrutky, ktorá bude v ňom inštalovaná. Funkcia skrutky slúži ako podpora pre ohýbaný materiál.

1. Pripevnite rohy a vodiace valčeky k hornej doske a orientujte ich dovnútra konštrukcie.

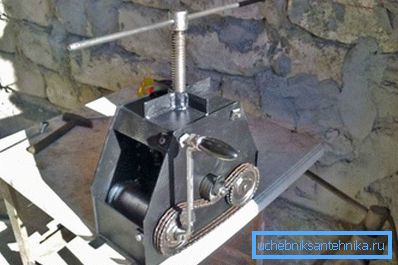

Ohýbač profilov rúrok, ktorý ste vytvorili vlastnými rukami, umožní zmenu uhla ktoréhokoľvek profilového produktu.

záver

V tomto článku ste sa naučili ako vytvoriť ohýbačku rúrok s vlastnými rukami pre štandardnú rúrku a profilovú rúrku. Bolo povedané o troch návrhoch, ktoré môžu byť vyrobené nezávisle za malú sumu peňazí. Voľba každého z nich závisí v prvom rade od priemeru obrobku a jeho množstva a navyše v tomto zohráva významnú úlohu dostupnosť surovín.

Videá v tomto článku vám pomôžu nájsť ďalšie informácie o tejto téme.
