Žeriavové kanalizačné jamy: prvky konštrukcie a prevádzky

Železobetónové kanalizačné studne - tento dizajn kombinuje také vlastnosti ako spoľahlivosť, trvanlivosť a prijateľné náklady. Napriek skutočnosti, že trh s inštaláciami je každoročne dopĺňaný stále viac progresívnym a ekonomickým vývojom, tieto železobetónové výrobky sú stále populárne a dopytu domácich aj zahraničných zákazníkov.

Aké sú technológie, ktorými je betónová kanalizácia vyrobená a aké sú jej funkcie? Pozrime sa podrobnejšie.

Špecifikácie konštrukcie

Moderné kanalizačné železobetónové studne, typické, rovnako ako pred niekoľkými desaťročiami, sú vyrábané v súlade s požiadavkami SNiP 2.04.03-85, ktoré upravujú usporiadanie kanalizačných sietí.

Železobetónové konštrukcie sa v malých osadách, chalúpach a vidieckych osídleniach stále používajú vo veľkej miere na zamýšľané účely, pričom veľké a stredné mestá sú postupne nahradené polymérnymi analógmi, ktoré sa vyznačujú vyššou priepustnosťou a jednoduchou údržbou.

Železobetónové jamy sú rozdelené do dvoch hlavných typov: pozorovacie a diferenciálne štruktúry.

• Kontroly sa používajú na údržbu a kontrolu potrubí, na pripojenie ďalších vetví a na zmenu smeru.
• Drop štruktúry sú navrhnuté tak, aby zmenili výšku hladiny odpadovej vody a intenzitu ich pohybu pozdĺž pobočky.

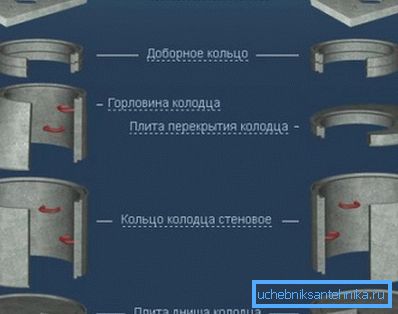

Štandardné modifikácie kanalizačného šachtového žľabu sú štruktúra pozostávajúca z nasledujúcich prvkov:

• krúžok (vykonáva funkciu bočných stien);
• obdĺžniková alebo guľatá základňa;
• obdĺžnikový alebo okrúhly strop s okrúhlym otvorom pre inštaláciu poklopu;
• krk (voliteľné);
• (liatina a teraz polymér).

V súlade s predchádzajúcimi normami bolo čistenie kanalizácie v betónových studniach vykonané len ručne. To znamená, že v smere zablokovania bol kábel zatlačený, ktorý sa otočil okolo svojej osi.

Veľkosť krúžku bola vypočítaná na základe týchto úvah tak, aby osoba s priemernou výškou mohla zapadnúť do vnútra pomocou kábla a preraziť blokádou alebo vytvoriť súbor ďalších rovnako dôležitých diel. Preto je štandardná kanalizačná studňa prefabrikovaného betónu dodnes zohľadnená s minimálnou veľkosťou 700 mm.

Železobetónové konštrukcie sa vyrábajú aj s nasledujúcimi štandardnými rozmermi: 1000, 1250, 1500 a 2000 mm. V súlade s tvarom a veľkosťami hlavného výrobku sa vyrábajú guľaté platne - horné prekrytie s guľatým otvorom a spodnou pevnou základňou.

Dôležité: Voľba guľatý tvar jamiek nie je náhodné, pretože táto konfigurácia je považovaná za najlepší vzhľadom odolnosti voči tlaku zeminy.

Železobetónové krúžky štandardné a dodatočné

Pretože železobetónové jamky sú zakúpené na použitie v rôznych prevádzkových podmienkach, dosky a krúžky sú vyrobené s rovným povrchom, takže sa môžu neskôr spojiť. Medzi plochým povrchom sú iba vstavané prvky - montážne pánty. V priebehu inštalácie sú však slučky odrezané a je zabezpečené tesné spojenie.

Na inštaláciu potrubia sú v spodnom krúžku dierované otvory a na základovej doske sú usporiadané cementové podnosy, aby sa zabezpečilo, že potrubie je čo najtesnejšie. Takéto konštrukcie s rovnakým úspechom sa používajú tak v šachtách, ako aj v jamkách. Železobetónové jamky môžu byť zdvihnuté vo výške vďaka jednému alebo inému počtu štandardných alebo prídavných krúžkov.

Výhody a nevýhody

Na záver uvedieme výhody a nevýhody železobetónových kanalizačných vrtov.

výhody:

• nízka cena v porovnaní s progresívnejšími úpravami polymérov;
• jednoduchosť montáže vďaka prítomnosti špeciálnych výstupkov;
• možnosť montáže jamiek rôznych kapacít v súlade s parametrami objektu;
• dostupnosť tohto konkrétneho tovaru vo voľnom predaji vo väčšine domácich miest;
• použiteľnosť betónových výrobkov na všetky typy pôdy;
• vzhľadom k zotrvačnosti betónu, jednotlivé komponenty môžu byť použité pre konštrukciu kľúče dobre, bez ohrozenia kvality studničnej vody;
• jednoduché čistenie vnútorného povrchu stien budov bez nutnosti zavolať vákuové vozidlo.

nevýhody:

• vysoká hmotnosť konštrukcie a v dôsledku toho namáhavosť montážneho procesu;
• nízky stupeň hydroizolácie kanalizačnej siete z jednotlivých dosiek a krúžkov;
• vysoká pravdepodobnosť kontaminácie pôdy kanalizáciou, ako aj zvýšená hrozba zaplavenia splaškov podzemnými vodami.

Inštalácia kanalizácie

• Vykopávame otvor podľa veľkosti krúžku;
• Sklopte spodnú časť jamy a položte základňovú dosku na ňu.
• Skontrolujte hladinu vody v súvislosti s horizontom.
• Cementová piesková malta rozkladá obvod základne a nezabudnite demontovať montážne výstupky.
• Ďalej pomocou špeciálneho zariadenia pritlačíme prstenec priamo na vopred položené riešenie. Skontrolujte, ako kolmo na základňu je krúžok.
• Tesniaci krúžok a základňu tesniame pomocou zvyškov cementovo-pieskovej malty.
• Ďalej dierujte otvory pre prístup k kanalizačným sieťam.
• V hornej časti prstenca oddeľujeme montážne prvky a usporiadame cementovú maltu okolo obvodu.
• Ďalej, použitie špeciálneho vybavenia na prekrývajúcom sa krúžku.
• Kĺby krúžku a prekrytie sú zapečatené.
• V záverečnej fáze inštalujeme poklop s vekom. (Pozri tiež článok Šachtové šachty.)

Dôležité: Wells, vďaka doplnkovým krúžkom, môžu byť postavené s ohľadom na neobmedzenú hĺbku. Ale čím menej krúžkov sa používa, tým väčšia pevnosť sa vyznačuje dokončenou štruktúrou.

záver

Ako vidíte, návod na inštaláciu nie je obzvlášť náročný. Tieto práce je možné vykonať ručne pomocou jednoduchého nástroja a žeriavu. Ďalšie užitočné a zaujímavé informácie nájdete v tomto článku.
