Žeriav pre manometer - vlastnosti a účel tohto typu
Manometrický kohútik je dôležitým prvkom každého systému, v ktorom je potrebné nepretržité monitorovanie tlaku pracovného média. Tento prvok sa líši od konvenčných ventilov a vykonáva niekoľko ďalších funkcií. V tomto článku budeme brať do úvahy hlavné konštrukčné vlastnosti tejto skupiny produktov, rozsah ich aplikácie a základné požiadavky na uzly.
Rozsah pôsobnosti
Takéto návrhy sa používajú pomerne široko, ale najčastejšie sa používajú v týchto prípadoch:
| Pri vykurovacích kotloch | Tento typ konštrukcie sa vyznačuje zvýšenou úrovňou nebezpečenstva, takže kontrola tlaku má prvoradý význam. Použitie trojcestného žeriava uľahčuje prácu |
| Na komunikačných sieťach | Ak je hlavný prístroj na meranie tlaku umiestnený stacionárne, potom je kontrolný nástroj, s ktorým sú údaje porovnávané s hlavnými indikátormi. Táto možnosť umožňuje nielen kontrolovať údaje, ale v prípade potreby dočasne používať manometer ako hlavný |
| Vyčistite trubicu sifónu | Ak chcete uskutočniť túto pravidelne potrebnú udalosť, najjednoduchším spôsobom je nainštalovať žeriav, na ktorom môžete dať všetky potrebné nástroje a vyfúknuť sifónovú trubicu |
| Na pravidelnú kontrolu | Iný prípad použitia - ak sa nevyžaduje periodické sledovanie údajov, ale z času na čas stále potrebujete odstrániť údaje, žeriav bude najjednoduchším riešením. |
Vlastnosti dizajnu
Stojí za zmienku, že všetky takéto uzly vyrobené v našej krajine musia byť v súlade s normami GOST, výber konkrétneho regulačného aktu závisí od modifikácie uzla. Ak má predávajúci doklady, ktoré potvrdzujú súlad s normami, je žeriav spoľahlivý a môže sa používať takmer všade. (Pozri tiež článok Vodovodné potrubia: funkcie.)
Princíp činnosti

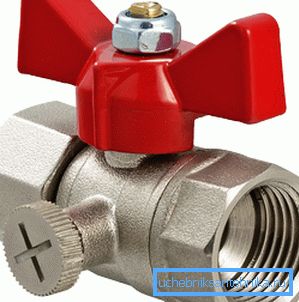

Trojcestný guľový ventil pre manometer má tieto ustanovenia:
- V prvej polohe je meracia časť meradla pripojená k pracovnému médiu vnútri potrubia. To znamená, že v tejto polohe a merania ukazovateľov sa robia, preto je možné nazývať to fungovať, všetko je jednoduché: ak sa získajú potrebné údaje, je potrebné zmeniť pozíciu na jednu z nasledujúcich.
- Druhá poloha - odpojenie od pracovného prostredia, meracie zariadenie je pripojené k okolitému vzduchu.. V tomto prípade by hodnoty mali byť 0, ak tomu tak nie je, potom tlakomeru zlyhal. V tejto polohe je systém umiestnený ohromne.
- V tretej pozícii je meracia jednotka izolovaná z pracovnej komunikácie aj z vonkajšieho vzduchu, ale systém interaguje s vonkajším prostredím, čo umožňuje vyplachovanie sifónových rúrok v tlakomery. Táto funkcia je špeciálna a nebudete ju musieť používať za normálnych podmienok (hlavne preto, že pokyny na vykonanie práce sú veľmi zložité).
- Žeriav má štvrtú polohu, nefunguje a používa sa iba pri pripojení alebo odpojení manometra. Možno povedať, že toto je montážna poloha.
Tip! Aby sme dôkladne porozumeli ustanoveniam, musí to špecialista urobiť po prvýkrát, kto ukáže správnu postupnosť krokov.
Kritériá výberu
Ak potrebujete kúpiť batériu pre tlakomer sami, potom by ste mali dodržiavať niekoľko dôležitých odporúčaní:
- Je potrebné poznať účel použitia a vlastnosti prevádzky: približný tlak v systéme, povaha média (plyn, kvapalina atď.), Teplotný rozsah prevádzky. To všetko vám umožňuje vybrať si možnosť, ktorá najlepšie vyhovuje vašim potrebám.

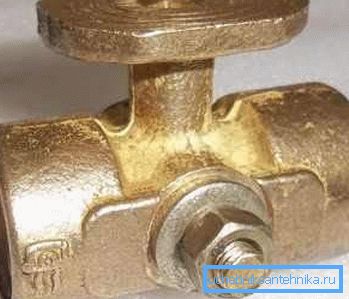

- Je tiež veľmi dôležité zakúpiť kvalitný výrobok, ktorého pevnostné vlastnosti spĺňajú najvyššie požiadavky. Telo je zvyčajne vyrobené z ocele alebo mosadze, jeho hrúbka by mala byť značne veľká - to znamená spoľahlivosť miesta a jeho odolnosť voči namáhaniu. Cena je ukazovateľom kvality, nemali by ste získať najviac rozpočtu riešenie, pretože väčšinou jeho charakteristiky nie sú veľmi dobré.
Venujte pozornosť! Niektoré systémy vyžadujú zariadenia neštandardného typu, ktoré je možné zakúpiť v špecializovaných firmách. V takýchto prípadoch sa v štádiu návrhu určujú všetky potrebné parametre, čo vám umožní vopred usporiadať potrebné uzly.
- Ďalším veľmi dôležitým parametrom je spôsob upevnenia, najčastejšie sa používa závitové pripojenie potrubí, ale jeho parametre môžu byť odlišné. Napríklad na jednej strane môže byť vonkajší závit a na druhej strane vnútorný závit, všetko toto by malo byť predvídané vopred, aby ste nemuseli znova robiť systém alebo vrátiť a vymeniť zostavu. Okrem toho nezabudnite na parametre vlákna - môžu byť odlišné.

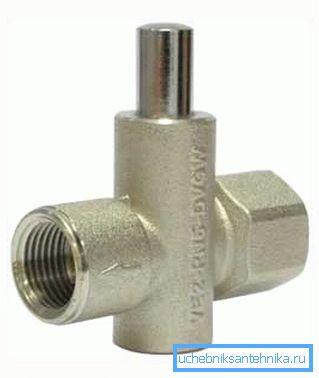

- Nakoniec posledným dôležitým faktorom je typ žeriavu. Tu môžeme rozlíšiť dve hlavné možnosti - klasickú guľu s vysokou spoľahlivosťou, jednoduchosťou a nízkymi nákladmi a pokročilejším tlačidlom, ktoré, hoci stojí za to viac, sa vyznačuje ľahkou prevádzkou.
záver
Ventily pre manometer sú dôležitým prvkom systému, čo umožňuje sledovať výkon hlavných meracích jednotiek. Videá v tomto článku podrobnejšie uvádzajú niektoré dôležité body.
