Žeriav na vykurovanie radiátorov: guľové, kužeľové

Ak plánujete začať s opravou rúrok alebo batérií sami, potom je nevyhnutné pochopiť, ktoré kohútiky majú radiátory. Prítomnosť správne vybraných a efektívne fungujúcich uzáverov umožňuje nielen odpojenie vykurovacích zariadení pre opravu a údržbu, ale aj reguláciu množstva chladiacej kvapaliny vstupujúcej do batérií.

V našom článku budeme hovoriť o tom, ktoré žeriavy je možné namontovať, a tiež popísať ich kľúčové vlastnosti.

Uzamykacie zariadenia

lopta

Žeriavy používané na inštaláciu v izbovom vykurovacom systéme by sa mali rozdeliť do dvoch skupín - odstavenie a ovládanie. Toto rozdelenie je prevažne ľubovoľné, pretože uzatváracie ventily umožňujú aj nastavenie pohybu chladiacej kvapaliny. Samozrejme, v tomto prípade je presnosť nastavenia pomerne nízka, ale je možné odpojiť batériu od zdroja vody.

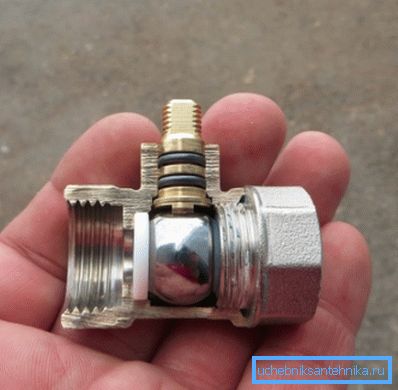

Najjednoduchšia a najčastejšie používaná rada žeriavov je guľa:

• Guľový ventil je určený na vypnutie radiátora. Jeho konštrukcia umožňuje inštaláciu prístroja buď v otvorenej, alebo v uzavretej polohe, takže nastavenie je v súlade s princípom "je teplo - žiadne teplo".

Venujte pozornosť! V zásade môže byť ventil tiež upevnený v medzipolohe, ale jeho rýchlosť opotrebovania sa mnohonásobne zvýši v dôsledku trenia častíc suspendovaných vo vode proti uzatváraciemu prvku. Takže je lepšie nerobiť to bez extrémnej nutnosti.

• Blokovanie toku chladiacej kvapaliny sa uskutočňuje vďaka pohybu kovovej gule s otvorom súosovo s odstupom potrubia. Keď otočíte rukoväť žeriavu v činnosti, prichádza tyč, ktorá otáča guľou vo vnútri tela a spája otvor v ňom s lumenom potrubia.
• Zvyčajne sú diely žeriavu vyrobené z ocele, bronzu alebo mosadze. Fluoroplastické tesnenia sú zodpovedné za tesnenie kĺbov a uzatváracích častí, ktoré môžu byť v prípade potreby nahradené vlastnými rukami.
• Vstup do radiátora sa vykonáva buď bežnou maticou, alebo pomocou "amerického".

kužeľ

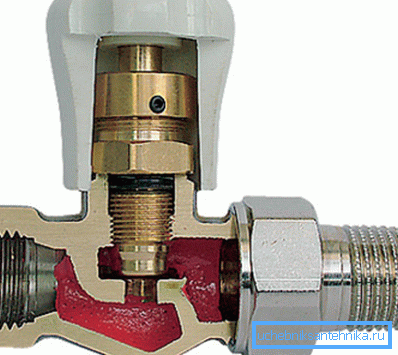

Na rozdiel od guľových ventilov umožňujú kužeľové ventily regulovať tok chladiacej kvapaliny hladko. Toto je zabezpečené funkciami ich dizajnu:

• Blokovací prvok je zúžená tyč, na ktorej povrchu je niť aplikovaná.
• Keď otočíme zotrvačník, tyč sa pohybuje pozdĺž závitu a pohybuje sa vo vertikálnej rovine.
• V najnižšej polohe sa svetlo potrubia úplne prekrýva. Tesnosť prekrytia zabezpečujú pružné podložky, ktoré sú uložené na prstencových drážkach drieku.
• Zdvihnutím uzamykacieho dielu otvoríme lúmen a chladiaca kvapalina začne prúdiť do chladiča.

Venujte pozornosť! Nastavenie vnútorného podnebia môže byť približne, zníženie alebo zvýšenie množstva teplej vody v každej batérii.

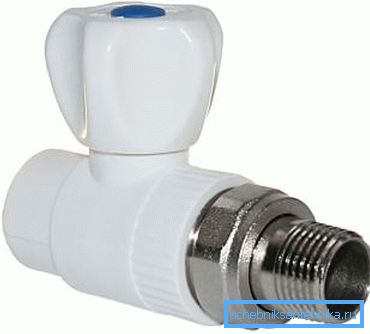

V praxi sa najčastejšie používajú bronzové alebo mosadzné kužeľové kohútiky pre vykurovacie radiátory: iba systémy sú doplnené polypropylénom, niektoré potrubia sú tiež vyrobené z plastu. Je to spôsobené pomerne nízkou pevnosťou a odolnosťou polymérov voči opotrebovaniu v porovnaní s inštalovanými zliatinami.

Na druhej strane, polypropylénové batérie pre radiátory majú o niečo menej, preto v podmienkach rozpočtového deficitu môžu byť použité.

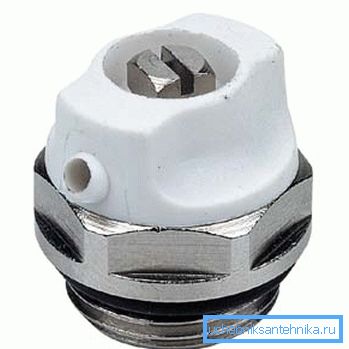

Mayevského žeriav

Keď sa chladiaca kvapalina vlieva do vykurovacieho systému, vzduch prichádza s vodou alebo nemrznúcou vodou.

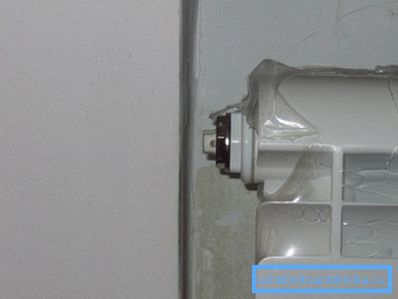

Ak ju chcete odstrániť, použite špeciálne zariadenia - takzvané kievky Mayevsky:

• Konštrukcia takéhoto výrobku je celkom jednoduchá: je založená na blokovacej tyči inštalovanej v kryte so závitom s radiátorovou zátkou.
• Tyč sa uvedie do pohybu buď pomocou skrutkovača, alebo pomocou špeciálneho kľúča, čím sa otvorí dutina potrubia v sedle.

Venujte pozornosť! Pokiaľ je to možné, zakúpte ventily pre skrutkovač, pretože pravidelne strácate kľúč, čo nie je prekvapujúce - bude to musieť používať raz alebo dvakrát za rok.

• Treba mať na pamäti, že kapacita takého žeriavu je malá, takže by ste ho napríklad nemali dať do expanznej nádoby: budete potrebovať odčerpanie prebytočného vzduchu asi hodinu. V takejto situácii je vhodnejší konvenčný ventil alebo vodný ventil s hubicou nahor.

Regulačné ventily

Princíp činnosti

Nastavovací kohútik na vykurovacom radiátore je zariadenie, ktoré umožňuje automatické ovládanie pohybu chladiacej kvapaliny.

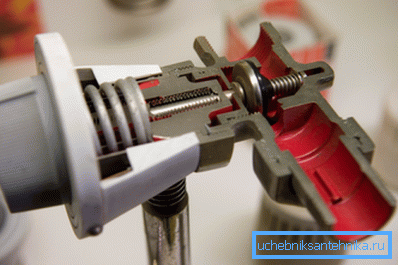

Konštrukcia takýchto výrobkov je dosť komplikovaná, ale pracujú oveľa efektívnejšie ako ventily na manuálne nastavenie:

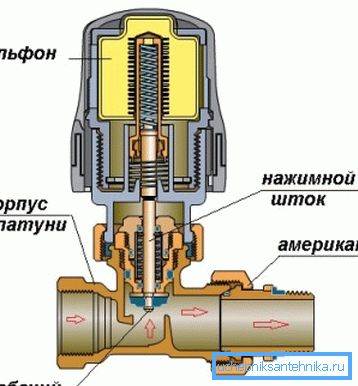

• Pre vnímanie vonkajšej teploty spĺňa mech - kontajner naplnený kvapalinou alebo plynom. Ako teplota stúpa, vlnovka sa rozširuje, čo ovplyvňuje zostavu regulátora.

Venujte pozornosť! Cena kvapalných a plynových zariadení je približne rovnaká, ale vlastnosti práce sú odlišné. Takže plynové modely reagujú rýchlejšie na zmeny teploty a kvapalné modely presnejšie vyjadrujú vplyv na prietok chladiacej kvapaliny.

• Rozšírený vlnovec tlačí na ventilový driek, ktorý padá a postupne zatvára sedlo ventilu, cez ktoré prechádza horúca voda do batérie.
• Po ochladení sa pozoruje opačná situácia: stonka stúpa a svetlo sedla sa rozširuje.

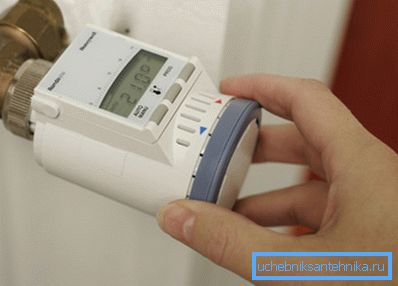

Stupeň počiatočného stlačenia vlnovcov sa nastavuje buď nastavením požadovanej hodnoty teploty na digitálnom displeji alebo otáčaním gombíka mechanického nastavenia. Je tiež možné pripojiť tepelný ventil s externými snímačmi - v tomto prípade nie je pohyb tyče riadený vlnovcom, ale servopohonom pod pôsobením elektrického alebo hydraulického systému.

Montáž termostatického ventilu

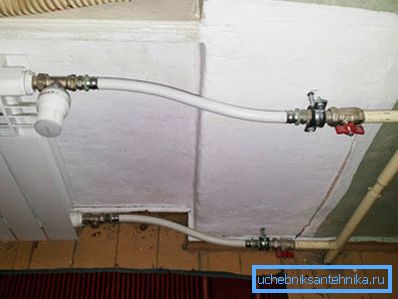

Medzi odborníkmi sa otázka, či je potrebné inštalovať kohútiky na radiátory, prakticky nie je predmetom diskusie. Dokonca aj inštalácia jednoduchého guľového ventilu prináša rad výhod a dostupnosť vysoko kvalitného termostatu - a ešte viac. Táto inštrukcia však odporúča pri inštalácii takýchto zariadení dodržiavať niekoľko pravidiel:

• Najprv musíte zvoliť vhodnú úpravu ventilu. Pre systémy s jedným potrubím používame produkty ako RTD-G pre dvojrúrkové RTD-N.
• Po druhé, pred vložením kohútikov na radiátory skontrolujeme smer pohybu chladiaceho média (označený šípkou na tele). Ak sa zamieňa, zariadenie bude pracovať podľa vašich predstáv, nie tak, ako to potrebujeme.
• Po tretie umiestnime termostatickú hlavicu kolmo na rovinu batérie tak, aby tok tepla neovplyvnil jej činnosť.

Ako regulovať radiátory pomocou žeriavov je tiež dosť jednoduchá otázka:

• Po namontovaní ventilu na chladič kontrolujeme tesnosť a podávame chladiacu kvapalinu do systému.
• Pomocou rukoväte alebo číselníka nastavte priemernú teplotu..
• Po približne jednej hodine nastavíme nastavenie ventilu podľa svojich pocitov a kontroly s teplomerom v miestnosti.
• Ak je to potrebné, opätovné nastavenie zopakujte., toto sa zvyčajne nevyžaduje.

Potom je zvyčajne potrebné narušiť prevádzku prístroja maximálne raz za mesiac - pri náhlych zmenách vonkajšej teploty.

záver

Nie je možné povedať, ktoré žeriavy pre radiátory sú lepšie. Niekedy stačí na vloženie bežného guľového ventilu do systému a niekedy na zabezpečenie príjemnej mikroklíma na každom radiátore je potrebné namontovať termostatický ventil, ktorý reguluje teplotu v automatickom režime.

Viac informácií o typoch použitých tvaroviek a ich použití pri usporiadaní vykurovacieho systému sa dozviete, ak si pozorne prezriete video v tomto článku.
