Zariadenie dobre pod vodou: hlavné prvky a tipy pri výbere

Čo je dobre? Zdá sa, že odpoveď je zrejmé: diera v zemi, z ktorej sa čerpá voda. Zrejmé a chybné. Máme pred sebou celý rad zariadení - od filtra s usadzovacou nádržou až po systém automatického zapínania čerpadla. Témou tohto článku je inštalácia studní.

komponenty

Takže z čoho dobre pozostáva? Určite budeme hovoriť: budeme diskutovať o výstavbe studne relatívne malej hĺbky (do 70-100 metrov) s prietokom dostatočným na to, aby zabezpečil vodu pre obyvateľov jedného alebo dvoch alebo troch súkromných domov. Priemyselné studne schopné dodávať desiatky kubických metrov vody za hodinu a odvádzajúce vodu z dolných horizontov sú komplikovanejšie.

Pohybujte sa smerom nadol.

• Drain dobre. Jedná sa o rúrku so slepými stenami, zapustenou do vodotesnej vrstvy pod filtrom.
• Vlastne filter, ktorý zabezpečuje čistenie vody prichádzajúcej do čerpadla z piesku a častíc pôdy.
• Plášťové rúrky zabezpečujú stabilitu stien vŕtania. Je to vďaka nej, že úzka vertikálna studňa sa nerozpadá už v prvých dňoch prevádzky.
• Pit alebo koberec umiestnený na vrte. Účel konštrukcie tejto plytkej studne je dvojitý: chráni rúrku, ktorou je voda dodávaná z mrazu a zabraňuje tomu, aby sa pôda preliala cez puzdro.

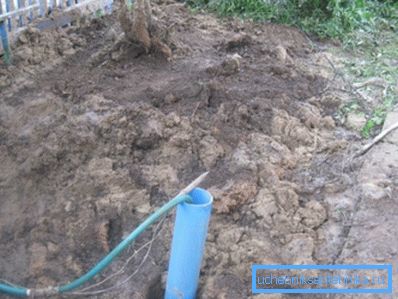

Zvedavý je, že v teplých regiónoch sa studne často robia bez tohto prvku. Najmä na Kryme, s jeho pozitívnou teplotou v najchladnejšom zimnom mesiaci, možno pozorovať puzdro prilepené priamo zo zeme; voda vstupuje do domu cez nezakrytý vstup.

• Čerpadlo, ktoré zdvíha vodu z hĺbky.
• Tlakové potrubie, cez ktoré preteká voda z studne do domu.
• Spätný ventil zabraňujúci spätnému toku vody, keď je čerpadlo zastavené.
• Automatické ovládanie čerpadla.
• Hydroakumulátor alebo akumulačná kapacita, ktorá umožňuje, aby čerpadlo zostalo nečinné.

V tomto poradí podrobnejšie analyzujeme studne vody pre zariadenia.

Podzemná časť studne

Stĺpec krytu

Filter a jímka sú súčasťou puzdra a spustené do vrtu vŕtané vlastnými rukami alebo s účasťou technológie ako celku. Stĺpec je spravidla zostavený na mieste z častí potrubia dodávaných so zámkami (najčastejšie závitmi).

Priemer obalu je obvykle o niečo väčší ako priemer čerpadla; pre najbežnejšie 4-palcové čerpadlá sa používa rúrka s priemerom 125 mm.

Aké materiály môžu byť použité a aké sú ich kľúčové vlastnosti?

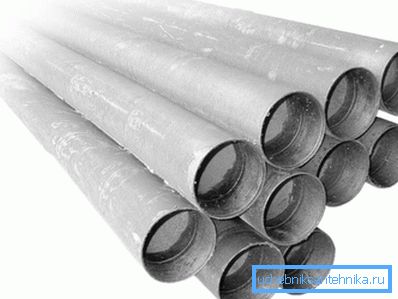

• Tradičný materiál plášťa je z čiernej ocele. Napriek náchylnosti na koróziu dosahuje jeho životnosť 50 rokov a viac kvôli pevnej hrúbke steny - 5-6 milimetrov. Rúrka s hrubými stenami sa nebojí akéhokoľvek pohybu na zemi a zaisťuje, že studňa pracuje za akýchkoľvek podmienok; jedinou nevýhodou tohto materiálu je vysoká cena.

• Azbestocementové rúry sú oveľa lacnejšie; oveľa nižšie a ich silu. Materiál je vhodný len pre stabilné pôdy s malou hĺbkou studne (vŕtanie na piesku).
• Nízkotlakový polyetylén (HDPE) je ešte ekonomickejší materiál. Má prakticky neobmedzenú životnosť - s jednou výhradou: mäkký plast nemôže vydržať mechanické namáhanie.

Je to užitočné: len plášťové rúrky sa používajú ako plášť, ktorý sa vyznačuje ich silou a hrúbkou steny.

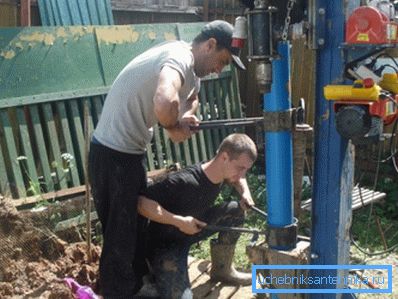

• Neplastifikovaný polyvinylchlorid (NPVH) - kompromis medzi pevnosťou ocele a nízko nákladným polyetylénom. Rúrky trochu tvrdšie z HDPE; závitové pripojenia uľahčujú ich kombináciu do stĺpca.

Čo je filter, ktorý eliminuje znečistenie?

1. Oceľové obvodové plášte sú zvyčajne doplnené opleteným filtrom z nehrdzavejúcej ocele.
2. Plastový filter je zóna perforácie. Malé otvory s malým časovým intervalom sa nachádzajú po dĺžke 1-3 metra potrubia po približne 1 metrovej časti jímky.

Priyamok, kisson

Jamka je studňa, otvorená mierne pod úrovňou mrazu. Steny sú betónované alebo vytesané z červených tehál (silikát netoleruje predĺžený kontakt s vodou). Na skriňu, ktorá stúpa v strede jamy skrine, sa vytvorí hliníkový zámok chrániaci vrt vrtu pred prienikom vody z povrchu.

Zhora je jamka pokrytá betónovou doskou alebo hrubými doskami a je izolovaná akýmkoľvek spôsobom.

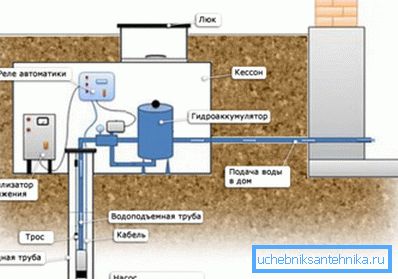

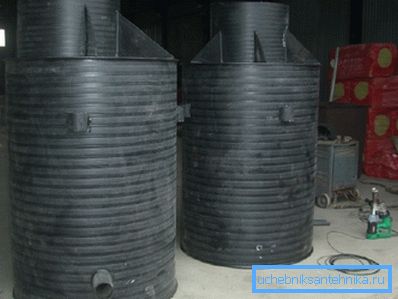

Kaviareň je riešenie na kľúč, plastový, oceľový alebo betónový zvon, často dodávaný s poklopom. Caissons sú veľmi žiadané kvôli výrazným úsporám času na javisku zariadení.

čerpadlo

Čo môže byť zariadenie, ktoré zvyšuje vodu na povrch?

V obchodoch nájdete tri typy čerpadiel studní.

1. povrch je umiestnený v jamke alebo kabeóne a zvyšuje vodu a vytvára podtlak v dolnej rúrke. Je zrejmé, že z veľkej hĺbky takýmto spôsobom voda neklesá: tento typ čerpadiel sa používa výlučne pri vybavovaní jamiek pieskom pri hĺbke vody najviac 10 metrov.
2. Membránová ponorná pumpa poskytuje hlavu v dôsledku cyklických oscilácií solenoidu s párom membrán. Sada guličkových ventilov zabezpečuje pohyb vody správnym smerom na oboch fázach cyklu.

Tieto zariadenia poskytujú dobrý tlak na kompaktné rozmery a nízke náklady; avšak pre hlboké studne by sa nemali používať. Návod je spojený s relatívne malým (nie viac ako 2 rokov) zdrojom medzi opravami: membrány v procese práce sú kontinuálne deformované, zhromažďujú takzvanú únavu materiálu a vyžadujú pravidelnú výmenu.

1. Nakoniec, srdcom najpopulárnejšej schémy je odstredivé čerpadlo. - Obvyklé je odstredivé obežné koleso. Odstredivé čerpadlo sa od svojho blízkeho bratranca, vortexového čerpadla, odlišuje veľkou vzdialenosťou medzi obežným kolesom a skriňou (výrobcovia sa tak vyhýbajú zrýchlenej erózii s nevyhnutnými abrazívnymi časticami) a prítomnosť niekoľkých krokov na kompenzáciu nevyhnutného poklesu tlaku s narastajúcou vzdialenosťou.

Každý stupeň pozostáva z samostatného obežného kolesa a difuzéra; súčasne sú obežné kolesá namontované na hriadeli spoločnej pre všetky elektrické motory. Jeden stupeň zvyšuje tlak na výstupe čerpadla o 5 - 10 metrov.

Nadzemné zariadenia

Čo dobre funguje prístroj na vodu ako nadzemné?

nárazník

V tejto úlohe pôsobí hydroakumulátor alebo kumulatívna kapacita.

Každé riešenie má svoje vlastné výhody a nevýhody.

• Akumulátor je schopný vytvárať väčší tlak vo vodovodnom systéme, môže byť umiestnený na ľubovoľnom mieste vodovodného systému. Avšak akumulátory majú pomerne malý objem a sú pomerne drahé.

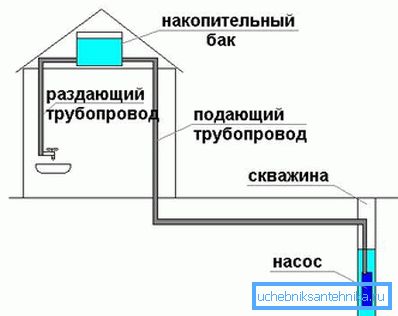

• Akumulatívna kapacita, naopak, za mierne vysoké náklady môže mať veľmi významnú sumu, čo vám umožní preniesť výpadky elektrickej energie alebo opravy čerpadiel bez nepohodlia. Musí sa však nachádzať v hornej časti budovy.

Odkaz: Aby sa zabezpečil prijateľný tlak 1 kgf / cm2 vo vodovodnom systéme, kapacita sa musí zvýšiť na výšku 10 metrov, čo zhruba zodpovedá trom podlažia.

automatizácia

Ide o snímač, na ktorého príkaz sa relé zapne a vypne čerpadlo.

Typ snímača závisí od typu vyrovnávacej kapacity:

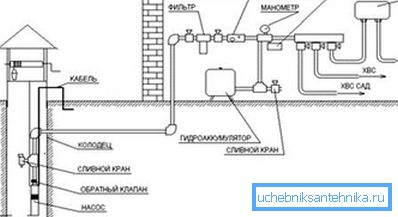

• V prípade hydroakumulátora sa čerpadlo zapne, keď tlak vo vodovodnom potrubí klesne pod prahovú hodnotu.

• V akumulatívnej kapacite je umiestnený snímač hladiny vody ovládaný plavákom.

záver

Ak čitateľ nedostane odpoveď na akékoľvek otázky - možno ich nájde vo videu v tomto článku. Veľa šťastia!
