Zariadenia na vŕtanie studní - od ručných zariadení po

Hĺbka vodonosných vrstiev sa pohybuje od 3 do 4 metrov až 100 alebo viac. Preto je celá sada nástrojov na vŕtanie: od ručného až po automatizovaný na pásovom alebo ložiskovom kolese. Voľba závisí od vás v závislosti od očakávanej hĺbky vodného lôžka.

V jednom sa tieto dva extrémy zhodujú. Ak je zariadenie ručné, potom inštrukcia nebude potrebná, všetko je jasné. Ak je vrtná súprava na kolesách, inštrukcia napriek tomu nepomôže - všetky práce by mali vykonávať len odborníci s rozsiahlymi skúsenosťami.

Široká škála ponúk pre všetky príležitosti

Ale najprv musíte rozhodnúť o priebehu tohto zložitého procesu ničenia hornín.

Existujú dva spôsoby, ako dosiahnuť požadovanú hĺbku v podzemí:

• mechanické, o ktorých sa bude diskutovať,
• tepelné alebo skôr výbušné.

Na druhej strane mechanická metóda vŕtania je rozdelená na:

• bicie,
• rotačné a,
• kombinované, keď špeciálne zariadenia, nazývané perforátory, spolu s ďalšími zariadeniami dosahujú svoj cieľ, pričom používajú obe metódy nárazu na horninu - obidve rany a vŕtanie.

Typy nástrojov

Všetky nástroje mechanického typu na vytváranie vrtov môžu byť rozdelené do troch veľkých skupín:

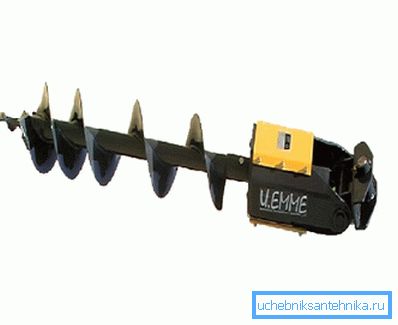

• vrtáky - možno namontovať na rýpadlá a nakladacie mechanizmy. Nástroj obsahuje hydraulický rotor a šnek. Medzi výhody hydraulických vrtákov patrí ich malá cena a pomerne veľký rozsah - od vrtov až po montáž pilót. Hydraulické vŕtačky vyžadujú starostlivé dodržiavanie vertikálneho mechanizmu otáčania.
• Pneumatické kladivo - tento typ pozostáva z hydraulického rotátora s radiálnym piestom, tlmiča vibrácií a kompresora. Najčastejšie sa používajú na mrazených, hlbinných a skalnatých pôdach. Vŕtanie v hĺbke viac ako 5 m je zabezpečené vodiacimi stožiarmi.

• Vŕtačka - typ je plnohodnotný a pomerne rozmerný mechanizmus, často na vlastné náklady, úplné zloženie zariadení sa môže líšiť v závislosti od podmienok použitia.

Základné parametre

Hlavné parametre, ktoré sa používajú na hodnotenie vŕtacích nástrojov sú:

• nosnosť;
• maximálna hĺbka vŕtania;
• momentu;
• druh pohonu.

Všeobecná schéma a príklady

Najskôr analyzujeme všeobecnú štruktúru súpravy - všetky jej prvky sa nachádzajú v dizajne a v iných.

Všeobecná schéma

Inštalácia pre vrtné vrty zahŕňa:

• A - elektromagnetické štartéry so schopnosťou regulovať preťaženie a automatické vypínanie;
• B - motor, na obrázku je reálny model, ktorý má motor s výkonom 2,2 kW;
• C - otočte na polyuretánové objímky a ložiská s adaptérmi;
• D - elektrický navijak, ako pomocné zariadenie, pre 500 alebo dokonca 1000 kg;
• E - ovládací panel, pri zohľadnení prevádzkových podmienok, je vždy vykonávaný chránený pred vystavením vode;
• F - kužeľové uzamykacie oceľové zámky;
• G - vrtný stôl;
• H je všestranný vrták schopný plniť svoju funkciu bez ohľadu na zložitosť plemena, ktoré sa vyskytuje na ceste.

Hydraulický vŕtací model

Model sa nazýva GIDROBUR-G1. Motor s výkonom 11 kW je schopný prekonať horniny s pevnosťou triedy 10, poskytujúce hĺbku do 100 metrov so splachovaním as skrutkou o priemere 100-250 mm - 30 metrov. Takéto parametre sú vybavené limitným krútiacim momentom 560 Nm a rýchlosťou otáčania 180 ot./min. (Pozri tiež článok Kvalitné a rýchlo vybavenie studne.)

Okrem toho rozsah dodávky nástroja zahŕňa:

• vysokorýchlostný hydraulický motor;
• hydraulický rozvádzač;
• redukčný regulátor.

Model pre mäkké a stredné plemená

Model AKVABUR-B2 je určený pre mäkké, stredne silné horniny s možnými tvrdými vrstvami. Tu je motor oveľa slabší - 6 kW, ktorý poskytuje torzný moment - 580 Nm.

Nevýhodou modelu je malé úsilie - iba 150 kg. To môže byť problém, pretože hĺbka vŕtania so splachovaním je 70 metrov (s dopravníkmi, trochu len 15). Tento model sa môže nazývať skutočne prenosný - váži len 160 kg.

Produktový balík obsahuje 2,2 kW elektrický motor pri 1500 otáčkach za minútu, ako aj manuálny navijak na 1000 kg.

Kolesový model

Model AKVABUR-B7-CAR je analógom prvého modelu - GIDROBUR-G1, ale umiestnený na platforme automobilu UAZ.

Táto služba môže obsahovať okrem štandardného balíka:

• hydraulický motor s vysokým krútiacim momentom;
• hydraulický rozvádzač;
• axiálny regulátor zaťaženia;
• regulácia rýchlosti;

• vysokotlakové hadice;
• prepäťového a spätnoväzobného ventilu.

Dobrá rada! Výber vŕtacieho zariadenia a jeho používanie, ak samozrejme zásobník nie je na 2 metre, je pomerne komplikovaný postup. Odporúčame vám, aby ste sa vzťahovali len na odborníkov. Navyše, kúpiť takéto zariadenie s nákladmi 60 tisíc rubľov (model AKVABUR - B 2) na 200 tisíc (model pre UAZ) je dosť drahé a úplne neprimerané.

zistenie

Na trhu zariadení na vŕtanie všetkých druhov návrhov obrovské množstvo. Nakoniec kupovanie vrtnej súpravy nie je samoúčelným cieľom - hlavnou vecou je mať vodu. Preto sa celý proces približujte širšie - začnite svojou vlastnou analýzou vodnej situácie vo vašej oblasti prostredníctvom rozhovorov so susedmi a pozvite špecialistu, ktorý pomôže vo všetkých ďalších aktivitách vrátane poskytovania potrebného vybavenia.

Nezabudnite si pozrieť ďalšie video v tomto článku, bude tiež schopný nastaviť vás na správny spôsob, ako vyriešiť problém vody na mieste.
