Wellhead pre samotnú studňu

Zberná vrstva je jedným z jej dôležitých konštrukčných prvkov, ktorých hlavnou funkciou je utesnenie zdroja, jeho ochrana pred vstupom do podzemných vôd, cudzích predmetov a iných znečisťujúcich látok. Slúži tiež na montáž čerpacieho zariadenia, vodovodného potrubia a elektrického kábla. Hladina vody v jamke sa meria cez zariadenie s nadpisom. Na predaj sa vyrábajú továrensky vyrábané ogoly z polyetylénu, kovu, ale nie vždy je možné ich kúpiť, v tomto prípade je jednoduchšie urobiť sami.

dizajn

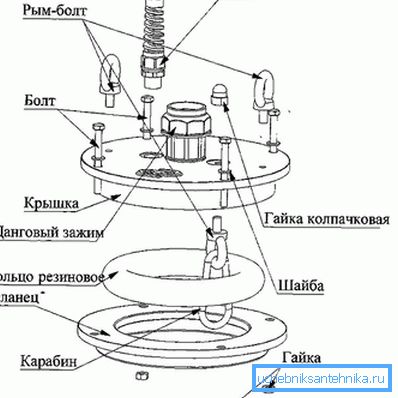

Typická konštrukcia hrotu pozostáva z ústia dýzy a základnej dosky, ktoré sú prepojené so skrutkami a maticami. Zberná vrstva je betónovaná do základov vrtu. Veľkosť hrotu závisí od priemeru jamky a hmotnosti čerpacieho a zdvíhacieho zariadenia. Čím viac týchto parametrov, tým silnejší by mal byť tip. Je pevne betónovaný, pretože dostane a zmierňuje vibrácie z čerpadla.

Ak je studňa vybavená vodičom, môže byť základná doska pripevnená priamo k nej prostrednou prírubou na utesnenie tupého spoja pomocou gumového alebo paronitového tesnenia vo forme prstenca.

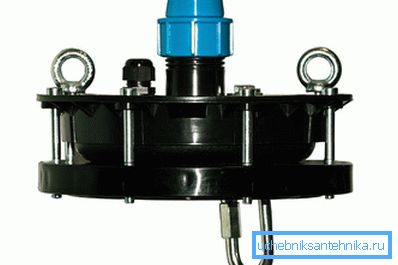

Zvyčajne sú čiapky vyrobené z kovu alebo liatiny, ale pre malé studne môžete použiť továrenský plast. Majú priaznivejšiu cenu, ale má zmysel ich používať len vtedy, keď je studňa až do hĺbky 30 m a hmotnosť čerpadla so zdvíhacími potrubiami nepresahuje 200 kg.

making

Uzáver na potrubí je inštalovaný bez akýchkoľvek ťažkostí, ale predtým, ako to urobíte, musíte sa postarať o prítomnosť niektorých spotrebných materiálov. Budete potrebovať:

• dýza (časť potrubia) s priemerom o niekoľko centimetrov viac ako plášť;
• sgon rovnakého priemeru ako rúrka z čerpadla;
• 1/2 rúrka na kladenie káblov;
• plechová oceľ, hrúbka 8-10 mm na výrobu krytu a príruby;
• hrubá guma alebo paronit pre výrobu tesnení s hrúbkou 3 - 10 mm;
• oko (to je skrutka s pevne spojeným kovovým krúžkom) v množstve 3 ks, na demontáž horného krytu a na upevnenie kábla, ktorý drží čerpadlo;
• štyri dlhé skrutky s maticami.

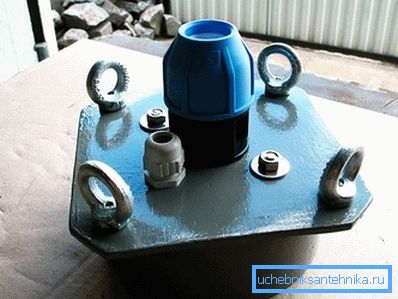

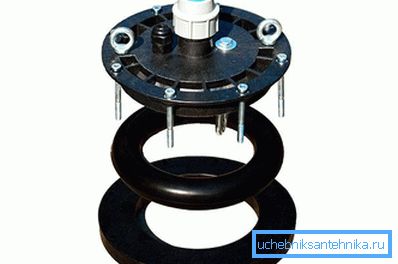

Najskôr sa z plechu vyrezá kryt a príruba okrúhleho alebo štvorcového tvaru. V kuse, ktorá bude vykonávať funkciu príruby, vytvoríme otvor pre priemer jamky. V kusu krytu vyvŕtajte otvor pod trysku na pripojenie zdvíhacej trubice a pod objímku kábla. Vyvŕtajte otvory v doske na upevnenie skrutiek a skrutiek. Príruba je zváraná na potrubie s vrtnou hlavou. V hornom kryte zvaríme sgon, aby sme pripevnili vodovodné potrubie a káblové pripojenie, upevnili alebo zvárali skrutky: dve na hornej strane krytu, jedna na spodku.

Montážna hlava

Pri inštalácii špičky je často urobená chyba, ktorá spočíva v tom, že je namontovaná na plášťovej trubici a je to veľmi nežiaduce. Ak pripevníte špičku na puzdro, môže to viesť k nasledujúcim problémom:

• vibrácie, ktoré sa prenášajú z čerpadla do puzdra, ničí prstencovú cementáciu, čo zasa zvyšuje riziko kontaminácie do studne;
• zničenie prstencového priestoru vedie k zníženiu životnosti studne.

Inštalácia špičky na skrini môže byť odôvodnená iba vtedy, ak je studňa:

• pravidelne používané;
• Má malú hĺbku a používa sa nízkohmotné čerpadlo.

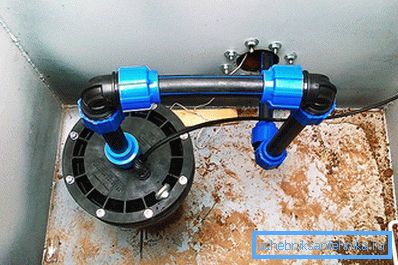

Uzáver by mal byť umiestnený pod mrazom pôdy, je lepšie to urobiť v studni betónových výrobkov alebo tehál. Pred montážou sa vytvorí betónová základňa pre hlavu, kde je monolitická. Puzdro by malo vyčnievať 20 cm nad vrcholom betónového podstavca.

Hmotnosť betónovej základne by mala byť 1,5 násobok hmotnosti čerpadla so zdvíhacími potrubiami a vodou.

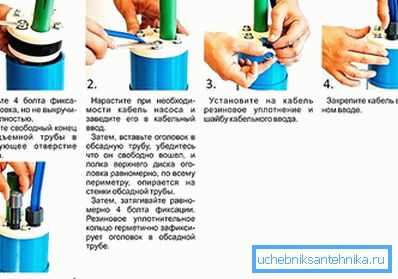

Montáž čerpadla a vodovodných potrubí sa môže uskutočniť do 3 dní (čas na nastavenie betónu). Postup inštalácie hrotu:

1. Spočiatku musíte pripojiť potrubie, kábel a kábel požadovanej dĺžky k čerpadlu, všetko ich vytiahnuť pomocou svoriek hadíc.
2. Pripevnite voľný koniec kábla k karabíne, ktorý je pripevnený k dolnému zámku s okom. Potiahnite kábel a zdvíhacie potrubie cez uzáver.
3. Pred začatím spúšťania čerpadla do studne umiestnite tesniaci krúžok na prírubu. Po znížení čerpadla je potrebné pripevniť kryt na prírubu.

Na utesnenie špičky kábla musíte vložiť teplom zmrštiteľnú objímku, ktorá sa potom zmršťuje pomocou frézky na dýze 1,2 ".

Na predĺženie životnosti hrotu musí byť zapečatená a natretá.

Možno vás bude zaujímať:

• Ako čistiť dobre?
• Ako sa zbaviť železa vo vode zo studne?
• Ako nainštalovať adaptér na dno?

video

Video poskytuje pokyny na vytvorenie domáceho tipu pre studne:
