Výpustné ponorné čerpadlo ponúka voľbu a prevádzku

23-05-2018
Napájanie vodou

Spolu s čerpadlami s povrchovou pôsobnosťou existujú aj ponorné čerpadlá. Aké sú vlastnosti výberu tohto zariadenia a aké sú jeho funkcie? Určite, odpoveď na tieto otázky bude zaujímať majiteľov vidieckych domov a predmestských pozemkov, ktorí nemajú prístup k centralizovanej dodávke vody.

Napriek tomu, že cena ponorných čerpadiel je vysoká, plne odôvodňujú finančné prostriedky investované do ich nákupu. Takéto zariadenie umožňuje odčerpávanie vody z veľkých hĺbok v porovnaní s čerpacími inštaláciami iných úprav. Hĺbka, z ktorej môžete vyčerpať vodu, môže dosiahnuť 300 metrov.

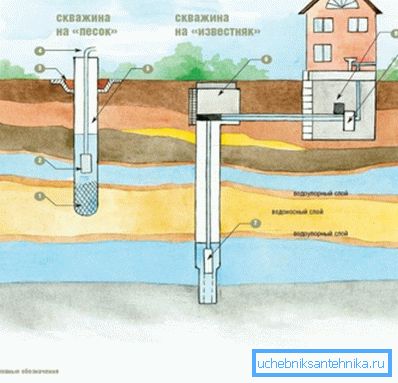

Prevádzka s vodou - Požadované čerpadlo

Takéto zariadenie však má významnú nevýhodu - je to zložitosť údržby a nízka udržiavateľnosť.

Vlastnosti konštrukcie

Dobre vybavená studňa

Ponorné vrtné čerpadlo sa vyznačuje silným hermetickým plášťom, ktorý je potrebný na ochranu mechanizmu pred koróziou.

Toto zariadenie je rozdelené na dve hlavné skupiny: vibračné a ponorné odstredivé čerpadlo.

  • Vibračné zariadenia vstrekujú vodu pomocou vibrácií vytvorených s určitou amplitúdou. Z tohto dôvodu by takéto zariadenie malo byť umiestnené v značnej vzdialenosti od piesočnatého dna.

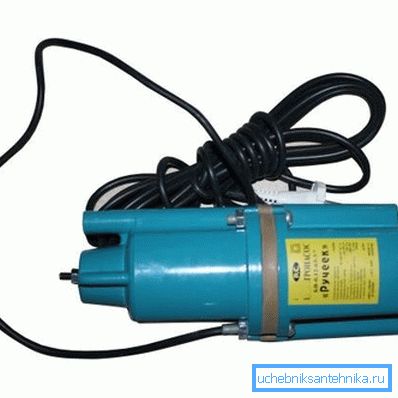

Zariadenie typu vibrácie

Dôvodom je to, že vplyv vibrácií na vnútorné povrchy studne povedie k zákalu a znečisteniu vody suspendovanými časticami pôdy. V dôsledku toho bude potrebné investovať dodatočné finančné prostriedky do viacstupňového čistenia vyrobenej vody zo studne.

  • Ponorné čerpadlo s odstredivým vrtom pumpuje vodu prostredníctvom otáčania kolesa, vybaveného lopatkami. Koliesko sa nachádza vo vnútornom objeme zariadenia.
Odstredivé zariadenia

Pri procese otáčania nožov vzniká odstredivá sila, ktorá silou vrhá vodu na steny čerpadla. V dôsledku toho voda pod tlakom vstupuje na výstup zariadenia.

Klasifikácia v súlade s rozsahom

Ponorné čerpadlá môžu byť v závislosti od konštrukčných vlastností použité na vykonávanie rôznych úloh.

Nasledujúce kategórie ponorných čerpadiel možno odlíšiť od zariadení na trhu: studňa alebo voda, vrt, drenáž a fekálne.

  • Vodné čerpadlá alebo, ako sa tiež nazývajú, čerpadlá ponorných vrtov sú zariadenia prispôsobené na čerpanie vody bez významných nečistôt suspendovaných pevných abrazívnych častíc.

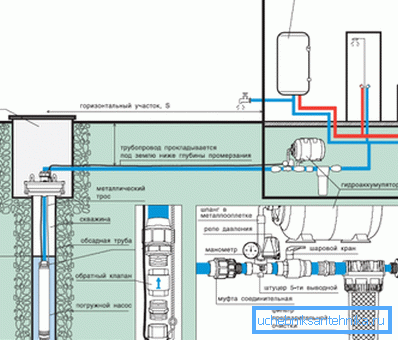

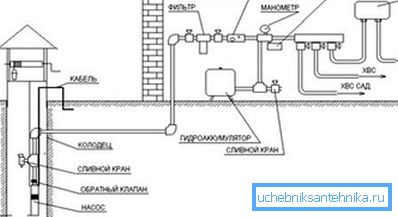

Diagram inštalácie čerpadla vrtu

Voda by nemala obsahovať také nečistoty ako piesok, bahno, riasy atď. Preto by pracovná časť zariadenia mala byť umiestnená nie menej ako jeden meter od spodnej časti jímky. Takéto rastliny sú rovnako vhodné na čerpanie pitnej alebo procesnej vody.

Moderné čerpadlo na studne má širokú škálu úprav prispôsobených na prácu, a to ako v plnom, tak čiastočnom ponorení. Takáto všestrannosť sa dosahuje vďaka nižšiemu umiestneniu prívodu vody.

  • Ponorné ponorné čerpadlá sa používajú na napájanie vody z hĺbky až 300 metrov. Vybavenie tohto typu je prispôsobené na čerpanie vody s vysokou úrovňou slanosti.
Diagram inštalácie čerpadla vrtu

Napríklad vďaka niektorým konštruktívnym riešeniam zariadenia čerpali vodu suspendovanými časticami vápna a piesku bez negatívnych dôsledkov na pracovnú kapacitu.

Zariadenia tohto typu sa ponoria do jamiek s obmedzeným priemerom. Táto vlastnosť vysvetľuje špecifický tvar čerpadiel, všetky sú pozdĺžne valcovité.

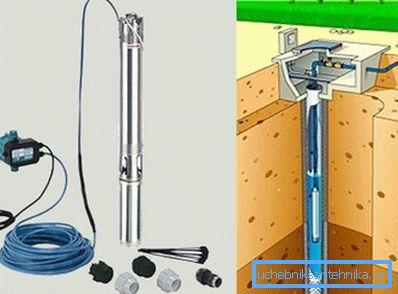

Ponorné odstredivé čerpadlo

Napriek tvaru a kompaktným rozmerom sú tieto zariadenia charakterizované vysokým výkonom, ktorý je dostatočný na to, aby zabezpečil vodu pre malý vidiecky dom aj pre komplex niekoľkých sídlisk.

Dôležitou prednosťou čerpadiel je to, že voda nie je čerpaná, ale súčasne chladí aj motor. Výsledkom je výrazné zvýšenie zdrojov motora. Plavákový spínač, ktorý je vybavený čerpadlom, umožňuje automatické vypnutie zariadenia, ak nastane prudký pokles hladiny vody.

Jedinou nevýhodou týchto zariadení je zložitosť inštalácie a opravy, ako aj vysoké náklady.

  • Ponorné drenážne čerpadlo sa môže použiť na čerpanie odpadovej vody a vody z taveniny s priemernou hodnotou suspendovaných tuhých látok. Čerpadlo s rovnakým úspechom predbieha kvapalné médium s vysokým obsahom piesku, rias a malých nečistôt, ktoré prechádzajú drenážnymi mriežkami.

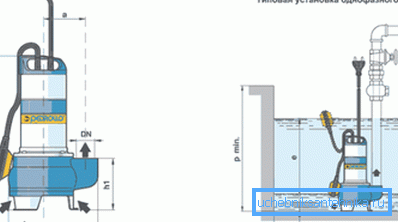

Odčerpávacie čerpadlo a jeho schéma činnosti

Vybavenie tohto typu vám umožňuje čerpať vodu z príkopu pre následné zavlažovanie záhrady. Okrem toho pomocou tejto inštalácie môžete vyčerpať vodu, ktorá sa nahromadila v suteréne alebo v pivnici. Ak je to potrebné, tento typ ponorných čerpadiel sa môže použiť na čerpanie vody z otvorených nádrží a na výmenu vody v bazéne.

  • Fekálne ponorné čerpadlá sú samostatnou kategóriou zariadení prispôsobených na prepravu odpadových vôd. Takéto rastliny sú schopné pracovať s najväčšími pevnými nečistotami.

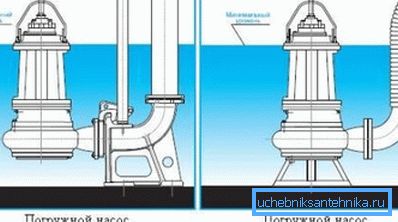

Spôsoby inštalácie fekálnej pumpy

Aby sa preniesli väčšie kontaminanty, fekálne čerpadlo, na rozdiel od drenážneho náprotivku, nie je vybavené filtrami, ale s mlynčekom vo forme rezacej dýzy.

Tento typ zariadenia je najlepším riešením, keď nie je možné vybaviť účinný systém gravitačného odvádzania splaškových vôd. Výhodou fekálnych ponorných čerpadiel je, že nie je potrebné ich pravidelne odstraňovať z jamy, pretože dlho fungujú bez potreby údržby.

Vlastnosti výberu ponorného čerpadla

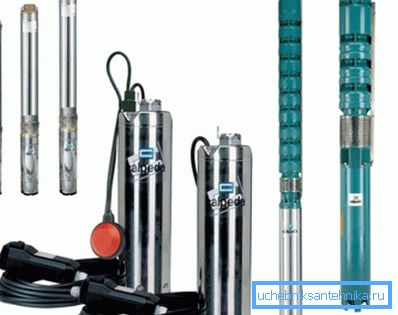

Na fotopotrubných čerpadlách

Pokyn výberu domáceho ponorného čerpadla nie je veľký problém, stačí len venovať pozornosť viacerým faktorom.

  • Výkonná a tlaková hlava, ktorá môže poskytnúť zariadenie - to sú parametre, ktoré si zaslúžia osobitnú pozornosť. Bez ohľadu na účel, pre ktorý si vyberiete čerpadlo, musíte porovnať jeho kapacitu a výkon s parametrami čerpania tekutého média. Na výpočet výkonu je potrebné určiť maximálnu spotrebu. Podľa SNiP spotreba vody za deň je od 150 do 200 litrov na osobu. Zároveň zavlažovanie štvorcového metra letnej chaty vyžaduje denne až 6 litrov vody. Vypočítajte tlak, môžete zvážiť výšku nárastu vody a dĺžku vodorovnej dráhy jeho prechodu.
  • Pri výbere domáceho vybavenia je rovnako dôležitá aj cena. Náklady na obstaranie by mali byť motivované kvalitou budov, výkonnosťou, efektívnosťou a dostupnosťou záručného servisu.
  • Úroveň automatizácie je charakteristika, ktorá poskytuje prevádzkové pohodlie pri každodennom používaní čerpadla.
  • Výrobca značiek, samozrejme, nie je najdôležitejším faktorom pri výbere ponorných čerpadiel, ale toto kritérium tvorí náklady na vybavenie.

Prehľad najväčších výrobcov ponorných čerpadiel

  • Pod značkou Awelco sú prezentované high-tech a zároveň spoľahlivé talianske ponorné čerpadlá typu vody a vrtu. Napriek zámorskej výrobe a vysokej kvalite sa inštalácie líšia od tohto výrobcu za prijateľné ceny. Na svetovom trhu sa výrobky spoločnosti úspešne predávajú viac ako 20 rokov.
  • Nemecká spoločnosť Al-co vyrába čerpacie zariadenia viac ako 70 rokov a dnes tieto zariadenia sú k dispozícii v postsovietskom priestore. Medzi širokou ponukou čerpadiel tejto značky si môžete vybrať možnosť, ktorá je najvhodnejšia pre potreby vašej krajiny alebo predmestskej oblasti.
  • Snáď najslávnejším a najpopulárnejším výrobcom ponorných čerpadiel je dánska spoločnosť Grundfos. Táto značka vyrába vysoko kvalitné a spoľahlivé zariadenia. Spoločnosť vyrába celý rad ponorných čerpacích zariadení a poskytuje používateľom najvyššiu kvalitu technickej podpory.
  • Nemecká spoločnosť Wilo je ďalším výrobcom čerpadiel s vrtmi, ktorých výrobky sa v krajinách SNŠ stávajú čoraz obľúbenejšími. Zariadenie značky sa vyznačuje spoľahlivosťou v kombinácii s ekonomickou spotrebou energie.
  • Spoločnosť "Dzhileks" - je hlavným ruským výrobcom ponorných čerpadiel. Značkové výrobky sa predávajú na domácom trhu viac ako 20 rokov. Treba poznamenať, že najnovší vývoj napriek primeranej cene nie je v žiadnom prípade nižší ako cudzie analógie.

Inštalácia čerpadla vrtu

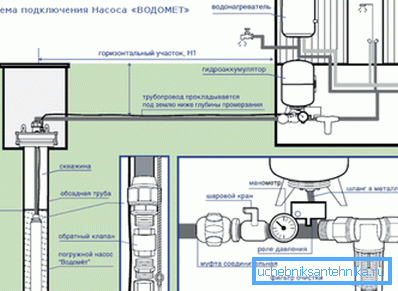

Schéma zapojenia na príklade modelu

Po výbere zariadenia, ktoré zodpovedá parametrom studne a vašim schopnostiam, je čas začať inštaláciu.

Dôležité: Ponorné čerpadlá certifikované na predaj a prevádzku na území Ruskej federácie sú doplnené návodom na používanie, v ktorom sú podrobne popísané požiadavky na inštaláciu.

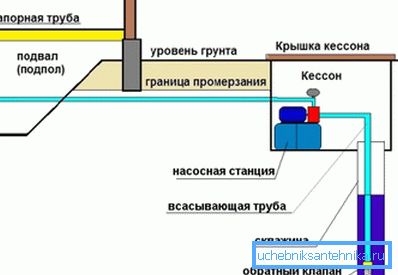

Vlastnosti kladenia potrubia vody

Pred inštaláciou je potrebné položiť prívod vody z domu do kiosku Umiestnenie prívodu vody na celoročnú prevádzku by sa malo vykonávať s prihliadnutím na hĺbku zamrznutia pôdy. Teda potrubie by nemalo ležať vyššie ako na pol metrovej hĺbke.

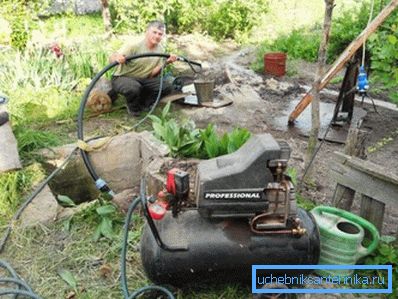

Na výtlaku fotografií - studne leteckou dopravou

Predtým, ako začnete s inštaláciou studne, dôkladne očistíme studňu a pumpujeme ju vzduchom. Potom vyčerpáme vodu, až kým nebude studňa úplne bez kontaminácie.

Ako už bolo spomenuté, zariadenie sa ponorí do studne pod povrch vody, ale vo vzdialenosti najmenej jedného metra od dna. Vzdialenosť od dna je potrebná, aby pri čerpaní vody nezvyšovali sedimentárnu zem, piesok a bahna na povrch.

Pomocou čerpadla sa výrobná plastová rúrka potrebná na zdvíhanie vody, napájací kábel a bezpečnostný drôt spustia do studne. Napájanie sa dodáva do motora čerpadla prostredníctvom chráneného napájacieho kábla.

Dôležité upozornenie: Keď ponorné čerpadlo zlyhá, najprv sa skontroluje poškodenie kábla.

Bezpečnostný kábel je namontovaný na vrchu studne a udržuje celú konštrukciu v kontakte. Rúra, ktorou sa čerpá voda, sa dodáva priamo do domu alebo do zásobníka.

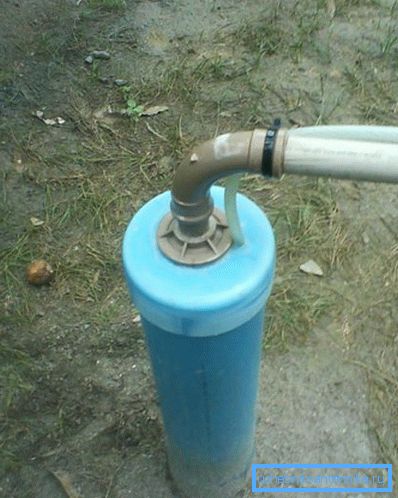

Kovový hrot

Dôležitým konštrukčným prvkom je uzáver používaný na utesnenie hornej časti studne. Závesné skrutky a priechodné otvory pre hummock, kábel a potrubie sú na špičke.

Spätný ventil typu oblátky

Počas inštalácie je potrebné zabezpečiť zariadenie na spätné ventily, ktoré ochráni operačný systém pred škodlivými účinkami vodných kladiv. Ak výrobca nezabezpečil prítomnosť spätného ventilu v zariadení, môžete zabrániť spätnému toku vody inštaláciou ventilu po inštalácii čerpadla.

Po dokončení prípravných prác je potrebné nastaviť tlak v tlakovej nádobe vlastnými rukami. Vypočítaná hodnota tlaku musí byť najmenej 0,9 jednotky tlaku pri štarte.

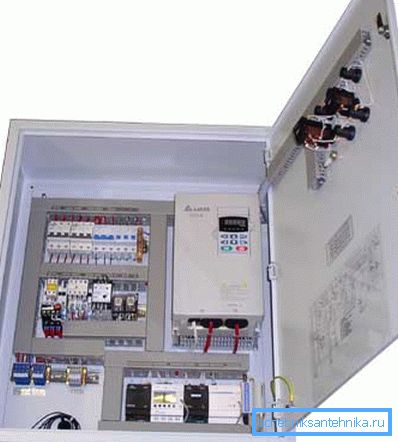

Moderná automatizácia pre ponorné a vrtné čerpadlá

Po inštalácii spätného ventilu môžete čerpadlo spustiť do jamky a pokračovať v inštalácii spúšťacieho zariadenia. Schéma pripojenia čerpadla ponorného vrtu pre každé jednotlivé zariadenie môže mať svoje vlastné charakteristické vlastnosti. Montážne práce musia byť preto koordinované v súlade s pokynmi.

Bez ohľadu na to, aké sú parametre vybraného čerpadla, inštalácia tohto zariadenia, je potrebné zosúladiť pracovný bod v rôznych režimoch. Okrem toho budete musieť merať odhadovaný prietok vody. Tento parameter sa určuje podľa rýchlosti plnenia objemu. Vytvorený tlak sa meria pomocou manometra a spotreba prúdu sa dá merať pomocou špeciálnych prúdových klieští.

V takom prípade, ak sú parametre čerpadla v porovnaní s nominálnymi charakteristikami špecifikovanými výrobcom prekročené, je na výstupe zo studne potrebné uzavrieť ventil čerpadla. Výsledkom bude vytvorenie odporu, ktorý postačuje na správne nastavenie pracovného bodu.

Dôležité: Pri inštalácii čerpadla je potrebné vybaviť štartér s ochranou a nastaviť ho podľa vypočítanej aktuálnej hodnoty.

záver

Inštalácia ponorného čerpadla do studne nie je tak ťažké, ako sa môže zdať. Hlavnou vecou je prísne dodržiavať odporúčania výrobcu a vybrať správne čerpacie zariadenie. Ak chcete inštaláciu zjednodušiť, pozrite si video v tomto článku.
