Vypúšťací ventil: popis a technické vlastnosti
Odvzdušňovací ventil je určený na riadenie pohybu kvapalín a plynov v konštrukciách potrubia. Pomocou toho môžete upraviť prácu a vlastný vykurovací systém. V tomto článku budeme analyzovať hlavné funkcie spojené s týmto prvkom.
Všeobecné ustanovenia
Na vykonanie nastavenia pohybu kvapalín a plynov v samotnom okruhu alebo ich uvoľnenia na vonkajšie použitie sa používajú dva typy konštrukcií:
| dizajn | Popis a účel |
| komunikujúce | Sú namontované priamo do samotného potrubia, pre ktoré majú dve špeciálne spojovacie potrubia. Určené na izoláciu jednotlivých častí systému. |
| Skúšobná prevádzka | Sú vybavené iba jedným pripojovacím potrubím a často sú inštalované v nádržiach alebo nádržiach kvôli umožneniu ich plnenia. |
Použitie domácností
Čo je teda guľový ventil s vypúšťacím ventilom používaným v každodennom živote?

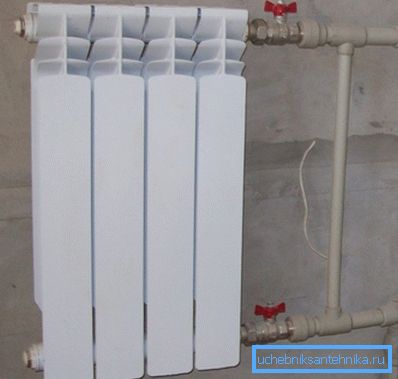

- Rovná konštrukcia umožní zablokovať sekciu potrubia v čase opravy alebo inštalačných prác bez toho, aby sa nevyhnutne zatvoril celý vykurovací systém.

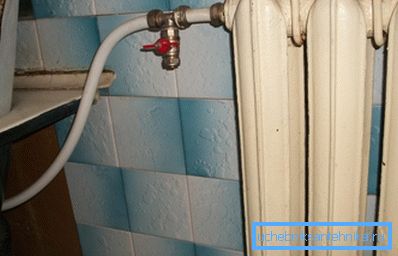

- Skúšobná prevádzka - pomôžu eliminovať vytváranie dopravných zápch v potrubí, ktoré zabraňujú rovnomernému rozvodu tepla.
Rady: mosadzné kohútiky pre stúpanie vzduchu STD 7073B vynikajúcu prácu s dokonalou kombináciou ceny a kvality. Sú tiež nazývané Mayevsky žeriavy.

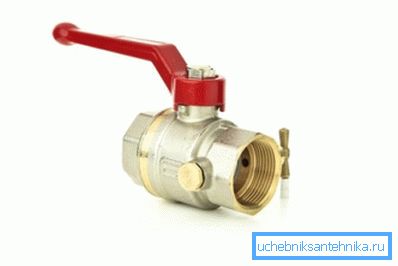

Je tiež veľmi výhodné používať kontinuálne guľové ventily s prídavným spúšťacím mechanizmom. Budeme ich bližšie zvažovať.

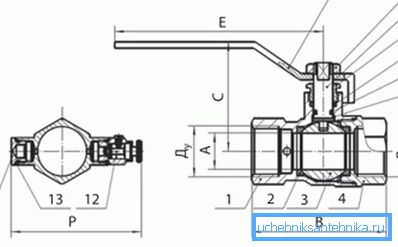

Konštrukcia guľového ventilu s vypúšťacím ventilom
| Označenie na obrázku | Názov komponentu | materiál |
| 1 | Časť tela | Poniklovaná mosadz |
| 2 | Tesniaci krúžok | fotoplastikovou |
| 3 | Zamknutá guľa | Chrome pochrómovaný |
| 4 | Spojovací diel | Poniklovaná mosadz |
| 5 | Balený horný koniec | fotoplastikovou |
| 6 | O-krúžok tesnenia | guma |
| 7 | Balené dolné stonky | fotoplastikovou |
| 8 | Utesnenie matice | Nepotiahnutá mosadz |
| 9 | sklad | Nepotiahnutá mosadz |
| 10 | Rukoväť matice | oceľ |
| 11 | rukoväť | oceľ |
| 12 | Vypúšťací ventil | mosadz |
| 13 | Tesniaci prvok | vlákno |
Upozornenie: Odporúča sa pozvať profesionálnych inštalatérov na inštaláciu odtokových ventilov, pretože pokyny na vykonanie tohto procesu sú dosť komplikované a najmenšia chyba môže viesť k zníženiu tlaku celého vykurovacieho systému.
Existujú vzorky s hadicovou dýzou. To výrazne zjednodušuje proces vypúšťania kvapaliny, pretože použitím hadice je ľahké nasmerovať prietok do vedra alebo dokonca do fľaše.

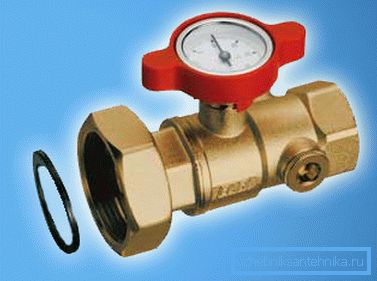

Ďalším doplnkom môže byť možnosť inštalácie manometra, ktorý meria tlak v obvode.
Princíp činnosti
Kulový ventil so spúšťacím ventilom funguje nasledovne:
- Otočte rukoväť rukoväťou.
- Tento pohyb sa prenáša cez tyč k bráne.

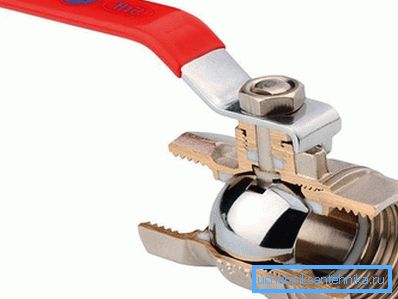

- Oceľová guľa má priechodný otvor uprostred a otáča sa pod pôsobením tyče, až kým sa zhoduje s výstupom výstupnej dýzy.
- Ventil vám tiež umožňuje vyfúknuť vzduch, bez toho, aby ste uviedli do pohybu celú konštrukciu.
Tip: Odporúča sa použiť iba úplne otvorenú a úplne zatvorenú polohu rukoväte. Ak otvoríte loptu len na polovicu, potom to povedie k rýchlemu opotrebovaniu a zlomeniu produktu.
Hoci cena takéhoto zariadenia je trochu vyššia ako zvyčajne, v tomto prípade je vypúšťanie oveľa jednoduchšie. Pozrime sa na situácie, v ktorých je potrebné ju implementovať:
Kedy použiť odvzdušňovací ventil
- Predovšetkým po inštalácii vykurovacieho systému. Vzduch nevyhnutne zostane v potrubiach vykurovacieho systému a v uzavretom okruhu nemôže nikam chodiť ani pod vplyvom veľmi vysokého tlaku.
- Po každom letnom období, počas ktorého bolo vykurovanie vypnuté. Faktom je, že v chladiacich prostriedkoch je nevyhnutne prítomné určité množstvo vzduchu a pri takom dlhom období nedostatku obehu sa podarí hromadiť sa v horných vrstvách potrubia.
- Tiež vzhľad zástrčky môže byť vyvolaný korozívnymi procesmi, pri ktorých sa vytvára dostatočné množstvo vodíka. Platí to najmä pre hliníkové radiátory, pri ktorých sa pri dlhšom kontakte s chladivom začína opísaná chemická reakcia.
záver
Ak chcete byť schopní ovládať prevádzku vášho vykurovacieho systému, musíte ho vybaviť odvzdušňovacím ventilom. Okrem toho, že umožní prekrývať rôzne oddelenia okruhu, umožní tiež odstránenie vzduchových uzáverov, ktoré bránia normálnej cirkulácii chladiacej kvapaliny.
Videozáznam v tomto článku vám poskytne dodatočný materiál, ktorý je priamo relevantný k opísanej téme. Dbajte na to, aby ste vopred odstránili vzduchové zátky.
