Výkresy domu pre dobre - príklad vašej iniciatívy

V takej šikovnej sfére, ako je konštrukcia, existuje veľa úloh pre najrôznejšie chute. Ak sa chcete cítiť ako vynikajúci organizátor, pozvite brigádu, aby ste postavili dom a pokúsili sa ho zvládnuť.

Chcete vytvoriť niečo úžasného dizajnéra - a tu je tu aj obrovská oblasť činnosti. Ak sa chcete cítiť ako jack všetkých obchodov - skúste postaviť dom nad studňou v dachi.

Jednoduchá implementácia

To je veľmi dôležité pre samotnú studňu, ale prinesie vám skutočné potešenie ako majster. Ale ako začať, ako vždy, bude musieť kresliť.

Hneď sa povieme, že dobre fungujúca studňa je pomerne tenký "organizmus" a nešikovný zásah môže značne narušiť jej. Výsledkom je, že v najlepšom prípade nie je čerpaná kalná voda, ktorá sa čerpá.

Preto by mal čerpací dom zohľadňovať nasledujúce body výstavby studne:

• najdôležitejšou vecou je umiestnenie hliny, jeho nasledovné parametre:

• hĺbka v studni;
• dĺžka od studne;
• uhol naklonenia;
• hrúbka.

• okrem toho veľkosť samotnej budovy

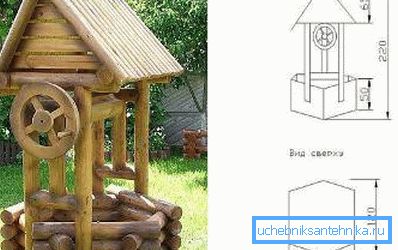

Dobrá rada! Nestojí za to, keď sa snažíme vytvoriť kresbu domu studne, aby sme uzavreli "papierové príšery". Odporúčame vám, aby ste boli v duchu samotného dizajnu - jednoduchý nápad a jednoduchý dizajn a zrozumiteľný jednoduchý výkres by mal zodpovedať. Často v tomto prípade nebudú potrebné detaily - len izometrický pohľad a dva pohľady zo strany a zhora s rozmermi (ako na obrázku "A").

Upozornenie

Pozrite sa na variantný výkres "B".

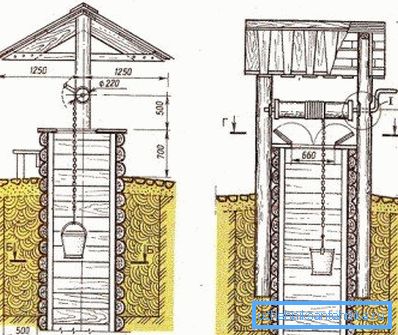

Venujte veľkú pozornosť nasledujúcemu bodu:

• najdôležitejšie:
• strešné stĺpiky sú obklopené v ochrannej hlinenej vrstve; (Pozri tiež článok Plastový poklop pre vrt: inštalačné funkcie.)
• studňa má hlinený hrad;
• celá strešná konštrukcia je podopretá na dvoch okrúhlych stĺpoch, poháňaných do zeme o jeden a pol metra;

• aby sa zabránilo narušeniu ochranného zámku studne, celá konštrukcia s perspektívou domu by mala byť navrhnutá a postavená súčasne;
• ak začnete budovať strechu od začiatku, keď je hrad už na mieste, ochrana sa nevyhnutne rozbije, to nemožno zabudnúť.

Dve varianty výkresov

Prezentujeme dve verzie domu nad vrtom, najbežnejším typom hrebeňa.

Prvá možnosť

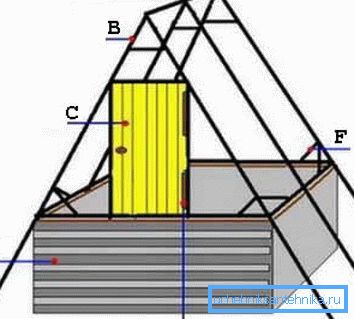

Táto možnosť je postavená na predtým pripravenom parapete:

• A - dve dosky spojené navzájom, ktoré tvoria hrebeň strechy;
• B - krokvy šikmej časti;
• C - dvere;

• D - parapetné obloženie studne, tu môžete použiť ľubovoľný materiál podľa vlastného výberu, ak bol iba prvý vodotesný, ako jedna z možností - bridlica;
• Pánty pre elektronické dvere;
• F - fixačné - vystužujúce rebrá, ktoré sa tiež nazývajú "viazanie".

Pri vytváraní takýchto štruktúr treba najprv venovať pozornosť kĺbom a presnej rýchlosti uzávierky všetkých veľkostí, ktoré sú uvedené na výkresoch:

• Pripojenie A - krokve v hornej časti typu "trn-drážka";
• B - noha krovu;

• C - skrutka, bežne používaná výstuž;
• D - noha krovu;
• E - horný okraj.

Druhá možnosť

Táto možnosť je tak dobre vyvinutá, že výkres sám môže slúžiť ako montážny algoritmus:

• 1 - spodný rám konštrukcie, ktorý je namontovaný na uzavretom parapete studne;

Dobrá rada! Pri výrobe bočných stien a svahov odporúčame použiť kĺb typu "trn-drážka". Tento typ pomôže vytvoriť skutočne tesné spojenie, ktoré zabraňuje prieniku vlhkosti. Navyše nebolo nadbytočné zabezpečiť dodatočnú izoláciu svahov zvnútra pomocou strešnej plsti alebo akéhokoľvek dostupného materiálu, ktorý poskytuje dobrú ochranu a je tiež odolný voči nízkym teplotám.

• 2 - strana domu, ktorá sa najlepšie zhromažďuje oddelene a potom sa umiestni na miesto; že v bočnej stene je vytvorený otvor na inštaláciu hriadeľa studne;
• 3 - ďalšie vystužujúce rebro, hriadeľ studne na obidvoch stranách nevstupuje priamo do bočnej steny, ale cez túto tyč;
• 4 - trojuholníkový ochranný roh na vrchu;

• 5 - hriadeľ studne;
• 6 - bočná stena z rukoväte;
• 7 - sklon strechy, ktorý je tiež zostavený samostatne a potom nainštalovaný;
• 8 - rampa s dverami zavesenými v ňom.

Upozorňujeme na realizáciu tohto projektu bude vyžadovať 24-28 skrutky (bez započítavania montážnych slučiek).

Veľmi často je jedným z hlavných komponentov strechy studne nekomplikovaný drevený rám, ktorý už môže mať rampu na vrchu, bokoch a dverách.

Rám sa skladá iba z 12 drevených častí:

• A - horné potrubie, tieto štyri kusy;

• B - upevnenie na regáloch, pri každom páse je potrebných 8 skrutiek (celkom 64);
• C - spodné potrubie, tam sú aj štyri;
• D - rám stojanov.

Dobrá rada! Akýkoľvek profesionálny výkres, najmä s použitím drevených častí, musí nevyhnutne znamenať, aké nástroje sú určené. Ak tomu tak nie je, budete sa pravdepodobne musieť obávať pilového kotúča, elektrického hobľovača, pilového kotúča, sklápačky (to je už pre vynikajúcu prácu), kladivom, skrutkovačom Phillips a kliešťami. A nástroje, ako je hladina, ceruzka a páska by mali byť vždy po ruke a tak.

zistenie

Napriek jednoduchosti navrhovaných návrhov je veľmi dôležité priblížiť sa k ich výkresom s maximálnou presnosťou. To platí najmä vtedy, keď štruktúra začne ovplyvňovať štruktúru samotnej studne. (Pozri tiež článok Dekoračné drevené studne: ako urobiť sami.)

Cena chýb môže byť veľmi neočakávaná a nepríjemná - porušenie pôdnych vrstiev, divergencia jamiek tvoriacich krúžky a v dôsledku toho pokles kvality vody. Nezabudnite si pozrieť ďalšie video v tomto článku. Pomôže vám presnejšie umiestniť akcenty do navrhovanej práce.
