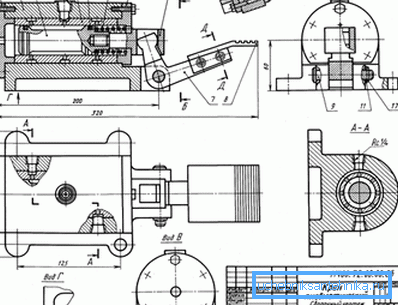

Výkres žeriava: typy a konštrukčné vlastnosti ventilov

V tomto článku sa budeme zaoberať výkresom hydraulického žeriavu a povieme vám aj to, čo predstavuje všadeprítomné uzatváracie ventily používané pri konštrukcii rôznych potrubí.

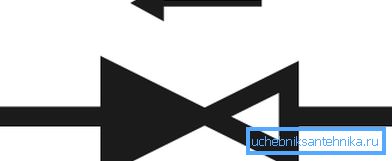

Ďalej budeme určovať, ako sa označenie žeriavu na výkrese vykonáva tak, aby tieto symboly rozumeli inštalatéri, ktorí sa zaoberajú vybavením stavebným predmetom so sanitárnym zariadením.

Ale najprv sa pozrime na hlavné typy použitých žeriavov a ich štruktúrne vlastnosti.

Hlavné odrody

V súčasnosti sa používajú nasledujúce úpravy potrubných armatúr pri vybavovaní obytných budov so záklopkami:

• modifikácie s jedným ventilom, určené na dodávanie iba studenej alebo iba teplej vody;
• miešačky s dvoma ventilmi;
• lopatové miešačky s jednou pákou;
• modifikácie vybavené termostatom;
• bezkontaktné žeriavy.

Zvážte uvedené kategórie zariadení podrobnejšie.

Jedno ventilové ventily

Konštrukcia jednohlavového žeriavu predpokladá prítomnosť jedného zotrvačníka. Použitie zariadenia preto umožňuje riadenie prietokovej hlavy, nie však teplotu.

Takéto zariadenia našli najväčšiu aplikáciu pri usporiadaní vidieckych kuchýň a kúpeľní, kde nie je poskytovaná príležitosť na zásobovanie teplou vodou. Tento typ uzavieracích ventilov pozostáva z telesa z kovu (z nehrdzavejúcej ocele, mosadze, medi, silínu atď.), Ktorá uzaviera ventilovú skrinku s gumovým tesnením alebo keramickým uzáverom.

Výtok je pripevnený k telu pomocou závitového upevnenia. Existujú však modely, v ktorých sú telo a výtok jediným celkom. Jadro uzamykacieho mechanizmu sa naskrutkuje do puzdra a upevní sa pomocou rúrkových závitov a gumových tesniacich krúžkov.

V súlade s typom uzamykacieho mechanizmu sú ventily s jedným ventilom rozdelené na tieto modifikácie:

• Polo-revolvingové žeriavy pozostávajúce z dvoch kombinovaných keramických platní. Počas prevádzky tyč otáča a otáča hornú dosku, ktorá sa otáča vzhľadom na pevnú spodnú dosku. Keď sú dosky vyrovnané, prívod vody je zavesený, a keď je medzera medzi platňami otvorená, voda prechádza voľne.
• Modifikácia typu šneku je spôsobená rotačným pohybom. Jeden z koncov kohútikovej skrine je vybavený tesnením vyrobeným z hrubého kaučuku. Pri otáčaní tyče sa gumové tesnenie pritlačí na "sedlo" a oddeľuje prívod vody. Naopak, keď tesnenie stúpa v dôsledku otáčania tyče proti smeru hodinových ručičiek, prívod vody pokračuje.

Miešadlá dvojválového typu

Miešadlá s dvoma samostatne umiestnenými zotrvačníkmi sú zariadenia, ktoré umožňujú súčasne nastaviť tlak a teplotu prívodu vody. Do prístroja sa dodáva studená a teplá voda. Preto je takéto inštalatérske zariadenie najlepšou voľbou pre kúpeľne aj kuchyne.

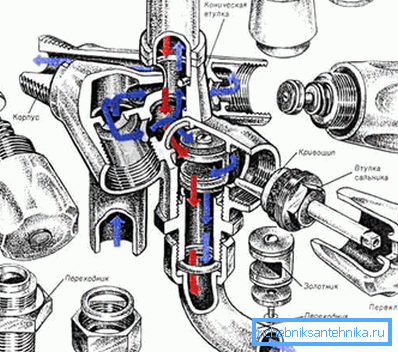

Konštrukcia dvojvalcového mixéra obsahuje nasledujúce prvky:

• dva samostatné ventily, z ktorých každý otáča zásobu samostatnej kazety;
• zásobníky na reguláciu prívodu teplej a studenej vody;
• hubica na odstraňovanie vody;
• perlátor, umiestnený na hubici, určený pre hrubý čistiaci tok a zabraňujúci tvorbe postriekania;
• spínač (hnojivo), ktorý mení smer prúdenia z hubice do kanvice na napájanie.

Dôležité: Pri výbere dvojvalcového mixéra skontrolujte, či je jeho teleso vyrobené z nehrdzavejúcej ocele alebo mosadze. Zmeny vyrobené zo železných kovov alebo silínium, napriek tomu, že ich cena je nízka, rýchlo zlyháva.

Jedno pákové lopatové miešačky

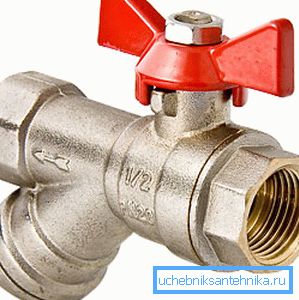

Na trhu existuje široká škála guľových ventilov, ale teraz hovoríme o verzii s jednou pákou určenú pre domáce použitie.

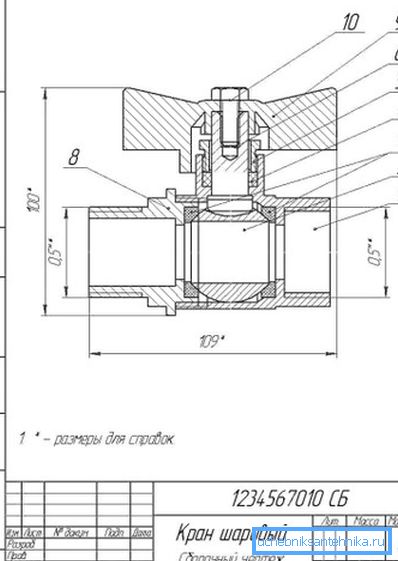

Inštalačné zariadenie s guľovým blokovacím prvkom pozostáva z týchto častí:

• puzdro so spojovacími prvkami pre pripojenie hadíc a montážnu dosku;
• páka na ovládanie prívodu vody;
• guľôčková kazeta
• tesniace tesnenia;
• samostatná hubica alebo hubica, v kombinácii s telom;
• perlátor.

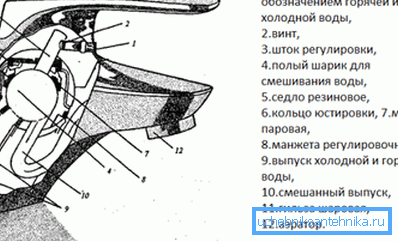

Charakteristickým rozdielom takýchto miešačov od iných uzamykacích zariadení je prítomnosť guľovej kazety vo forme dutej guľôčky s tromi otvormi.

Na prevádzku takejto vložky sa používa špeciálne gumové sedadlo. Guľôčková kazeta s pákou je upevnená v puzdre pomocou manžety a prídržného krúžku.

Prevádzka prístroja sa vykonáva zdvihnutím páčky hore. Po zdvihnutí páčky sa voda dodáva alebo zmieša.

Dôležité: Pri kúpe lopatkového miešača sa uistite, že kovový trup nie je menší ako 0,2 cm. Samozrejme, že materiál pre telo by mal byť z nehrdzavejúcej ocele alebo mosadze. Navyše pred nákupom musíte vyskúšať plynulosť páky, ak je pohyb trápený, musí sa zakázať nákup takéhoto zariadenia.

Zariadenia na miešanie s termostatom

Pokyny na používanie takéhoto žeriava sú charakteristické jednoduchosťou a pohodlnosťou. Faktom je, že stačí nastaviť teplotu vody raz a potom môžete nastaviť iba prietokovú hlavu.

Táto funkcia je zabezpečená prítomnosťou termostatu - špeciálneho zariadenia, ktoré reaguje na zmeny teploty a udržuje tieto indikátory na jednej úrovni. S výnimkou termostatu sa zariadenie takýchto prístrojov nelíši od úplnej sady bežných mixérov. (Pozri tiež článok Ako nainštalovať batériu do umývadla: funkcie.)

Ventily termostatu pozostávajú z nasledujúcich prvkov:

• oceľové alebo mosadzné teleso;
• zotrvačníky alebo nastavovacia rukoväť;
• keramická kartuša;
• dodatočné vybavenie pre sprchové modely.

Dôležité: zariadenia vybavené termostatom, toto high-tech vybavenie a preto ich predaj by mali byť predmetom záruky predávajúceho alebo továrne výrobcu.

záver

Teraz, keď viete, aký je montážny výkres inštalatérskeho zariadenia, môžete zistiť, odkiaľ sú batérie zhromaždené a ktoré časti môžu byť zodpovedné za určité chyby. Takže prítomnosť schémy zariadení umožňuje jej údržbu a opravu ručne.

Existujú nejaké otázky, ktoré vyžadujú komplexné vysvetlenia? Viac užitočných informácií nájdete v tomto článku.
