Výkres vodnej studne - rôzne možnosti pre rôzne účely

Vodné studne, dosť zvláštne, ale to je celá rodina hydraulických konštrukcií, ktoré plnia úplne iné úlohy. Z tohto dôvodu je značný arzenál zariadení - od ponorných čerpadiel a filtrov po pretlakové tlmiace systémy.

Pridajme k tomu, že všetky druhy inovatívnych technológií založených na veľmi odolných polymérnych materiáloch prispievajú aj k stále sa rozširujúcemu rozsahu objektov, ktoré sú predmetom úvah. Inými slovami, ten, kto sa bude zaoberať vodnými studňami, musí najskôr rozhodnúť o svojom konkrétnom zámere a potom vytvoriť výkres budúcej aplikácie.

A znova sa budete musieť vysporiadať s podmienkami

Dve najdôležitejšie oblasti použitia týchto zariadení:

• v kanalizácii a zásobovaní vodou v mestskom prostredí;
• a vo vodovodnom systéme vidieckeho domu, keď studňa slúži ako zdroj vody a je zahrnutá ako počiatočná súvislosť v celom systéme.

plastický

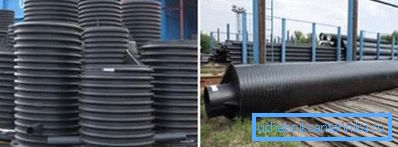

Inštalácia studne v každom prípade vyžaduje značné výkopy a na záchranu prichádza plast, čo sa nedávno veľmi často deje v stavebníctve.

Použitie plastov je:

• použitie materiálu, ktorý je veľmi odolný voči akýmkoľvek nárazom - od mechanických po chemické;

• príležitosť riešiť stále sa rozširujúcu škálu častí, ktoré dokážu uspokojiť akékoľvek želania a zabezpečiť akékoľvek situácie použitia;

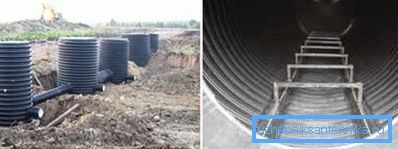

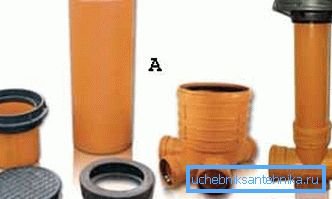

• schopnosť vytvárať zložité systémy potrubia doslova za niekoľko hodín bez akýchkoľvek zváracích a pomocných zariadení, keď sa dokončí práca na zemi, čo jasne dokazuje fotka "A":

• A - tu, kým všetky prvky v rozobratom stave;
• B - a to je plne zostavená studňa.

Predstavujeme všetky prvky takýchto plastových zostáv, venujeme pozornosť len skutočnosti, že rozsah a rozsah dielcov môže byť oveľa väčší:

• A - kryt;
• B - teleskopická trubica - to je priamo z neuveriteľných príležitostí, ktoré ponúkajú nové technológie; v podstate teleskop úplne odstráni otázku starostlivosti o horečnaté nastavenie výšky studne na hĺbku vodonosnej vrstvy alebo na ukotvené potrubie;

• C - teleskopická manžeta;
• D - hlavná rúrka z polyvinylchloridu (PVC);
• Tvorba E - dna studne, ktorá významne závisí od jej účelu.

Dobrá rada! Nie je náhodou, že sa technológie PVC označujú ako revolučné v oblasti inštalácie vodovodných systémov. Ale ich jednoduchosť a mnohé ponuky na trhu môžu niekedy hrať nešťastný vtip. Odporúčame vám, aby ste v tejto oblasti riešili iba renomované organizácie, ktoré majú dobré skúsenosti v oblasti konštrukcie komunikácií pomocou PVC. Okrem toho nezabudnite preskúmať všetky dostupné ponuky z hľadiska ich nákladov - cena rovnakých komponentov sa môže líšiť o 1,5-2 krát.

Ale bližšie k diagramom a výkresom

Pokračovaním v téme PVC ponúkame ako prvú schému výstavbu presne tohto materiálu, ktorý jasne demonštruje všetky nové vlastnosti.

PVC dobre

Schéma takejto studne je veľmi mobilná pri jej vývoji a opätovnom zariadení v závislosti od meniacich sa podmienok použitia:

• A je krk;
• B - rúrka s priemerom 1-1,2 m pre hriadeľ;
• C - tesniaca manžeta; pri používaní takýchto prostriedkov na utesnenie plast poskytne "100 bodov dopredu" akémukoľvek inému materiálu a konečne porušuje toto nešťastné príslovie: inštalatérstvo - veda kĺbov a konektorov - vždy boli skutočnou bolesťou hlavy pre inštalatérov;

• D - tesniaci krúžok;
• E - zásobník;
• F - tesniaca manžeta.

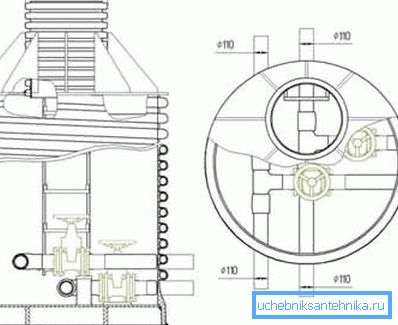

Takto na základe tejto zostavy môžete vytvoriť nasledujúci výkres výplachu klapky:

Upozorňujeme tu:

• ďalšie príchytky sa používajú na posilnenie polohy špičky;
• systém má vnútorné schodisko, ktoré odstraňuje otázku servisu horného oblúka širokej spodnej časti;

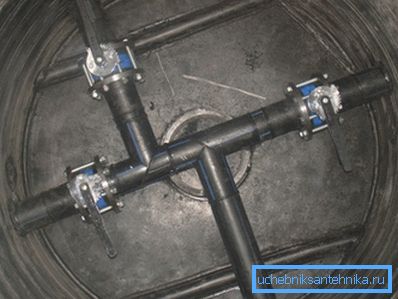

• Dva potrubné systémy - hlavné a pomocné - na boj proti nadmernému tlaku.

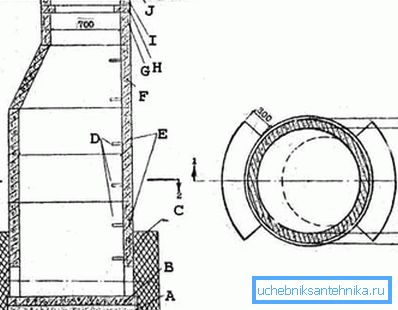

Prvý úplný výkres

Ako prvú možnosť ponúkame nasledovné, so skrytým vekom:

• A - betónová základňa;
• B - základná doska - taká organizácia je dobrá, ak sa studňa používa na čistenie odpadových vôd, prívod vody vyžaduje vážnejší postoj a použitie najmenej kremennej drviny;
• C - hlinený hrad - ak je studňa v krajine a mimo územia, hrad bude musieť byť zhora;
• D - rebríkové konzoly;

• E - železobetónové alebo plastové krúžky, ktoré tvoria kostrové štruktúry;
• F - kužeľový krúžok;
• G - krúžok menšieho priemeru;
• H - nosný krúžok - a železobetón a plast umožňujú vybrať rôzne priemery na vytvorenie takýchto štruktúr;
• I - murivo je možné použiť na presnejšiu úpravu výšky;
• J - betónová roleta;
• K - poklop - ideálne riešenie, ak chcete skryť dobre na mieste.

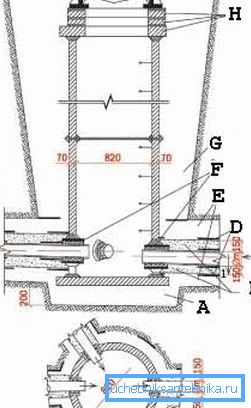

Druhá možnosť

Táto možnosť je charakterizovaná dôkladnou a vzácnou metódou tvorby dna studne:

• A - príprava piesku;
• B - vrstvy štrku;
• C - perforované drenážne potrubie;
• D - geotextílie ako prostriedok na ochranu pred vlhkosťou;
• E - piesková náplň rúr;
• F - odbočné potrubia;
• G - piesok zásypu pozdĺž jadra vrtu;

• H - prídavné krúžky;
• I - tip;
• J - liatinový poklop.

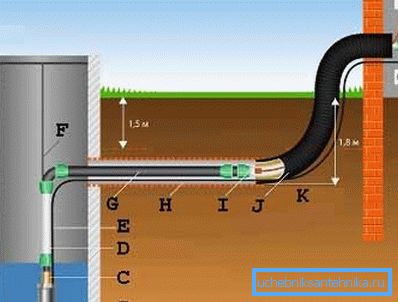

Tretia možnosť

Tretia možnosť sa už vzťahuje na studne, ktoré sú zabudované do vodovodného systému domu:

• A - dobre;
• B - ponorné čerpadlo;

Dobrá rada! Odporúčame používať odstredivé čerpadlá ako ponorné čerpadlá. Sú oveľa efektívnejšie, keď pracujú v porovnaní s vibračnými, a čo je dôležité pre posudzované štruktúry, sú opatrnejšie s okolitým dizajnom studne.

• C - spätný ventil;
• D - flexibilná hadica;
• Elektrický kábel s ochranou proti zamrznutiu a ochranou proti vlhkosti;
• F - kábel; navrhovaná schéma si vyžaduje použitie tohto bezpečnostného prvku, hoci môže existovať niekoľko možností na vyriešenie tohto problému;
• G - potrubie musí byť umiestnené pod úrovňou zmrazovania pôdy;
• H elektrokor - systém elektrickej ochrany okolo mrazu (podrobnosti pozri nižšie uvedenú schému);
• I - pružné spojenie;
• J - ochranný kryt, odporúča sa isoproflex;
• K - hĺbka výkopu na schéme 1,8 m;

• L - automatická riadiaca a monitorovacia jednotka;
• M - sieť pri 220/50.

Niekoľko pomocných obvodov

Pokiaľ ide o systémy ako vodné studne, nemožno vyhnúť špecifikácii niektorých veľmi dôležitých uzlov:

• Najprv je veľmi užitočný elektrický systém na vykurovanie potrubia, pozostávajúci z nasledujúcich prvkov:

• A - ochranný plášť;
• B - inštalačný drôt;

• C - tepelná izolácia;
• D - vykurovacia časť;
• E - samotné vyhrievané potrubie.

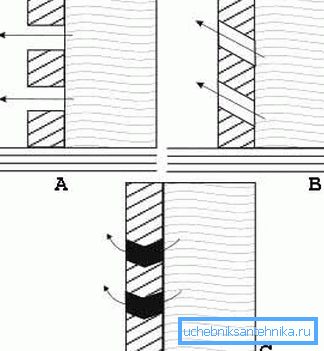

• Po druhé, na ochranu proti nahromadeniu vlhkosti pozdĺž bočných stien studne je užitočné zorganizovať vložky cementových filtračných prvkov, ktoré vytvárajú tri typy:

• A - priame čiary (šípky označujú smer prieniku vlhkosti do vrtu);

• B - šikmé, berte na vedomie nárast smeru vnútornej dutiny studne, čo je zásadne dôležité;
• C - kužeľovitý.

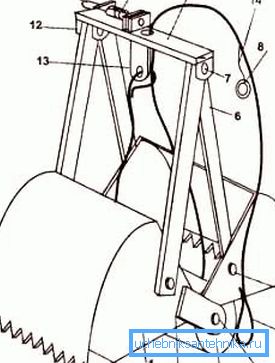

• Po tretie, na vyčistenie vnútornej dutiny studne sa môžu použiť rôzne metódy a prostriedky, nakoniec je vždy škrabka, vápno a rebrík, ale pre veľkoplošné práce je veľmi užitočné vedro vytvorené podľa nasledujúcej schémy.

• 1 - pár vedierok;
• 2 - valček na navíjanie kábla;
• 3 - valčekový prst;
• 4 - kábel;
• 5 a 7 - skrutky M8, ako napríklad 6 na výkrese;
• 6 - ťah, v konštrukcii ich 4 kusov;

• 8 - krúžok na upevnenie polohy vedra;
• 9 - posúvanie;
• 10 - tlačná pružina;
• 11 - zámok tyče;
• 12 - oko;
• 13 - poluprosín;
• 14 - tenký kábel.

• Po štvrté, takzvaný habešský môže byť jednoduchšou verziou studne, ktorá skôr pripomína studničku av dôsledku jej "nenáročnej" je často postavená priamo v suteréne domu. Výkresy habešskej studne sú veľmi jednoduché:

• A - spätný ventil, bez ktorého nemôže fungovať ani jedna studňa;

• B - prietok privarený k rúre;
• C - otáčavý kužeľ - to nie je schopné vyriešiť problém s vodou vo veľkých hĺbkach zvodnených drevín, ale s povrchovou vodou (až 4 metre) to dokáže perfektne).

zistenie

Pokyny na vytvorenie vodnej studne a typ jej výkresu sú silne závislé od účelu tejto štruktúry. Samozrejme, rôznymi spôsobmi môžete nájsť veľa spoločných vlastností. Existujú však výrazné rozdiely, najmä v organizácii dna.

Aby ste sa nestali zmätení v možných riešeniach, nezabudnite si pozrieť ďalšie video v tomto článku, ktoré vám pomôže systematizovať všetky znalosti.
